CP50K 吹掃裝置

• • 吹掃裝置產品特點

  •  ● 單路，雙路，多路形式（可選）
     ●單表安裝，面板安裝，柜式安裝（可選）
     ●1/4”NPT,卡套，螺紋，法蘭連接（可選）
     ●可以測量過程溫度低于150℃
     ●可以測量過程壓力低于10MPa
     ●適用于腐蝕性介質或環境
     ●流量、壓力（可選）現場指示
     ●采用我公司CP50系列流量計
     ●開關信號，4－20mA信號輸出（可選）

  •

吹掃裝置儀表測量原理

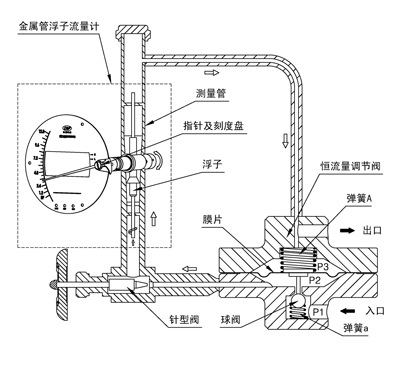

根據CP50K測量結構示意圖可以看到：以入口壓力變化出口壓力恒定為例。



 彈性膜片受到向上的作用力為：P2A+P1a----------------------(1)
 彈性膜片受到向下的作用力為：P3A+P2a+F--------------------(2)
 在壓力平衡狀態時，
 即：（1）=（2）時P2A+P1a=P3A+P2a+F-------------(3)
 作為壓力調節器膜片的壓差P2-P3，我們可以得到以下的等式：
 P2-P3=F/A-a/A(P1-P2)--------------(4)
 由于a＜＜A，所以a/A(P1-P2)可以忽略不計，由于 F 和A 都是恒定值，所以：C(恒定值)= P2-P3
 當測量介質是不可以壓縮的液體時，HE型壓力調節器可以適用于出口壓力變化。對于(4)式中，由于P1 是恒定的，P3 是變化的，因此，P3 變?yōu)椋篜3+ΔP，P2 變?yōu)椋篜2+ΔP，
 所以：
 C(恒定值)= P2-P3
 依據恒流量調節閥設置位置分為兩種形式：
 HE型  用于氣體時，適用于入口壓力變化，出口壓力為恒定值或直接排放到大氣中去的場合。
 HA型  用于氣體時，適用于出口壓力變化，入口壓力為恒定值的場合。
 當用于液體場合時，兩種恒流量調節閥的效果相同。
