精密 YHT-IS200 全自動沖擊試驗臺

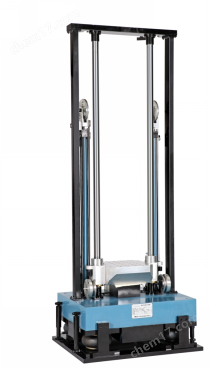

精密 YHT-IS200 全自動沖擊試驗臺設備圖片

液壓式?jīng)_擊臺體

控制、測量系統一套

正弦波 發生器一套

一、精密 YHT-IS200 全自動沖擊試驗臺系統概述

全自動機械沖擊測試系統，用于測量和確定產品或包裝的抗沖擊性能，可執行常規的半正弦波、方波、鋸齒波等波形的沖擊試驗，以實現產品在實際環境中所遭受的沖擊波及沖擊能量，從而系統的改進或優化產品包裝結構。

二、性能特點

1．IS型沖擊試驗臺是基于windows操作系統的全自動沖擊測試系統，友好的控制界面，操作者只需簡單輸入測試數據，系統將自動配置參數并控制機器，準確完成沖擊試驗。

2．具有防二次沖擊制動裝置；沖擊臺面自由落下，沖擊波形墊反彈時，液壓制動活塞動作沖擊臺面被制動，不再發生第二次沖擊，獲得沖擊數據精確。

3．具有高效的臺體減振裝置；對大型沖擊試驗臺而言，沖擊試驗時，瞬間沖擊力很大，高效的臺體減振裝置大大減小了對地面的沖擊，350×350mm（含）以下臺面不需要專用地基，安裝非常方便。

4．沖擊高度數字設定，沖擊臺面自動升至設定高度，控制精度高，沖擊數據的重復性好。

5．配置的沖擊測量系統，即時地顯示沖擊能量數據和波形。

6．可配置高加速度發生裝置，對于小型試件，需進行高加速度沖擊試驗，可在沖擊試驗臺的臺面上固定高加速度發生裝置，根據沖擊動能傳遞原理，可獲得比IS型沖擊臺更高的沖擊加速度，對于試件小于200×200mm的試件，其沖擊試驗指標為：沖擊峰值加速度可達5000-50000m/s2,加速度持續時間為0.2-1ms。

三、系統參數

四、系統配置與功能

1. 沖擊試驗臺臺體

2．沖擊控制系統(OKS01)

   OKS01液壓沖擊控制、測量儀

2.1 OKS01是為IS系列液壓沖擊試驗臺設計的專用控制和測量系統。

2.2 OKS01采用USB2.0接口與PC機通訊傳遞控制指令，測量數據。

2.3 具有斷電保護功能、臺體上升高度限位功能和沖擊前報警提示功能等，安全可靠。

2.4 OKS01沖擊控制測量系統還是一種專用的沖擊波形捕捉和分析平臺，基于DSP結構的高質量的動態測量、動態分析及控制系統。由控制系統、測量系統和基于Windows的應用軟件組成，控制測量硬件采用模塊化和低噪聲設計技術，實現控制及測量分項功能的硬件電路均置于接口箱中，分立的結構組合（控制箱和測量箱分開），采用USB2.0負責接口箱與PC機的通訊，使得獨立于計算機。適用于一般沖擊和高沖擊環境下的沖擊事件捕捉、測量和分析。它能夠滿足ISO、MIL-STD、IEC、OEO、ASTM等測試標準,是沖擊環境試驗和測量分析的專業工具.

2.5 技術參數：

3. 其它功能

自適應數字濾波器

濾波類型: 低通濾波和高通濾波可以同時使用

濾波特點: 各通道可設置不同的濾波通道

低通濾波器參數: 不濾波、截止頻率、濾波比

高通濾波器參數: 不濾波截止頻率

理想波形

波形類型:半正弦波、梯形波、后峰鋸齒波

支持標準:ISO、美軍標、用戶自定義

自動校準:自動將捕獲的波形疊加到理想波形

校    驗:自動比較捕捉波形和設定波形之間的偏差

顯    示:顯示捕捉波形和設定波形的一致性

觸 發

觸發源:   模擬輸入通道、外部觸發、無觸發

觸發沿:   雙沿

觸發量級: 相對設置的理想波形加速度1-99%

運行模式: 手動運行、自動運行

自動去噪: 可選功能,設置去噪百分?jǐn)?shù)

數據存儲

存儲設置 :數據記錄,信號存儲,存儲內容用戶可根據需要定義

回    放 :手動回放(翻轉)沖擊波形

數據導出:直接導出到Excel報表中

WORD試驗報告

根據用戶設定自動產生WORD試驗報告,報告內容和模板用戶可以根據需要定義

運行日志

軟件自動記錄系統的運行過程，每次試驗完成即可自動保存本次試驗過程中的所有信息，尤其在于故障檢測起到較好的幫助。

軟件界面如下圖所示：

半正弦波形圖

5注意事項

(1)、 IS系列液壓沖擊臺需要用到液壓油，因油屬于危險品，不能進行長途運輸，所以請使用方自備46號液壓油50kg，以備安裝調試、設備運行時使用。

(2) 、因設備自身較重，加上沖擊時能量較大，沖擊臺不能放在二樓，如客戶有特殊需要的，必須和我方聯絡確定樓層的承重力方可實施。

(3)、設備重量為1000kg，請使用方準備好叉車等搬運工具。

(4) 、試驗室放置的時候注意左右兩邊都留出1米左右的離墻距離，后面的位置要放置油源，所以預留1.5米空間；正面的位置因?yàn)橐胖秒娔X操作臺，所以預留2米左右的距離。

(5）、準備好220V和380V的電源。

說明：在設備安裝前，請使用方根據上述要求來做好安裝調試的準備。
