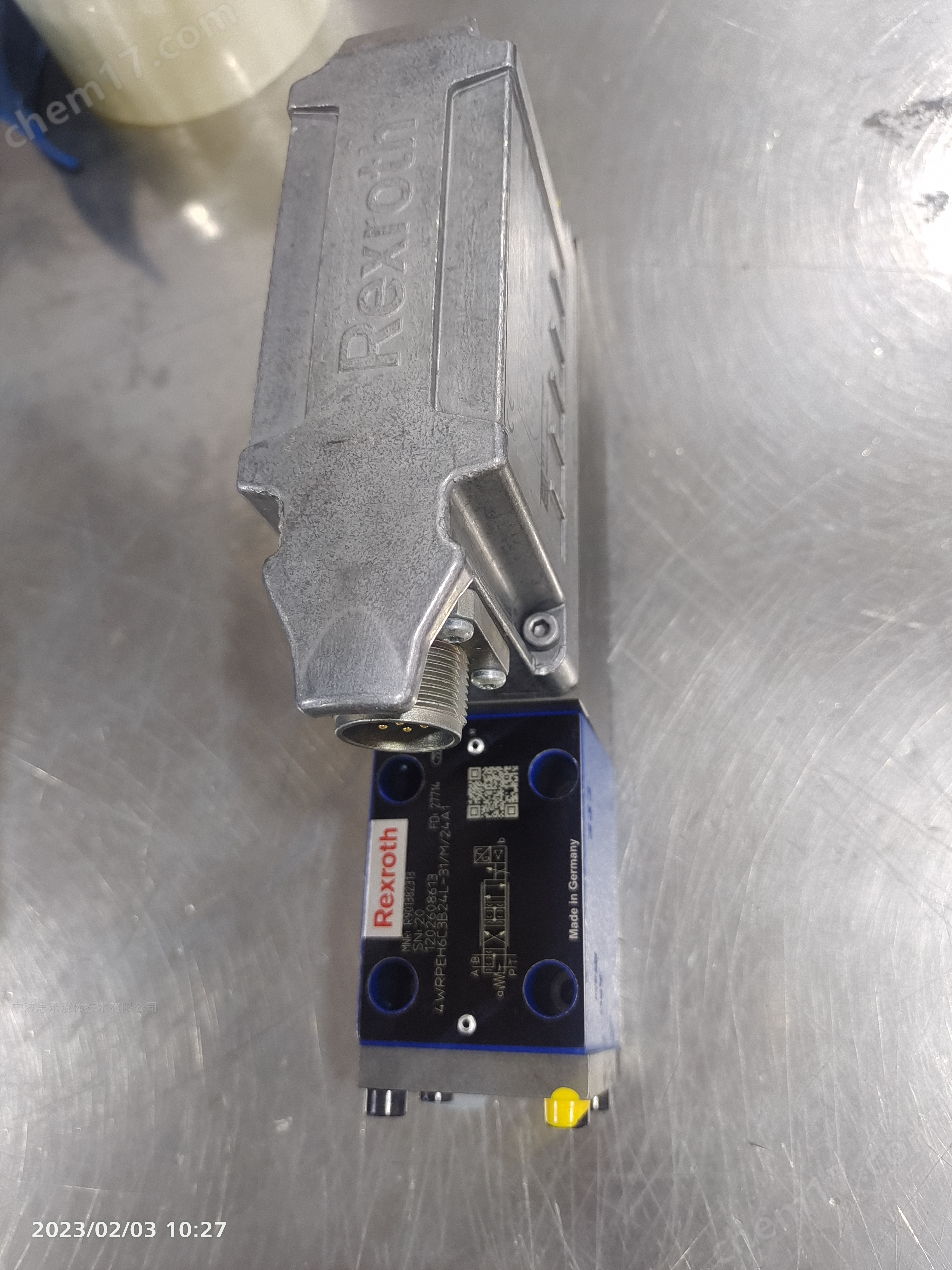

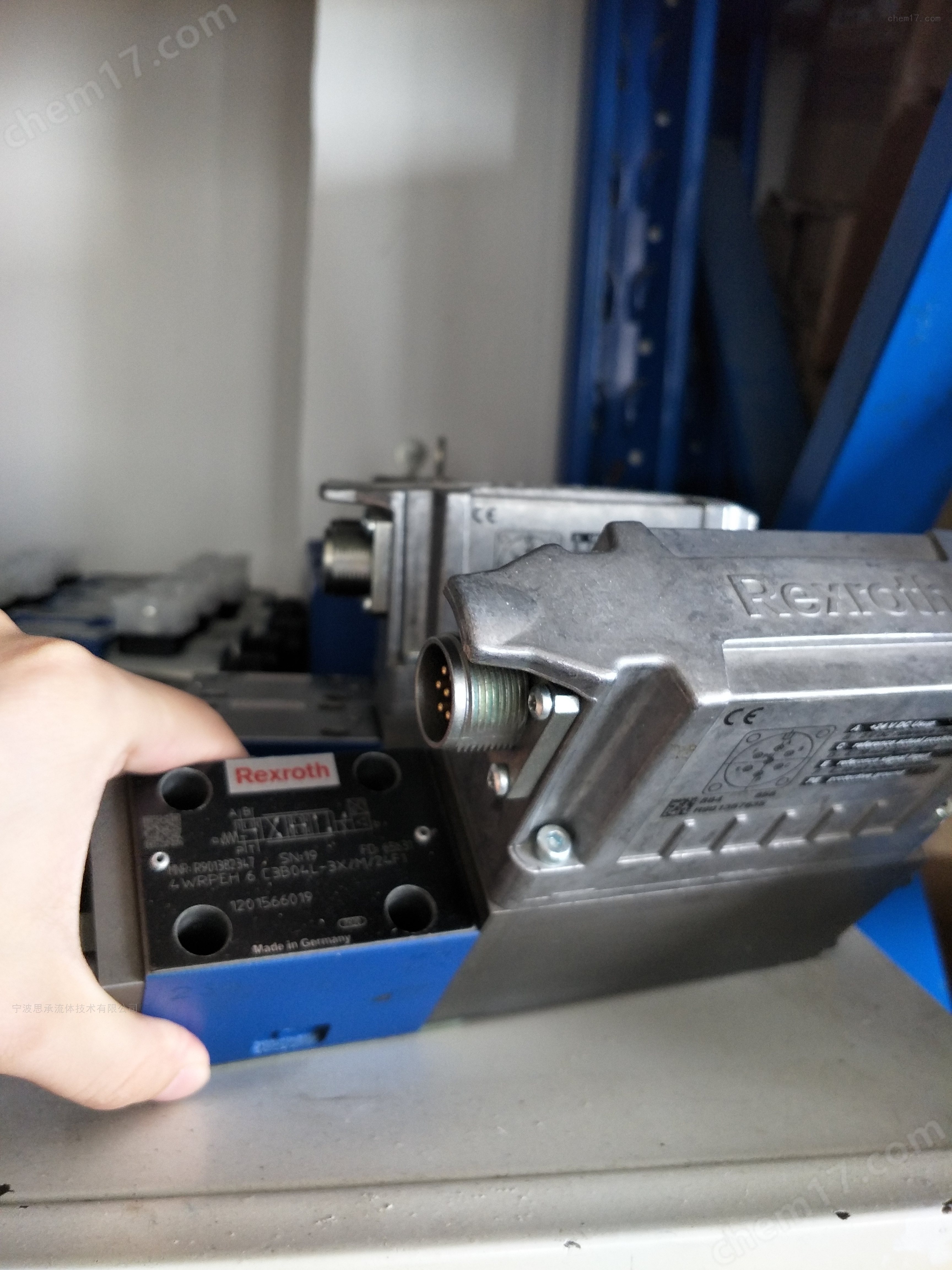

力士樂4WRPEH6C4B12L-3X/M/24F1

3785731  F12-110-MF-IV-Z-000-0000-P0

安裝

1. 安裝前準備：確認比例閥的型號、規格、電氣參數等與系統要求相匹配。檢查比例閥的外觀，確保閥體和閥芯表面無劃痕、銹蝕等缺陷，密封件完好無損。同時準備好所需的安裝工具，如扳手、螺絲刀等。

2. 清潔管道：安裝前需徹+底清潔管道及閥塊，建議用液壓油沖洗管道，防止鐵屑、油污等雜質進入閥內，造成閥芯卡滯或磨損。

3. 確定安裝位置與方向：選擇合適的安裝位置，理想的安裝位置是水平放置。如果比例閥是安裝在執行器上，應避免閥芯位置與執行器的加速度方向相平行。安裝時要確保比例閥的安裝方向正確，通?？梢詤⒖急壤y上的箭頭標記。

4. 管道連接：使用連接管道將比例閥與液壓系統連接起來，注意管道的大小和安裝位置應保證比例閥能夠順暢地工作。安裝密封墊圈時，要確保其放置于比例閥的接口處，并保證密封墊圈的嚴密性，以防止液壓系統泄漏。擰緊連接螺栓時，避免用力過大損壞管道。

5. 電氣連接：根據比例閥的電氣接線圖，正確連接電源、信號線等。確保電源電壓為 24V，注意電線的極性，避免接反。同時，應將信號線與高壓線、動力線分開布線，防止電磁干擾

調試

1. 機械零位調整：在沒有輸入電流信號的情況下，將主閥芯和位移傳感器調整到中間位置（零位）?？梢酝ㄟ^調整調定螺釘來實現，使反饋桿處于中間位置，確保油缸動作趨于靜止。

2. 電氣零位調整：在機械零位調整完成后，進行電氣零位的調整。輸入不同大小的電流信號，觀察輸出的流量變化，并使用相應的調試工具進行調整，使輸出流量與輸入電流信號之間形成良好的對應關系。

3. 空載狀態調試：在空載狀態下，啟動液壓系統，通過手動或電動換向閥觀察油缸動作，檢查閥芯動作是否順暢，壓力、流量輸出與輸入信號是否成比例。如有異常，可進一步調整調定螺釘或相關參數。

4. 負載狀態調試：在負載狀態下，觀察油缸的動作幅度、速度和啟停靈敏度等參數，判斷比例閥的工作狀態是否正常。如有問題，可以通過調整電路板和集成電路上的電位計來改變控制電流的大小和方向，從而調整比例閥的性能。

5. 參數設置：根據系統的工作要求，設置相關參數，如增益、偏置等。增益過高會導致系統超調，過低則響應慢，調試時可從低增益（如 50%）逐步增加，直至執行元件運動速度與信號成線性關系，且無明顯抖動。死區設置一般為 5%~10%，可根據執行機構運動平穩性微調。

6.

核心特點

• 高精度控制：帶有電氣位置反饋，能精確控制液壓油的流量、壓力和方向，響應靈敏度高，滯后小。

• 集成化設計：集成電子元件（OBE），簡化了外部控制電路，提高了系統的可靠性和抗干擾能力。

• 安全可靠：控制閥芯的故障安全位置處于關閉狀態，確保系統在異常情況下的安全。

• 節能高效：無需先導油，減少了能量損耗，提高了系統效率。

應用領域

• 工業自動化：如注塑機、壓鑄機等，用于實現精確的動作控制和壓力調節。

• 工程機械：如挖掘機、起重機等，可實現液壓系統的精準換向和流量控制。

• 機床設備：在機床的液壓系統中，用于控制工作臺的移動、刀具的進給等動作。
