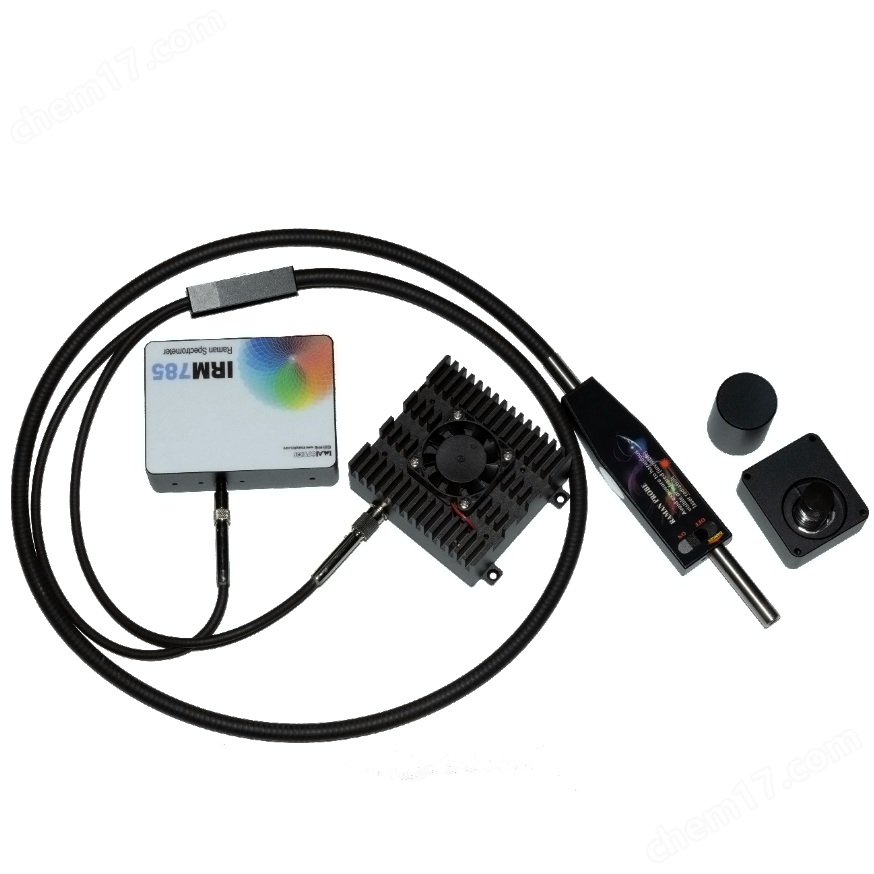

IRM785-L600-P75 搭建式拉曼光譜儀系統
- 公司名稱 深圳市依邁光電有限公司
- 品牌 其他品牌
- 型號 IRM785-L600-P75
- 產地 廣東深圳
- 廠商性質 生產廠家
- 更新時間 2025/10/29 15:39:27
- 訪問次數 46
聯系方式：袁曉賓15019472033 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 價格區間 | 面議 | 儀器種類 | 光柵拉曼光譜 |
|---|---|---|---|
| 應用領域 | 醫療衛生,環保,食品/農產品,化工,制藥/生物制藥 |
特點列表
◆ 高度集成，應用靈活；
◆ 高穩定性，光譜響應穩定性，耦合效率高，靈敏度高；
◆ 集成USB，UART，SPI，通訊接口，提供C++，Python，C# Demo SDK 源碼。
應用案例：
◆ 材料科學：材料分析與驗證
◆ 食品科學：安全和品質判定
◆ 設備制造：晶圓測試
◆ 醫學制藥：原料開發、識別與驗證 ◆ 自定義性能：可行性研究和原型開發
◆ 研發工作：為研發驗證或特殊用途進行定制

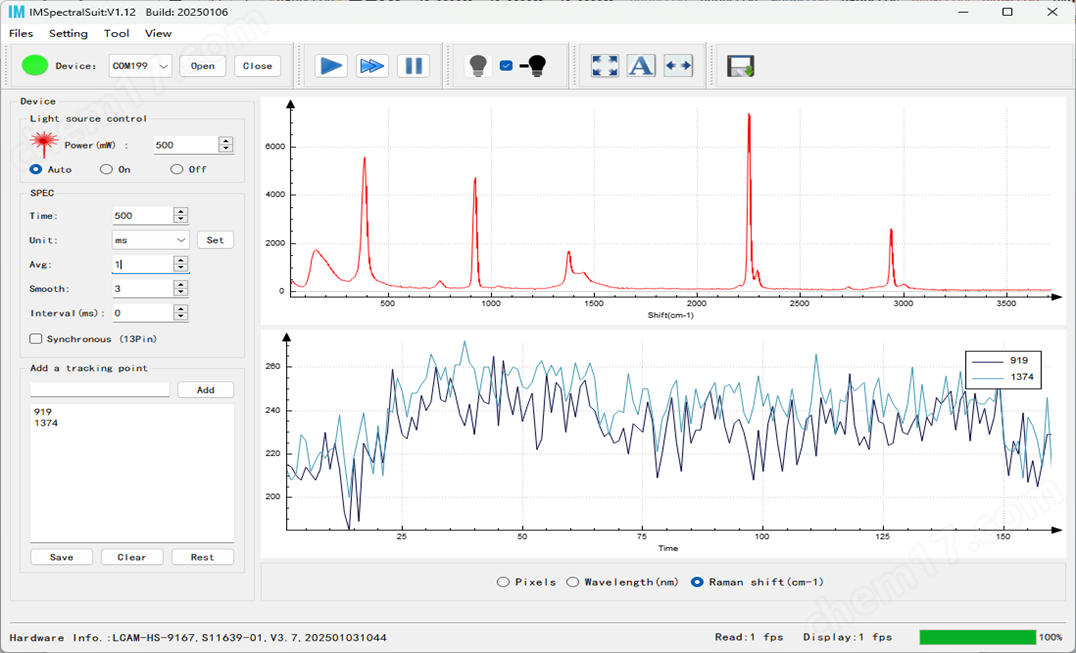

IMSpectralSuit 軟件：
◆ 軟件集成光源控制，特征點查找，單點跟蹤記錄等功能。
軟件開發工具包（SDK）

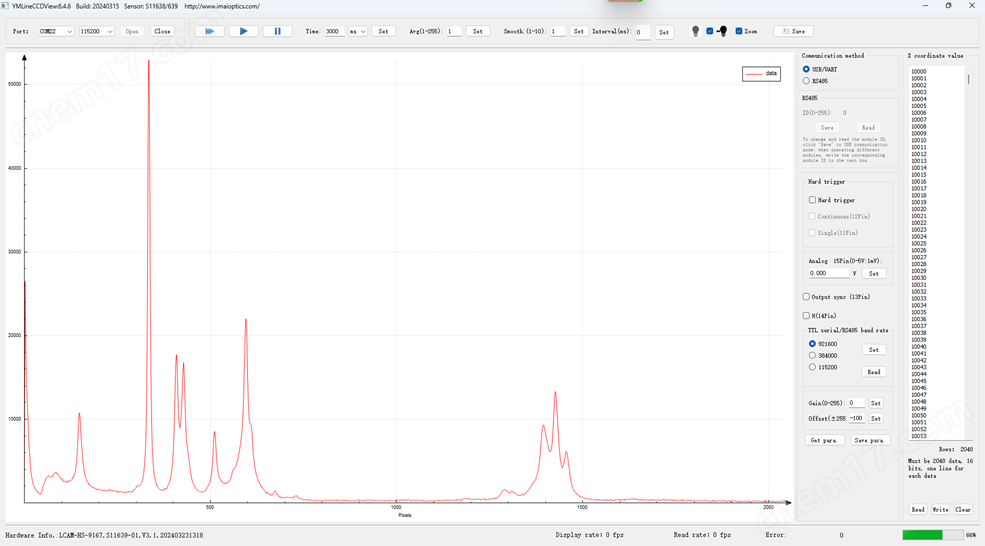

◆ 提供LineCCDView QT5 C++ 工程源碼,Python，C#源碼和通訊協議，用戶可直接在此框架進行二次開發，快速構建自己的功能。
、

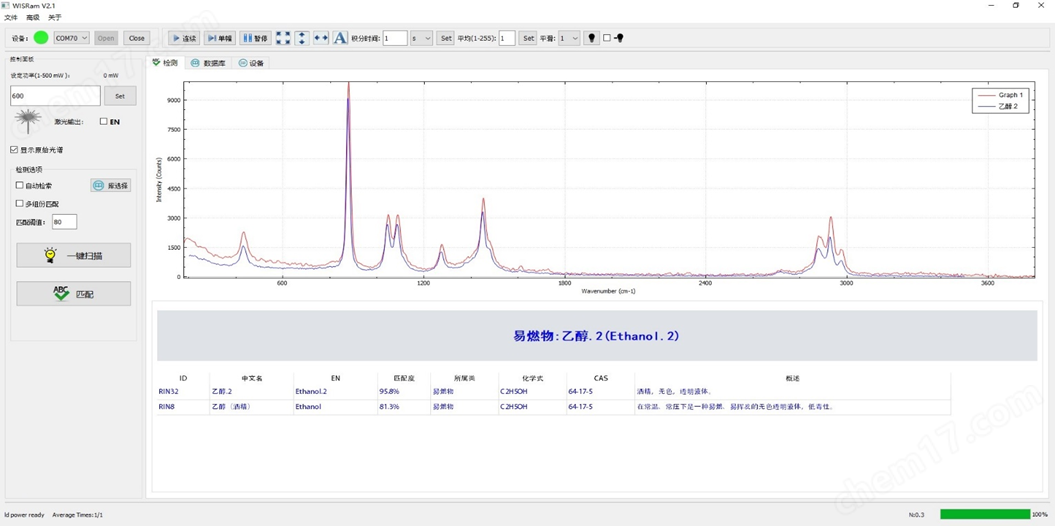

IMSRam 拉曼專用軟件
◆ 集成數據庫管理，數據匹配，光源控制，報告生產，譜圖處理，一鍵采集，自動去背景，多譜圖疊加顯示等功能詳情查閱《IMSRam拉曼軟件使用手冊》。

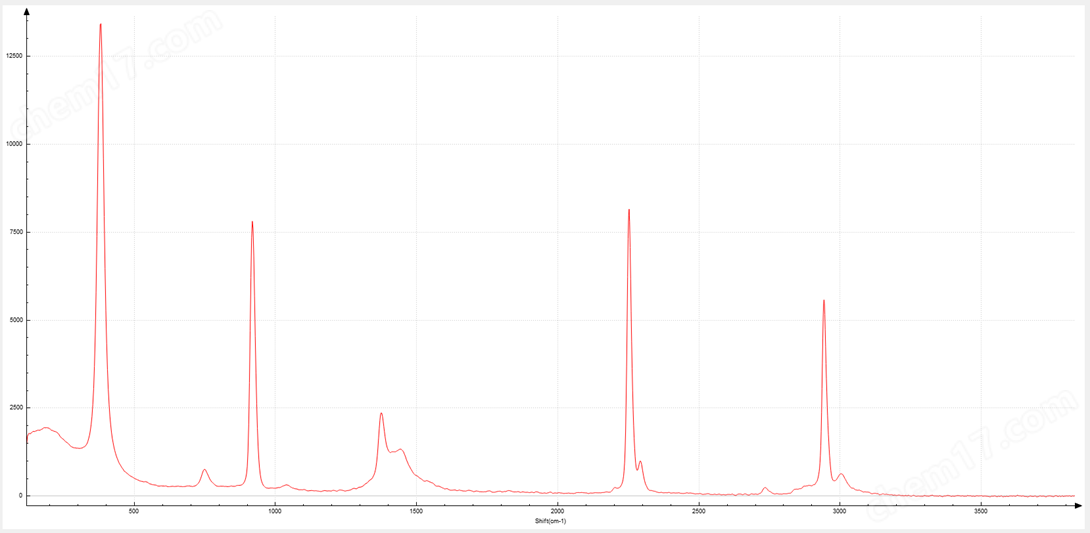

產品實測圖：
乙腈@500ms,500mw,50um Slit:
單晶硅@500ms，500mw,50um Slit:
乙醇@500ms，500mw,50um Slit:
主要參數表：
IRM785-L600-P75搭建式拉曼光譜系統 | |
項目 | 值 |
尺寸 | 光譜儀：94×70×29mm 激光器：80x75x37.5 mm 拉曼探頭：107*30*13，光纖長度1.5m |
重量 | 光譜儀：200g，激光器300g，拉曼探頭：300g |
激光接口 | FC/PC,105 µm VIS-NIR |
光纖接收接口 | SMA905，200 µm VIS-NIR |
輸出接口 | SMA905 |
光譜范圍 | 180-3800cm-1 |
波長分辨率 | 10cm-1@50um狹縫，7cm-1@25um狹縫 |
積分時間 | 20us-65535ms 可調，時間分辨率：20-65535us@1us，1-65535ms@1ms |
激發波長 | 785±0.5nm，線寬＜0.05 nm |
最大幀率 | >1500 Fps |
激光功率穩定性 | ≤3% P-P(@4hrs) |
激光器使用壽命 | 5000.00hrs |
電源 | 激光器：5V/2A，光纖光譜儀：USB@5V |
輸出功率 | 20-600mW可調 |
濾光片激光截止深度 | OD8 |
探頭工作距離 | 7.5mm |
工作溫度 | 0-40℃ |
工作濕度 | 5-80% |

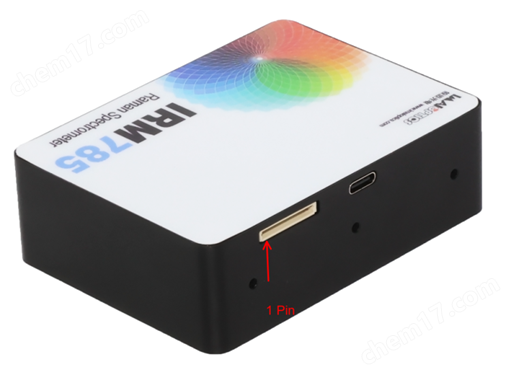

TTL接口 （連接器類型SH1.0-16P）：
腳位 | 名稱 | 功能 |
1 Pin | VUSB | 5V電源輸入 |
2 Pin | VGND | 5V-電源輸入 |
3 Pin | USB DP | USB 數據D+ |
4 Pin | USB DM | USB 數據D- |
5 Pin | SPI_MOSI | SPI 數據線(3.3V) |
6 Pin | SPI_MISO | SPI 數據線(3.3V) |
7 Pin | SPI_SCK | SPI 時鐘信號線(3.3V) |
8 Pin | SPI_NSS | SPI 片選信號線(3.3V) |
9 Pin | UART RX | 串口數據接口端口（3.3V） |
10Pin | UART TX | 串口數據發送端口（3.3V） |
11Pin | Trigger In1 | 單次外部觸發輸入（3.3V） |
12Pin | Trigger In2 | 連續外部觸發輸入（3.3V） |
13Pin | Sync | 同步信號輸出，5V電平 |
14Pin | Trigger Out2 | 可編程輸出，5V電平 |
15Pin | Analog Out | 0-5V，可編程電壓輸出 |
16Pin | GND | GND |

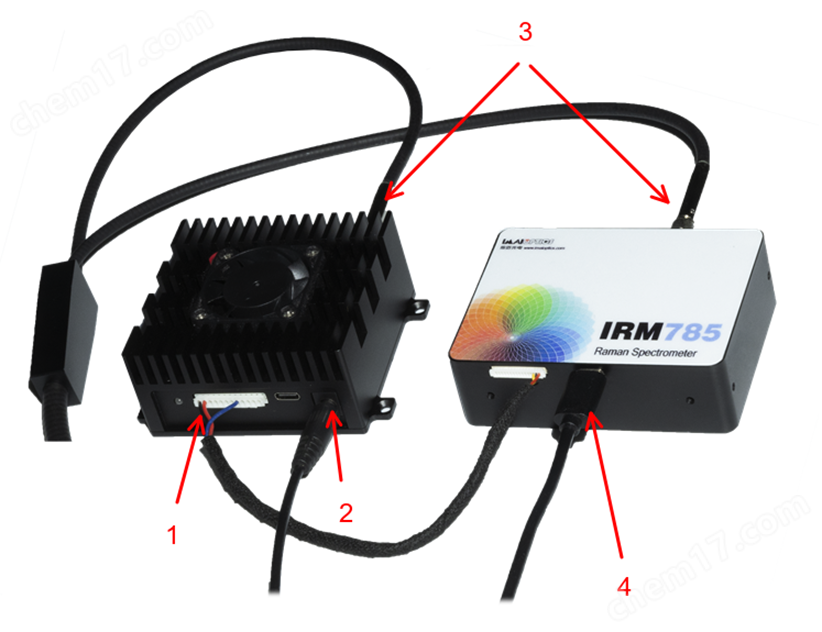

硬件連接：
1、 連接激光器控制線；
2、 連接激光器電源適配器，5±0.5V，電流>2A；
3、 連接拉曼探頭，激光器FC/PC接口，光譜儀SMA905接口，插緊后擰緊螺母；
4、 連接USB線纜到計算機；
5、 打開軟件，選擇對應端口號（若沒有端口號顯示，可能是驅動沒有安裝成功，一些老的系統會出現，可以點擊此處下載，安裝Win7版本驅動），打開設備，設備連接后會主動讀取光譜儀的配置數據，并在軟件左下角顯示硬件信息，版本號，序列號等；
6、 LineCCDView 激光控制：右側模擬電壓輸入控制激光功率，14Ppin選項框控制激光開關，IMSpectralSuit 可在左上角激光控制面板直接控制激光功率和開關。
