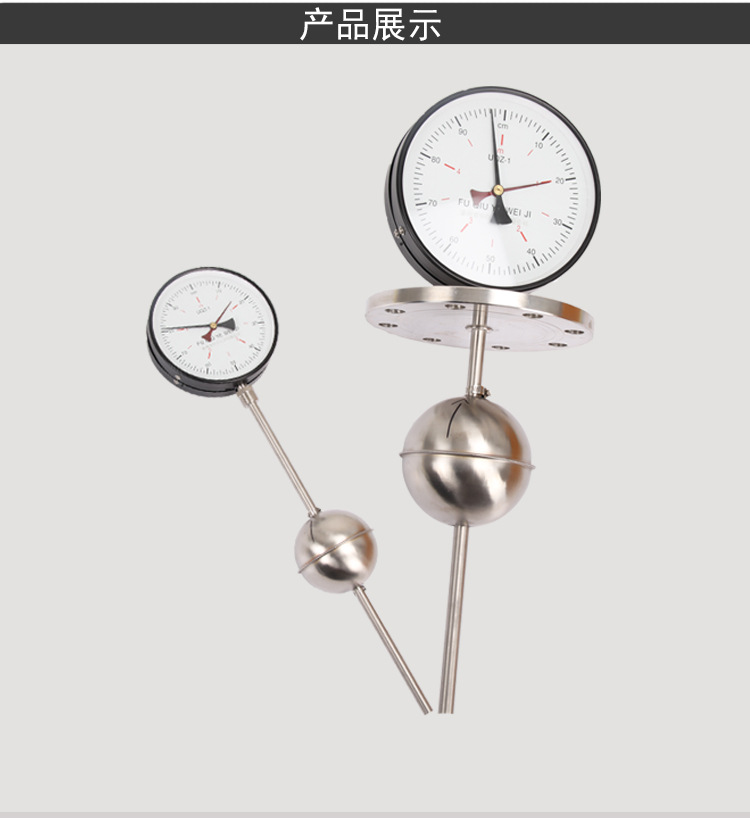

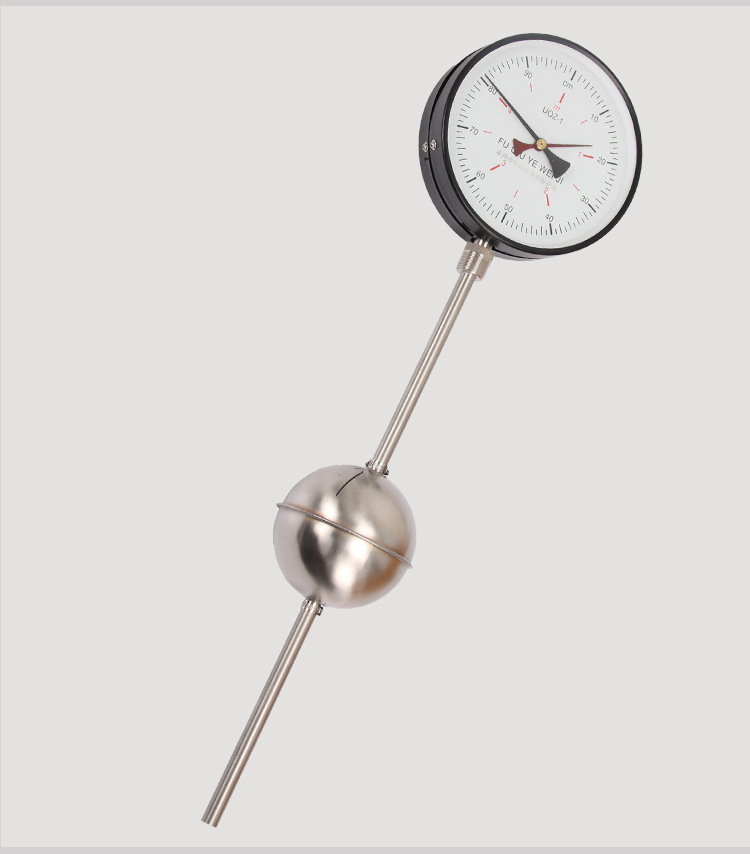

| 概述 UQZ-1系列圓盤指針浮球液位計是用于直接指示各種敞開或承壓容器 內液位高度的指針式儀表。該儀表與工業設備上常用的玻璃板 液位計相比較，它不怕破裂，示值更為清晰，尤其適用于對玻 璃管壁有粘滯作用的油污類液體介質或者有毒有害的介質的直 接指示。 儀表屬純機械結構，故在易燃易爆場所工作時，具有本質 安全性。 UQZ-1系列圓盤指針浮球液位計為頂裝式儀表，可以用于 地下水池或油庫等容器的液位指示。 UQZ-2系列圓盤指針浮球液位計具有較強抗振能力，可以用于移動 的裝置，如槽車等安裝使用。該儀表的各項指標均符合一九八 一年二月原國家勞動總局頒發的≤液化石油氣槽車安全管理規 定≥中有關液位計的要求。 UQZ-1、-2系列型儀表不適應于對黃銅、鋁、不銹鋼 等材質有較強腐蝕作用的介質。 | |
主要技術指標 ●精 確 度：UQZ-1型：2% UQZ-2型：2.5% ●環境溫度：-25~+55℃ |
型號 | 介質密度 （g/cm3） | 量程 | 測量 方式 | 介質壓力 （MPa） | 浮球直徑 （mm） | 安裝法蘭 | 適用范圍 |
UQZ-1-000 | ≥0.45 | 1、1.5、2、2.5 | 滿度 | ≤1.6 | Ф200 | 1、當儀表用于非承壓容器時，用戶利用制造廠提供的安裝接頭自制非標準法蘭。 2、儀表用于承壓容器時，用戶按圖紙自制法蘭。 |
|
UQZ-1-001 | ≥0.7 | 1、1.5、2、2.5 | Ф126 | ||||
UQZ-2-000 | ≥0.45 | 1、1.5、2 | ≤1.8 | Ф90 | DN100 PN2.5光滑面平焊松套法蘭HG20592-97 | 液化石油氣 | |
UQZ-2-001 | ≥0.56 | 1、1.5、2 | ≤2.5 | Ф90 | 一般液體介質 | ||
UQZ-2-002 | 1、1.5、2 | 凸面平焊松套法蘭DN100 PN2.5 | 液氨等腐蝕性介質 |
安裝示意圖
外形尺寸
安裝使用注意事項
UQZ-1、UQZ-2系列浮球液位計應安裝在其浮球上下運支時不受妨礙的位置上。
被測介質不應含有鐵磁性雜質。
為了防止運輸時UQZ-1型儀表的浮球的密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封管底部，磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至密封管頂部。然后輕緩地將浮球下移，指針作相應的轉動。
UQZ-1型儀表的面板指示形式類似手表指示形式。長指針刻度為厘米，指針與刻度均為黑色，短指針刻度為米，指針與刻度均為紅色。滿度測量時指示數字為順時針方向排列。
UQZ-2型儀表出廠時附有安裝法蘭A，用戶應配管道法蘭B，用戶亦可直接用具有相應密封面的凸緣代替圖面中接管式連接。
UQZ-2型儀表的安裝僧一般選擇在量程之半。若安裝在槽車上，則必須在浮球上下移動面上，加裝導向桿和浮球避振裝置。
顯示內容 | 設置內容 | 操作方法 | |
0.888 ZEPO CM | 設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
100.00 SPRN CM | 設置20mA點量程 | 同上 | 同上 |
2.000 DPMP S | 設置阻尼時間 | 同上 | 同上 |
12.008 DISP mA | 設置顯示模式 | 按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
3.6 FIX C CM | 固定電流輸出 | 輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) | |
