年終*SM2601易福門IFM流量傳感器產品詳情：
年終*SM2601易福門IFM流量傳感器
| 應用 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 應用 | 加法器功能; 空管監控; 用于工業應用 | ||||||||
| 介質 | 導電液體; 水; 水為基本的介質 | ||||||||
| Medien |
| ||||||||
| 介質溫度 [°F] | 14...158 | ||||||||
| 抗壓強度 [bar] | 16 | ||||||||
| 抗壓強度 [psi] | 232 | ||||||||
| 允許工作壓力的最大值（用于應用程序符合CRN標準） [bar] | 16.5 | ||||||||
| 電氣數據 | |||||||||
| 工作電壓 [V] | 18...32 DC; (符合EN 50178 SELV/PELV標準) | ||||||||
| 電流損耗 [mA] | < 150 | ||||||||
| 防護等級 | III | ||||||||
| 反相保護 | 是 | ||||||||
| 開機延遲時間 [s] | 5 | ||||||||
| 總的輸入/輸出 | |||||||||
| 輸入和輸出總數 | 數字輸出數量: 2; 模擬輸出數量: 1 | ||||||||
| 輸入 | |||||||||
| 輸入 | 計數器復位 | ||||||||
| 輸出 | |||||||||
| 輸出數量 | 2 | ||||||||
| 輸出信號 | 開關信號; 模擬信號; 脈沖信號; 頻率信號; IO-Link; (可配置) | ||||||||
| 電氣設計 | PNP/NPN | ||||||||
| 數字輸出數量 | 2 | ||||||||
| 輸出功能 | 常開/常閉; (可設定參數) | ||||||||
| 開關量輸出DC電壓降最大值 [V] | 2 | ||||||||
| 開關量輸出DC的持續電流負載 [mA] | 250; (每個輸出) | ||||||||
| 模擬輸出數量 | 1 | ||||||||
| 模擬電流輸出 [mA] | 4...20; (可調整量程) | ||||||||
| 負載最大值 [Ω] | 500 | ||||||||
| 模擬電壓輸出 [V] | 0...10; (可調整量程) | ||||||||
| 負載電阻最小值 [Ω] | 2000 | ||||||||
| 脈沖輸出 | 流量計 | ||||||||
| 短路保護 | 是 | ||||||||
| 短路保護類型 | 脈沖 | ||||||||
| 過載保護 | 是 | ||||||||
| 輸出頻率 [Hz] | 0.1...10000 | ||||||||
| 測量/設定范圍 | |||||||||
| 測量范圍 |
| ||||||||
| 顯示范圍 |
| ||||||||
| 分辨率 |
| ||||||||
| 開關點, SP |
| ||||||||
| 復原點, rP |
| ||||||||
| 測量值起點, ASP |
| ||||||||
| 測量值終點, AEP |
| ||||||||
| 較小流量cut-off, LFC |
| ||||||||
| 測量動態性 | 1:120 | ||||||||
| 步距 |
| ||||||||
| 流量監控 | |||||||||
| 脈沖值 | 0.02...160 E06 gal | ||||||||
| 設定步距 | 0.02 gal | ||||||||
| 脈沖長度 [s] | 0,008...2 | ||||||||
| 溫度監控 | |||||||||
| 測量范圍 [°F] | -4...176 | ||||||||
| 顯示范圍 [°F] | -40...212 | ||||||||
| 分辨率 [°F] | 0.5 | ||||||||
| 開關點, SP [°F] | -2...176 | ||||||||
| 復原點, rP [°F] | -3...175 | ||||||||
| 測量值起點 [°F] | -4...140 | ||||||||
| 測量值終點 [°F] | 32...176 | ||||||||
| 設定步距 [°F] | 0.5 | ||||||||
| 精度/偏差 | |||||||||
| 流量監控 | |||||||||
| 精確度(在測量范圍) | ± (0,8 % MW + 0,5 % MEW); (4 gpm; 介質和工作溫度: 72 °F ± 7 °F) | ||||||||
| 重復精度 | ± 0,2% MEW | ||||||||
| 溫度監控 | |||||||||
| 溫度變化率 | ± 0,0185 °F / K | ||||||||
| 精確度 [K] | ± 1 (77 °F; Q > 4 gpm) | ||||||||
| 反應時間 | |||||||||
| 流量監控 | |||||||||
| 反應時間 [s] | 0.35; (dAP = 0) | ||||||||
| 可編程的延遲時間dS, dr [s] | 0...50 | ||||||||
| 用于開關量輸出的阻尼dAP [s] | 0...5 | ||||||||
| 溫度監控 | |||||||||
| 響應時間T05 / T09 [s] | T09 = 3 (Q > 4 gpm) | ||||||||
| 軟件/編程 | |||||||||
| 參數設定 | 流量監控; 數量計; 預設容量計; 溫度監控; 遲滯/窗口; 常開/常閉; 輸出極性; 電流/電壓/頻率/脈沖輸出; 啟動延遲; 顯示可以關閉; 顯示單位; 空管監控 | ||||||||
| 接口 | |||||||||
| 通信接口 | IO-Link | ||||||||
| 傳遞類型 | COM2 (38,4 kBaud) | ||||||||
| IO-Link revision | 1.1 | ||||||||
| SDCI標準 | IEC 61131-9 CDV | ||||||||
| IO-Link Device ID | 390 d / 00 01 86 h | ||||||||
| 外形 | Smart Sensor: Process Data Variable; Device Identification | ||||||||
| SIO模式 | 是 | ||||||||
| 必需的mater port type | A | ||||||||
| 模擬過程數據 | 3 | ||||||||
| 二位輸出過程數據 | 2 | ||||||||
| 處理周期最小值 [ms] | 5 | ||||||||
| 工作條件 | |||||||||
| 環境溫度 [°F] | 14...140 | ||||||||
| 存儲溫度 [°F] | -13...176 | ||||||||
| 外殼防護等級 | IP 65; IP 67 | ||||||||
| 認證/測試 | |||||||||
| EMC電磁兼容 |
| ||||||||
| 抗沖擊 |
| ||||||||
| 抗震 |
| ||||||||
| MTTF [年] | 78 | ||||||||
| 承壓設備指令 | 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體 | ||||||||
| 機械技術數據 | |||||||||
| 重量 [g] | 2728 | ||||||||
| 原材料 | 不銹鋼(1.4404 / 316L); 不銹鋼(1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U | ||||||||
| 材料(潮濕部件) | 不銹鋼(1.4404 / 316L); 不銹鋼(1.4571/316Ti ); PEEK; FKM | ||||||||
| 系統接口 | 螺紋連接 2 NPT DN50 | ||||||||
| 顯示器/操作件 | |||||||||
| 顯示 |
| ||||||||
| 附件 | |||||||||
| 附件（附送） |
| ||||||||
| 注釋 | |||||||||
| 注釋 |
| ||||||||
| 包裝單位 | 1 件數 | ||||||||
| 電氣連接 | |||||||||
| 接口 | 接插件: 1 x M12; 觸頭: 鍍金的 | ||||||||
| 圖表 | |||||||||

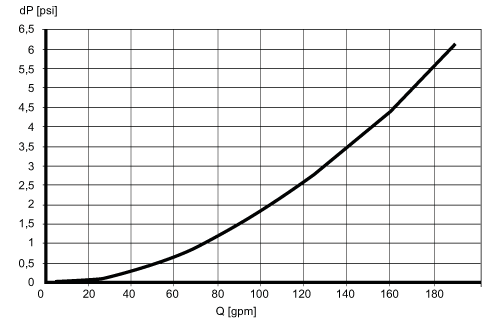

| 壓力損失 |
| ||||||||
