安科瑞 鮑靜君

1. 概述

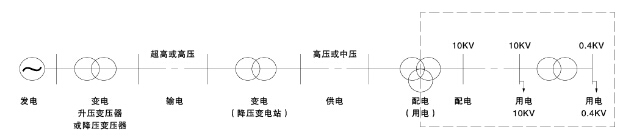

　　電力需求側是指電力用電側，即指需要用電的企業、用戶等。

　　電力需求側管理是讓企業、用戶通過搭建電能精細化管理平臺來管理自己企業的用電情況。企業通過電能精細化管理平臺進行設備改造、整體優化等技術措施，自身用電情況，從而達到節能減排、省電省錢的目的。具體意義如下：

　　1.1、 幫助工業企業統籌內部電力資源配置

　　1.2、優化企業用電結構、轉變用電方式

　　1.3、建立生產全流程用電管理制度

　　1.4、應用信息化手段(平臺)和節電技術(技改)

　　1.5、企業科學用電、有序用電、節約用電、智能用電

　　1.6、提高用電效率，有效降低用電成本

　　1.7、增強企業發展質量和效益

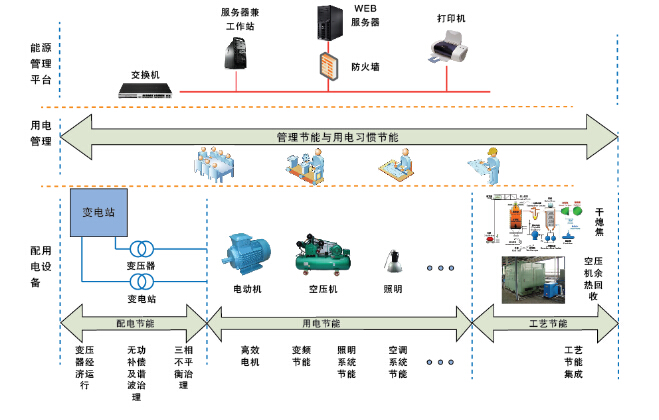

　　2. 系統結構

　　電力需求側管理系統是為企業節能降耗提供輔助和參考數據的平臺。系統建設是在企業配電(用電)各節點安裝相應的數字計量表計，通過現場總線將這些智能電表計進行組網，再由各子系統模塊組成的能源管理平臺將這些數據進行集抄與可視化的集成工程。

　　3. 系統功能

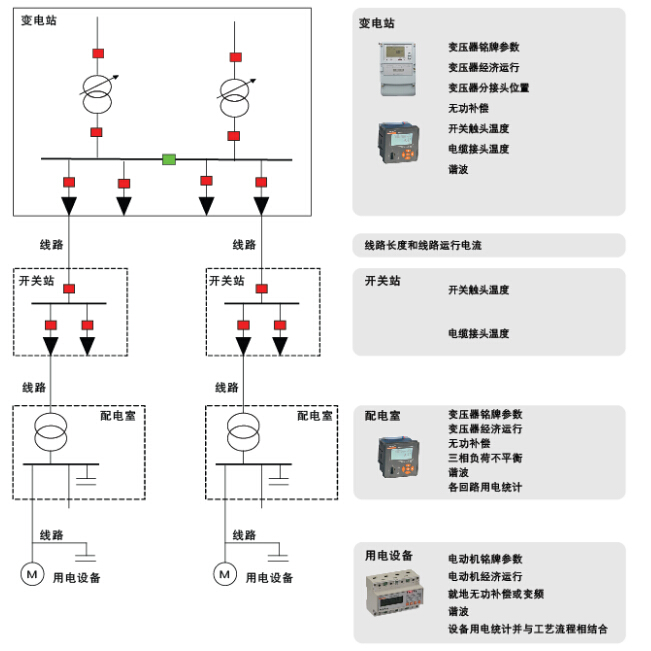

　　工業企業電能管理系統從供電引入直至用電設備，監測各配電節點的供配電運行參數，并統計設備的用電量，與企業生產流程和工藝相結合，幫助企業建立用電計量監管體系。

　　系統可實現以下功能：

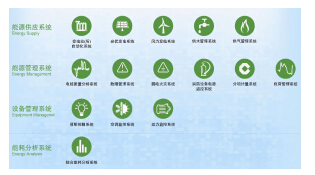

　　3.1 能源管理平臺各子系統模塊

　　電力需求側能源管理平臺將企業用能按電力供應，設備用電的供配電線路進行梳理，進行電能集抄，并結合配電領域的性對用電過程中諸如電能質量、故障管理、用電安全、負荷管理進行可視化設計，形成符合企業用能特點的定制化輔助工具。

　　3.2 區域用能管理

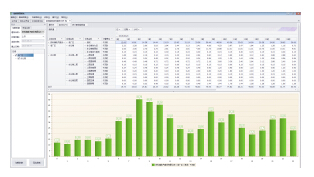

　　企業用能按區域劃分，靈活配置計量表具，系統可統計出日、周、月、年報表，并分析用能趨勢，便于業主方實時直觀掌握各區域電能消耗情況。

　　3.2.1 部門用能管理

　　企業可建立部門用能定額，將部門實際用能與計劃值進行比較，系統可反映出建筑物當日與昨日同期、當月與上月同期、當年與上年同期等各類同環比分析對比情況，企業可依此實行績效考核。

　　3.2.2 支路用能管理

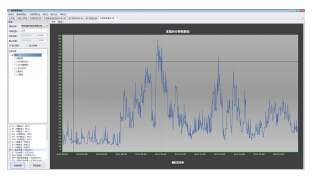

　　系統可以對建筑物各支路用能進行電參量遠程集抄，并可查詢儀表的各類參數(電壓、電流等)，并以圖形方式顯示;系統使用者可通過相關界面調取各節點的電能統計報表，減少用能的“跑、冒、滴、漏”和計量誤差。

　　4. 配用電設備監測產品選型

設備		圖片	型號	主要功能
計量裝置	壁掛式		DTZ1352	電能計量：正反向有功、四象限無功、分相電能、復費率 　　需量計算：正反向有功及四象限無功大需量及發生時間 　　結算功能：每月可設三個結算日，每到結算日時電表將當 前電能及大需量儲存，可存儲12個月的電能 及需量信息 　　電量凍結：瞬時凍結(3次)、定時凍結(60次)、日凍結 (62日)、約定凍結 　　事件記錄：編程、校時、清零、失壓、斷相、失流等 　　停電抄表：停電狀態下可翻頁顯示 　　負荷記錄：支持6類數據項記錄，保證電能數據1min次 可存不少于40天 　　2個RS485、紅外通信

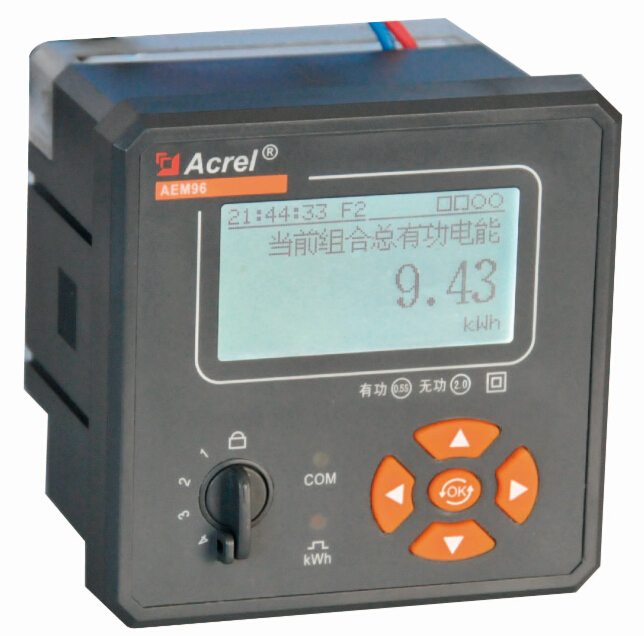

	嵌入式		AEM96	三相U、I、KW、HZ、功率因數、四象限電能、點陣式LCD顯示、RS485/Modbus
	導軌式		DTSD1352	LCD顯示、全電參量測量（U、I、P、Q、PF、F、S)；四象限電能計量、付費率電能統計、大需量統計；電流規格1.5（6）A、5（20）A、10（40）A、20（80）A可選、RS485通訊、Modbus協議或DL/T 645規約可選
			DTSF1352	電流規格1.5（6）A、5（20）A、10（40）A、20（80）A可選、復費率電能統計、電能脈沖輸出、RS485通訊、Modbus協議或DL/T 645規約可選	電流、電壓測量；三相電能計量

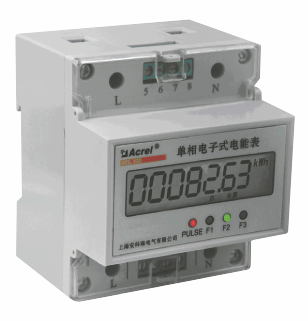

			DDSF1352		電流、電壓測量；單相電能計量
			DDSD1352	電流規格10（60）A、可編程、復費率電能統計、電能脈沖輸出、RS485通訊、Modbus協議或DL/T 645規約可選	全電參量測量（U、I、P、Q、PF、F、S) 單相電能計量
	互感器		AKH-0.66G	次電流測量范圍5-2000A，精度0.2S，多種穿孔尺寸可選，與計費電能表配套使用，計量準確可靠
			AKH-0.66II	次電流5-6300A，二次電流,1A,100mA,50mA;用于工礦企業內部測量
計量箱			AZX-J低壓智能計量箱	箱體采用模塊化設計，滿足客戶更多表位安裝和預留，方便客戶的各種模塊化元器件的安裝，結構設計緊湊合理，布線整齊大方，維護方便。 　　具有書記采集功能和標準的通訊接口，可實現遠程實時監測和計算機聯網管理。 　　多種電流規格電表，二次表、次表均可安裝，試用性強。 　　加裝微斷與保險絲，保護表計與主電路。
采集箱			數據采集箱	用于儀表分別比較廣的現場，將現場的數據采集后通過光纖或局域網傳輸?shù)胶笈_監控系統
能耗網關			ANeT	32-bit ARM9 RISC微處理器；128MB Flash ROM; 2MB數據閃存；2個網口，8個串口，DC24V電源供電，工作溫度-4
