汽車智能電器盒測試系統

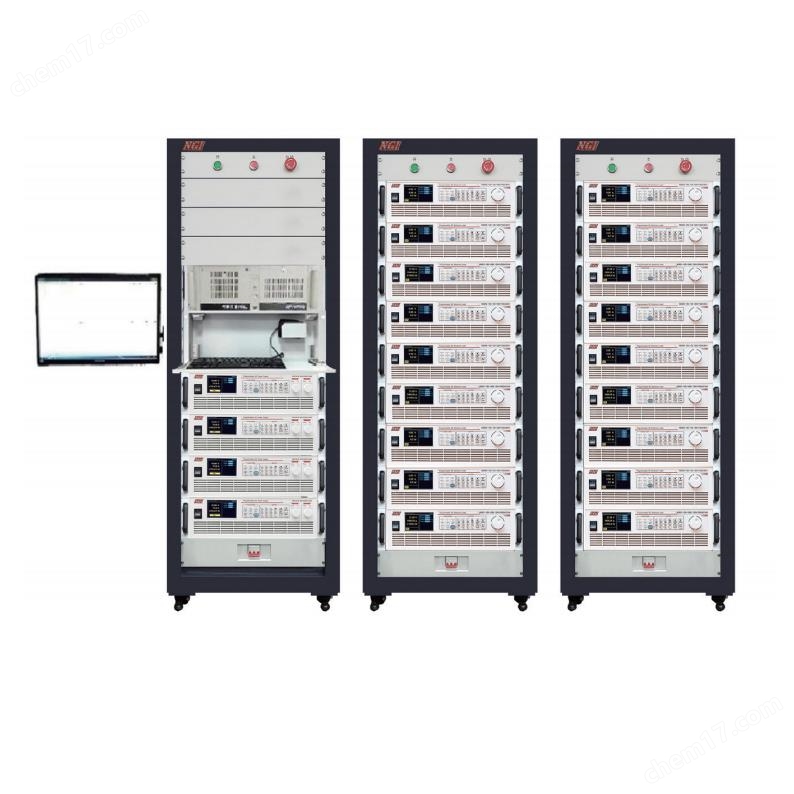

NGI參照QC/T 707-2004《車用中央電氣接線盒技術條件》、QC/T 198-2014《汽車用幵關通用技術條件》、QC/T 413-2002《汽車電氣設備基本技術條件》等標準，針對智能電器盒的電性能測試提供解決方案，包括對汽車智能電器盒內各配電回路的時序老化拉載測試、脈沖（浪涌）電流沖擊測試、繼電器控制信號測試、模擬信號及數字信號輸入測試、高低邊驅動測試、CAN/LIN通信測試等。同時，針對智能電器盒的電性能測試周期長，線束復雜繁瑣、環境性能測試需求多樣等特點，NGI定制開發出汽車智能電器盒專用測試系統，該系統穩定可靠，兼容多種環境箱匹配調試，可應對不同類型的智能電器盒試驗測試。

汽車智能電器盒測試系統產品特點

■ 硬件及軟件均為NGI自主研發，實現“交鑰匙工程"，后期維護升級一站式服務

■ 硬件為模塊化設計，可擴展性強

■ 硬件超高集成度，節省寶貴空間

■ 高可靠性設計，模擬負載設有MOS保護電路

■ 軟件自動化程度高，界面操作便捷友好

■ 測試條件變更靈活，用戶可任意編輯各通道的通斷時間和電流值等關鍵參數

■ 測試結果一目了然，支持圖形、數據等多種呈現方式

汽車智能電器盒測試系統功能與優勢

作為新一代的汽車智能電器盒測試系統，支持滿足各項復雜測試需求，可兼容多種模塊、不同硬件、不同步驟流程測試，是 一款可彈性變更的測試平臺。
測試工程人員可以依照待測物本身的特性，結合自身的測試規范要求，建立符合不同測試要求的測試項目，以此來滿足測 試的需要。測試軟件分為測試項目配置、測試項目執行、數據處理三個部分，其中測試模型中配置和執行二者相互關聯，具體通過測試流程Flow。

軟件實時界面

功能測試區：主要包含整個系統的測試項目選擇與接口調用、測試條件和測試結果的顯示；
參數設置區：主要包含測試電壓，測量容差、導通測量電壓、斷開測量電壓、導通延時、讀取延時等測試項目參數的編輯確認;
控制面板區：主要包含電源電壓及電流設置，時序表文件導入及運行起始行、運行終止行、運行次數設置，啟動按鈕及結果導出等功能。

系統配置流程

軟件中的系統配置功能主要包含以下方面：
·綜合控制各類儀器的通信接口、設備通訊連接的自檢。
·測試流程的定義和配置，如通道的對應選擇、儀器的選擇等。
·為用戶提供默認的測試方案模板,含測試設備配置信息，可在此基礎自定義測試計劃。
·可設置多種典型的測試方案，預先設置好各測試設備配置參數信息，將其保存為系統文件直接導入執行。
·方便用戶在測試中快速、便捷地切換測試方案,節約用戶多次重復設置配置參數。
·保存用戶的配置測試計劃，支持下次測試快速調取。
配置測試項目的操作流程如圖所示:

測試項目執行流程

軟件中的測試項目流程執行功能主要包含以下方面:
·測控軟件監控界面可以監看所有儀器的運行情況。
·按用戶定義的測試流程進行測試。
·提供被測件基本信息的輸入窗口。
·測試數據顯示功能,可以通過數值、列表、圖形等方式，實時顯示測試過程中數據。
·采集到超范圍值時，顯示警告信息。
·提供測試開始、停止的控制按鈕。
·提供曲線圖的保存按鈕，可以隨時將看到的曲線圖保存為圖片文件。
·測控軟件實時保存采集到的各種數據。
測試執行的操作流程如圖所示：

數據處理流程

軟件中的數據處理功能主要包含以下方面:
·配置文件保存在配置文件夾中。
·數據文件保存在數據庫文件夾中。
·圖形文件保存在圖形文件夾中。
·數據文件中包括測試的全部原始數據。
·測控軟件可以完成數據事后處理功能，對數據記錄回讀與分析功能。
·根據需要設定的條件，如被測件批號、日期段、測試時長等參數篩選數據。
·設置性能評估和故障診斷規則。
·可以將篩選后的測試數據還原成曲線圖,并保存為圖片文件。
數據處理的操作流程如圖所示:
