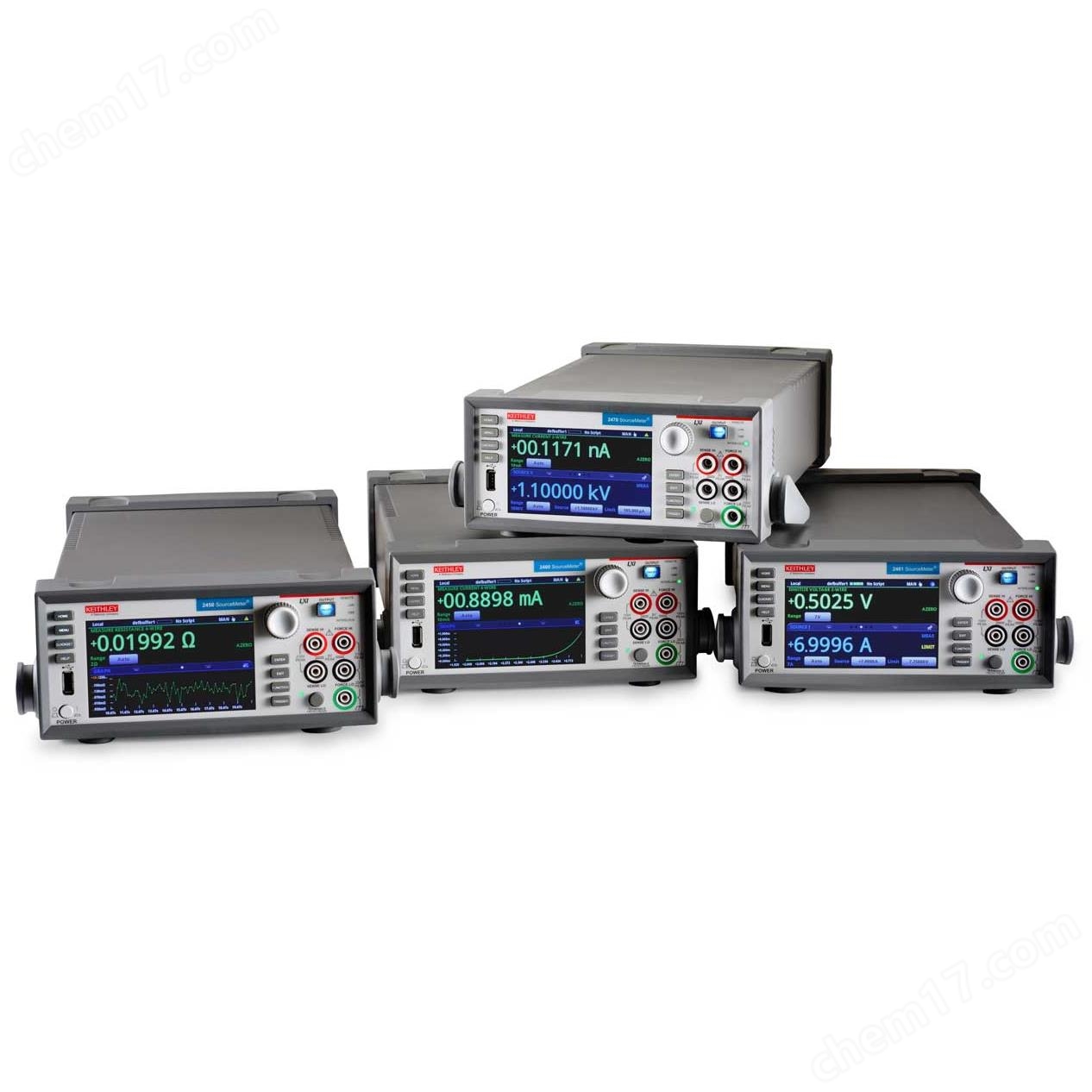

吉時利2450圖形化源測量單元SMU

吉時利2450圖形化源測量單元SMU

2450 型是 Keithley 的下一代 SourceMeter 源測量單元 (SMU) 儀器，可輕松執行歐姆定律（電流、電壓和電阻）測試。其創新的圖形用戶界面 (GUI) 和先進的電容式觸摸屏技術讓使用變得非常直觀，并減少學習曲線，從而使工程師和科學家能夠更快地學習、更智能地工作且更輕松地進行發明創造。

• 五英寸高分辨率電容式觸摸屏 GUI

• 0.012％ 基本測量精度，具有 6? 位分辨率

• 全新 20mV 和 10nA 源/測量范圍提高了靈敏度

• 內置上下文相關前面板幫助

高亮度 LED 的高速測試

使用 SMU 儀器獨特的脈沖、電壓或電流功能，最大限度地減少 HBLED 自發熱，降低對測量精度的負面影響，消除損壞被測設備的擔憂。

• 最小程序電壓和電流脈沖：150 µs

• 最大脈沖電流 10 A

• 最大脈沖功率 1000 W

功率半導體的 IV 檢定

測試在 SiC 和 GaN 半導體設備開發的各階段均起著重要的作用，用于檢定、基準測試和記錄效率和其他特點。首先測試材料以確定適用性。MOSFET 等設備一經制造，則必須在進行擊穿電壓、泄漏電流和斷開狀態電阻測試后才可將其安裝到電路板上。

• 覆蓋范圍廣，最高可達 1100V / 1A DC 20W。

• 10 fA 測量分辨率

• SCPI 和 TSP®腳本編程模式

• 與 KickStart 軟件結合使用

吉時利2450圖形化源測量單元SMU

檢定和驗證傳感器性能

SMU 儀器是檢定和驗證睡眠和活躍狀態期間可能生成和測量超低和低電壓或電流信號的傳感器的最準確、可靠且方便的方法。 SMU 提供最寬的工作范圍、靈敏度、速度和精度，可最大限度地減少錯誤讀數，讓您放心測試。

• 電壓和電流測量分辨率為 10 nV 和 10 fA

• 最佳電壓和電流測量精度為 0.012% 和 0.02%

• 最大采樣率為 1 M 個樣點/秒

充電電池充電/放電（電流）循環

化學工程師、化學家和其他科學家使用電測量技來研究化學反應和動力學。常用的測量技術是循環伏安法 (CV)，該技術通常使用穩壓器執行。Keithley 的圖形 SMU 是電子化學實驗室執行循環伏安法和其他電化學測試的一種高精度、低成本替代品。

• 執行循環、方波或電流伏安法、計時安培分析法和計時電勢分析法

• 在前面板上實時繪制伏安圖

• 10nV 和 10fA 測量靈敏度

創建電池放電模型和模擬電池

圖形化 SMU 儀器可以使電池放電并創建電池模型以用于電池模擬器。該模型同時包含隨電池充電狀態變化的開路電壓和內部電阻。然后，電池模擬器將使用創建的電池模型模擬電池，并可以在各種測試條件下使用，以了解在各種放電條件下由電池供電時產品的性能。

• 0.012％ 基本測量精度，具有 6? 位分辨率

• 全新 20mV 和 10nA 源/測量范圍提高了靈敏度

• 覆蓋范圍廣，最高可達 105V，7A DC/7A 脈沖，100W。

光電池 I-V 檢定

使用可以提供電流和電壓并對其進行測量的 Keithley 2450 型或 2460 型 SourceMeter SMU 儀器，可以輕松生成太陽能電池和電池板的 I-V 檢定。由于這兩款 SourceMeter 儀器均具有四象限源功能，因此其可以根據施加的電壓吸收電池電流。

• 0.012％ 基本測量精度，具有 6? 位分辨率

• 全新 20mV 和 10nA 源/測量范圍提高了靈敏度

• 覆蓋范圍廣，最高可達 105V，7A DC/7A 脈沖，100W。

Python 驅動程序支持

利用原生的 Python 命令，可以輕松控制示波器、數字萬用表、源測量單元、波形發生器等多種儀器。摒棄繁瑣的手動解析過程。輕而易舉地找到自己鐘愛的 IDE，例如 VS Code 或 PyCharm。

• 直觀的文檔：閱讀全面的文檔字符串和詳盡的類型提示，幫助您深入了解并有效利用儀器的各項功能。

• 提升工作效率：利用自動補全和代碼建議功能，加快開發速度。

• 無縫集成：可將我們的 Python 驅動程序融入您現有的自動化框架，以充分挖掘每臺儀器的潛能。

培養下一代工程師

長期以來，波形記錄器一直被視為工程教學的工具，因?yàn)榭煞奖銓W(xué)生將學習的知識直接應用到電氣設備上。采用 Keithley 圖形化 SourceMeter 儀器的 I-V 記錄器可提供同樣的優勢，能夠?yàn)閷W(xué)生提供實時直接控制，使他們自行進行實驗并鞏固對各種電子產品的理解。

• +DC、–DC、AC 極性模式（AC 模式僅與 2461 SMU 兼容）

• 比較模式以在測量曲線旁邊顯示參考設備

• 屏幕截圖曲線

• 與 Keithley 2450、2460、2461 和 2470 圖形化 SourceMeter SMU 兼容
