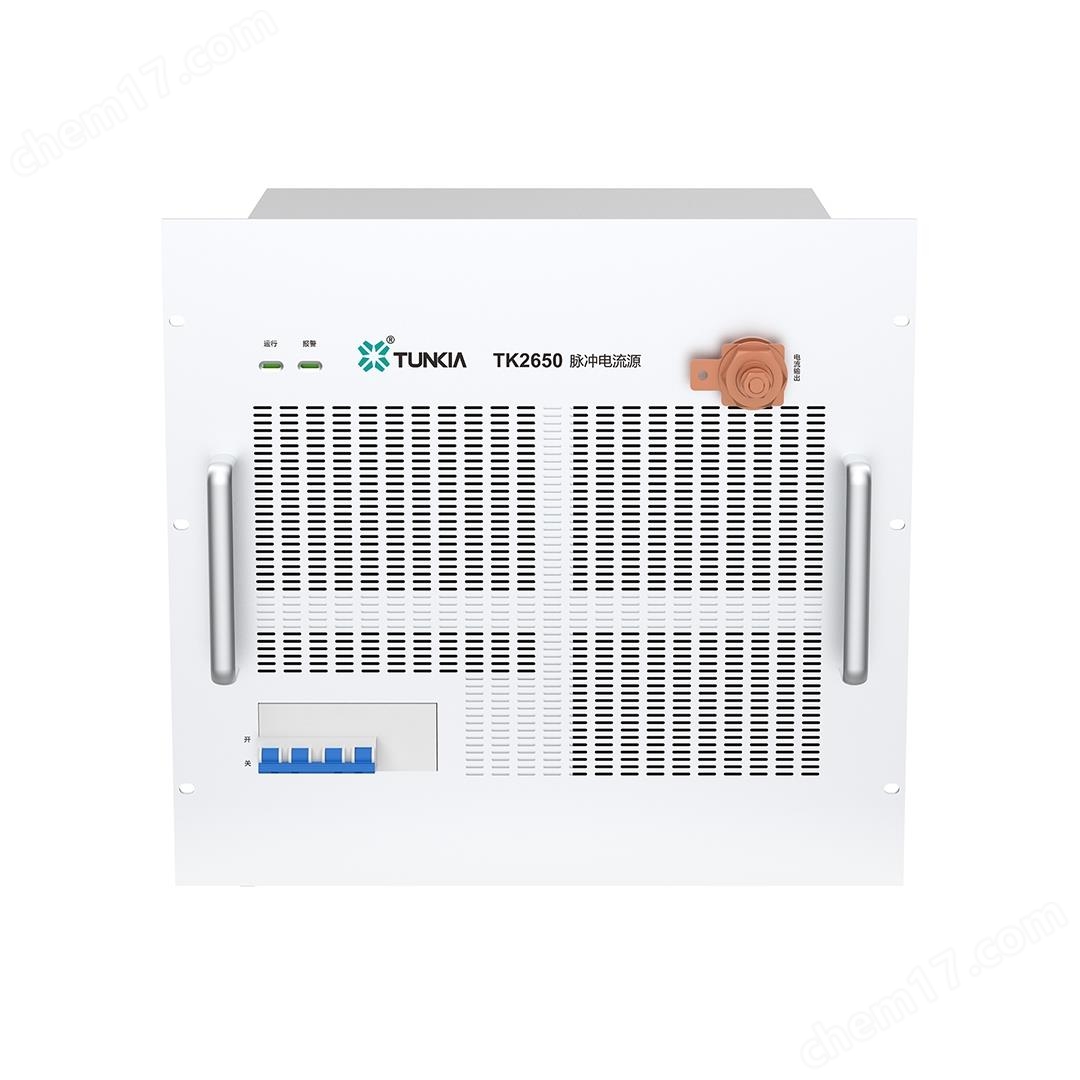

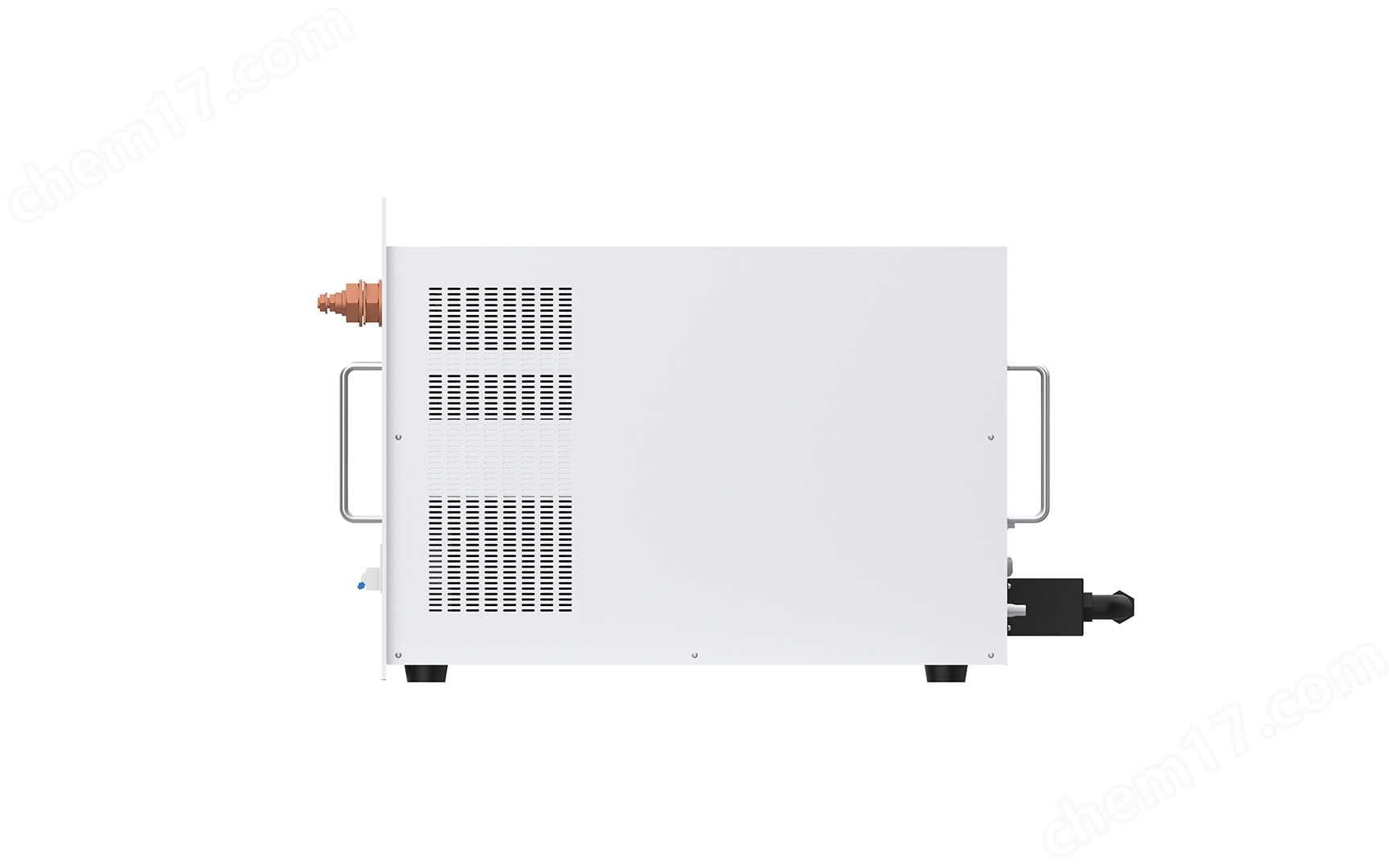

TK2650脈沖電流源

TK2650是一臺脈沖電流源裝置，最大可輸出500 A的脈沖電流，其脈沖幅值和脈沖寬度均可以設置和調節。脈沖上升與下降時間小于10 μs，具有較快的階躍響應性能。裝置配置的通信接口，可實現計算機程控操作，適用于測量電流傳感器、羅氏線圈等設備的響應時間，或校準脈沖分流器等。

TK2650脈沖電流源產品特征

• 脈沖電流輸出：500 A

• 脈沖寬度：1 ms ~ 100 ms

• 上升時間：≤10 μs

功能特點

快速上升沿

• 方案特點:輸出電流具有快速的上升沿特性,輸出500A電流時的上升時間優于10μs,此時的di/dt速率達到50A/us,滿足電流傳感器相關檢測標準中對信號源的要求。

主要應用

測量電流傳感器響應時間

• 產生的階躍電流信號同時通入串接的標準脈沖分流器和被檢電流傳感器。

• 通過示波器觀察分流器與傳感器二次信號的波形。

• 以脈沖信號的上升時間作為參考,測算被檢傳感器的響應時間。

TK2650脈沖電流源技術規格
