TA4350多表位電能質量模組檢測裝置

TA4350是一款多表位電能質量模組檢測裝置主要由三相精密標準功率源、測控臺、計算機及專用軟件等組成。該裝置以三相標準功率源的高穩定及高準確度的輸出為基礎，結合專用計算機軟件，可輸出12組模擬信號，也可輸出48組數字信號，具備基表+模組整表檢測的功能。

TA4350多表位電能質量模組檢測裝置產品特征

• 三相電壓標準源：6 V～360 V(相電壓)；

• 三相電流標準源：20 mA～24 A；

• 頻率、相位可調；虛功率輸出；

• 功率/電能準確度：0.05級；

• 諧波、間諧波、閃變、電壓暫升/暫降/短時中斷等功能；

• 數字信號輸出通道，用于校驗智能物聯電能表電能質量模組。

• 大尺寸液晶觸摸屏顯示，量值顯示直觀，操作便捷；

• 專用測試軟件（選配件）

功能特點

寬輸出范圍

• 寬范圍輸出的能力可覆蓋電力系統常用的物聯電表及擴展電能質量模組的校準。

專業測試軟件(選件)

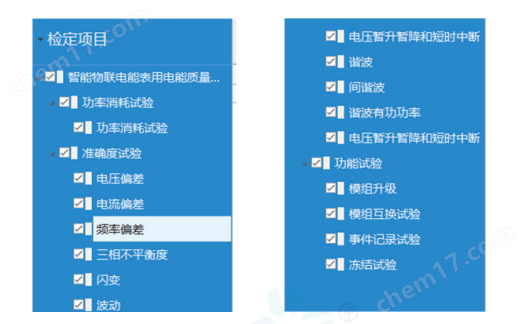

• 可選配自動化檢定軟件,適配多種物聯電表,參考Q/GDW1827-201X《三相智能物聯電能表技術規范(報批稿)》規定的規程要求的測試項目進行自動測試需求,并自動生成檢測報告,提高檢測效率。

• 支持被檢設備全自動或半自動校準,原始數據記錄、分析、管理及定制模板報告導出。

• 可根據客戶需求進行軟件功能定制,支持添加新規程測試需求的后續軟件升級。

TA4350多表位電能質量模組檢測裝置產品應用

檢基表/檢數字模塊

• 三相電壓標準源(ACV):輸出范圍6V~360V@45 Hz~65 Hz

• 三相電流標準源(ACI):輸出范圍20mA~24A@ 45 Hz~65 Hz

• 三相功率標準源:由三相電壓、電流獨立輸出且相位可調組成虛功率標準源。

• 數字信號源:支持國內主流電能質量監測裝置的通訊規約接入。

• 12表位模擬式基表架+48表位數字模組端口。

• 適用于校準0.2級及以下的功率/電能表,0.2級及以下的數字電能質量模組。
