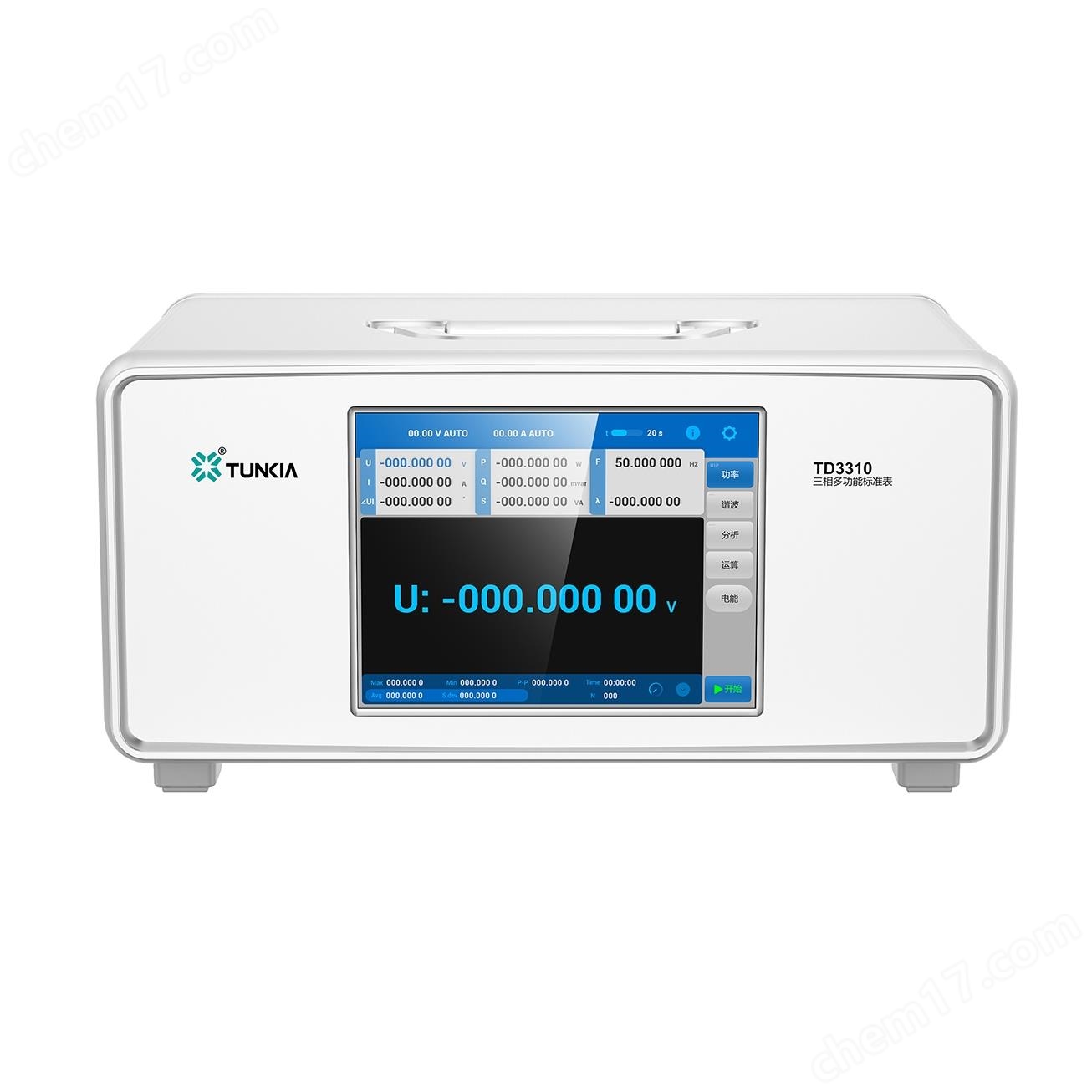

TD3310三相多功能標準表

TD3310是一款高精度的三相標準儀器，可在三相Y形/V形等接線方式下，同時測量回路中的多個電量如：電壓、電流、頻率、相位、諧波、有功功率/電能、無功功率/電能、視在功率、功率因數等。不僅適用于考核R46三相電能標準裝置，也可作為高等級的電能標準表使用。

TD3310三相多功能標準表產品特征

• 功率/電能準確度達0.01級。

• 電壓測量范圍：6 V～528 V (可定制更寬范圍)。

• 電流測量范圍：0.2 mA～120 A。

• 基波頻率：45 Hz～65 Hz（可選400Hz）。

• 電流采用一對接線柱輸入，無須換線。

• 相位測量不確定度典型值達0.003°。

• 電壓電流支持全自動量程換擋。

• 電壓電流均支持2~127次諧波測量。

• 具有被測電量綜合統計分析功能。

• 支持相量圖、頻譜圖、趨勢圖等圖形顯示。

• 具有標準電能脈沖輸入/輸出功能。

• 極限狀態下開關機，儀器不會損壞且量值準確。

• 豐富的通訊接口：USB、RS232、LAN。

• 配大尺寸液晶觸摸觸摸屏。

TD3310三相多功能標準表主要應用

考核交流電能計量標準

現場考核0.02級及以下的滿足R46指令的單相電能表檢定裝置、單相標準電能表;

可按JJG597規程對電能裝置進行考核,可完成的檢定項目如下:

·基本誤差                                     ·調節范圍                                    ·相序

·功率穩定度                                  ·測量重復性                                 ·監視示值誤差

·相互影響                                     ·對稱度                                        ·檢定周期內變差

·相間交變磁場影響                        ·短期穩定性變差                          ·負載影響

·多路輸出一致性                            ·調節細度                                    ·波形失真度

校準單相功率源/表

適用于校準0.02級及以下的單/三相功率源、功率表/標準電能表(需搭配穩定的功率源)。
