1.     概述

QMB型部分回轉礦用隔爆型小型閥門電動裝置，是針對煤礦使用條件而專門和的。適用于煤礦消防、降塵、井下中央水泵房射流泵和真空泵的配套。

QMB型部分回轉礦用隔爆型小型閥門電動裝置體積小、重量輕，可與DCS系統銜接，以實現自動化控制。

本產品的性能符合本公司企業標準Q/3204CN003-2011《QMB礦用隔爆型小型閥門電動裝置技術條件》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆型“d”保護的設備》的規定。防爆標志為ExdⅠ Mb。

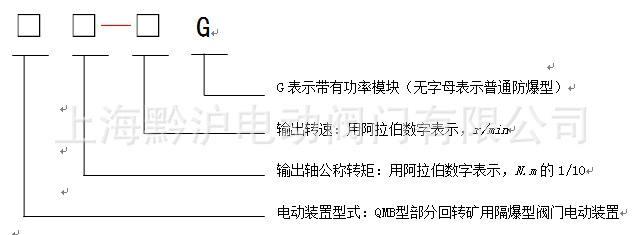

 2． 型號表示方法

型號示例：

QMB3.5-1.25：表示MQB型部分回轉礦用隔爆型電動裝置，輸出軸公稱轉矩為35N.m，輸出轉速為1.25r/min。

 3.     工作環境和主要技術參數

3.1電源：

額定電壓：單相AC127V；AC220V

頻    率：50Hz

控制電壓：DC24V

3.2工作制：短時10分鐘

3.3工作環境：

3.3.1大氣壓力80～110kPa；

3.3.2環境溫度：-20～+40℃；

3.3.3相對濕度：≤95%（+25℃時）；

3.3.4用于含有甲烷、煤塵爆炸性危險氣體的煤礦井下(采掘工作面除外)；

3.3.5防護等級：IP55

3.4型號規格和主要性能參數（見表1）

表1

4.外形及連接尺寸

4.1外形和外形尺寸（見圖1和圖2）

4.2與閥門連接的結構示意圖及尺寸（見圖3、表2和圖4、表3）

表3

注：QMB9/15/25出廠標配均為F07

QMB系列電動裝置電氣原理圖及端子接線圖（見圖5及圖6）:

 說明：M－電機   C－電容  E－接地  L、N－主電源輸入  開閥、關閥－無源接點輸入控制開到位、關到位、開力矩、關力矩－均為無源接點輸出

7.安裝、拆卸及注意事項

  7.1電動裝置安裝前須進行下列各項檢查，如不符合要求，則不準投入使用。

    a.有安全標志和安全標志編號，有防爆標志和防爆合格證編號，并與電動裝置的使用場所要求一致；

    b．隔爆外殼各零部件連接正確，緊固可靠；

    c．所有隔爆零件應無裂紋和影響隔爆性能的缺陷；

7.2安裝前應將電動裝置存放于清潔干燥的室內，若存放于室外，應與地面保持一定的高度，并應有防潮、防雨措施。

7.3本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作。

7.4安裝時應保證維修檢查人員拆卸各部件所需的空間。

7.5與閥門連接的螺栓不得低于8.8級。

7.6安裝或重裝后，*電動操作，必須使閥門處于中間位置檢查開、關方向，必須按調試要求進行逐項調試，檢查各部件正常后，才能投入使用。

7.7手-電動操作時不須切換，手輪旋向與輸出軸旋向一致，順時針為關閥，逆時針為開閥；電動時請勿轉動手輪。

7.8不得在陰雨天于戶外打開電氣箱蓋、電機等密封部位。

7.9不得在爆炸性環境下拆去與電氣有關的箱蓋調試電動裝置，打開電氣箱蓋時，必須先切斷電源。

7.10安裝、拆卸、調試時不可損傷密封面、密封件，要注意保護隔爆面，不得磕碰、劃傷。并應在隔爆面上涂防銹油204-1，電氣箱蓋及電纜進出口應蓋嚴緊固，以防雨水或潮氣進入，造成電器元件失效及零件銹蝕。

7.11視窗不得與硬物碰撞。

7.12本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間。

7.13閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。

7.14電動裝置“嚴禁帶電開蓋！”

8.故障及排除方法
