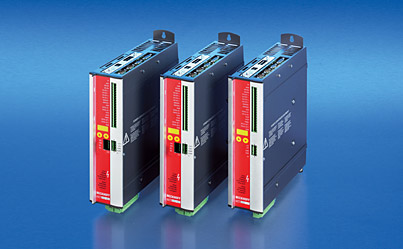

全數字伺服驅動器集成有先進的電子功率裝置，結構緊湊，尺寸小。它集成了 EMC 濾波器，插拔式連接器，可非常簡便經濟地安裝到控制柜中。

內部 32 位微處理器可提供高質量的控制，采樣時間快至 62 μs 以內。支持多種現場總線接口使它可以集成到多種控制系統之中：Lightbus，PROFIBUS，SERCOS 接口，CANopen，DeviceNet，以太網等。與 AM2xxx、AM3xxx 和 AL2xxx 系列同步伺服電機配套使用，緊湊型伺服驅動器是一種理想的伺服驅動系統。

特性

-	集成編碼器接口，可連接高精度單圈或多圈正余弦編碼器作為反饋裝置
-	三相電源， 230 V-10% ... 480 V+10%, 50 Hz; 208 V-10% ... 480 V+10%, 60 Hz
-	集成主濾波器，zui大 20 A
-	所有屏蔽接口直接安裝在放大器上
-	直流中間回路可與再生電路并聯
-	通過 RS232 接口編程
-	內置 CANopen 接口
-	通過操作驅動器上 2 個按鍵，LED 顯示驅動器的狀態信息
-	重啟鎖，可選

技術參數	AX2003	AX2006	AX2010	AX2020
額定輸出電流	3 A	6 A	10 A	20 A
額定供電電壓	3 x (230 ... 480) V AC ±10%, 50 ... 60 Hz
額定負載 S1 運行	2 kVA	4.2 kVA	7 kVA	14 kVA
額定中間回路電壓 直流電壓	(310 – 675) V DC
額定輸出電流 (rms 值 3%)	3 Arms	6 Arms	10 Arms	20 Arms
峰值輸出電流 (zui大約 5 s 3%)	6 Arms	12 Arms	20 Arms	40 Arms
再生電路連續功率(RBint)	80 W	200 W	200 W	200 W
連續輸出再生(RBext) zui大	1 kW	1 kW	1 kW	1 kW
重量	4 kg	4 kg	5 kg	7.5 kg

外形尺寸	AX2003	AX2006	AX2010	AX2020
高，不包括連接器	275 mm	275 mm	275 mm	275 mm
寬	70 mm	70 mm	70 mm	120 mm
深，不包括連接器	265 mm	265 mm	265 mm	265 mm

伺服驅動器 AX2000

訂購信息	AX20xx-0000-000z
AX2003-0000-0000	全數字緊湊型伺服驅動器, 額定電流 3 A, CANopen 接口
AX2006-0000-0000	全數字緊湊型伺服驅動器, 額定電流 6 A, CANopen 接口
AX2010-0000-0000	全數字緊湊型伺服驅動器, 額定電流 10 A, CANopen 接口
AX2020-0000-0000	全數字緊湊型伺服驅動器, 額定電流 20 A, CANopen 接口
AX2003-0000-0001	全數字緊湊型伺服驅動器, 額定電流 3 A, CANopen 接口, 重啟鎖
AX2006-0000-0001	全數字緊湊型伺服驅動器, 額定電流 6 A, CANopen 接口, 重啟鎖
AX2010-0000-0001	全數字緊湊型伺服驅動器, 額定電流 10 A, CANopen 接口, 重啟鎖
AX2020-0000-0001	全數字緊湊型伺服驅動器, 額定電流 20 A, CANopen 接口, 重啟鎖

可選用 AX2090-IO01 I/O 接口卡擴展。

帶現場總線接口的伺服驅動器 AX2000-Bxxx

訂購信息	AX20xx-Byyy-000z
AX2003-B110-000z	全數字緊湊型伺服驅動器, 額定電流 3 A, EtherCAT 接口
AX2006-B110-000z	全數字緊湊型伺服驅動器, 額定電流 6 A, EtherCAT 接口
AX2010-B110-000z	全數字緊湊型伺服驅動器, 額定電流 10 A, EtherCAT 接口
AX2020-B110-000z	全數字緊湊型伺服驅動器, 額定電流 20 A, EtherCAT 接口
AX2003-B200-000z	全數字緊湊型伺服驅動器, 額定輸出電流 3 A, Lightbus 接口
AX2006-B200-000z	全數字緊湊型伺服驅動器, 額定輸出電流 6 A, Lightbus 接口
AX2010-B200-000z	全數字緊湊型伺服驅動器, 額定輸出電流 10 A, Lightbus 接口
AX2020-B200-000z	全數字緊湊型伺服驅動器, 額定輸出電流 20 A, Lightbus 接口
AX2003-B310-000z	全數字緊湊型伺服驅動器, 額定輸出電流 3 A, PROFIBUS-DP 接口
AX2006-B310-000z	全數字緊湊型伺服驅動器, 額定輸出電流 6 A, PROFIBUS-DP 接口
AX2010-B310-000z	全數字緊湊型伺服驅動器, 額定輸出電流 10 A, PROFIBUS-DP 接口
AX2020-B310-000z	全數字緊湊型伺服驅動器, 額定輸出電流 20 A, PROFIBUS-DP 接口
AX2003-B520-000z	全數字緊湊型伺服驅動器, 額定輸出電流 3 A, DeviceNet 接口
AX2006-B520-000z	全數字緊湊型伺服驅動器, 額定輸出電流 6 A, DeviceNet 接口
AX2010-B520-000z	全數字緊湊型伺服驅動器, 額定輸出電流 10 A, DeviceNet 接口
AX2020-B520-000z	全數字緊湊型伺服驅動器, 額定輸出電流 20 A, DeviceNet 接口
AX2003-B750-000z	全數字緊湊型伺服驅動器, 額定輸出電流 3 A, SERCOS 接口
AX2006-B750-000z	全數字緊湊型伺服驅動器, 額定輸出電流 6 A, SERCOS 接口
AX2010-B750-000z	全數字緊湊型伺服驅動器, 額定輸出電流 10 A, SERCOS 接口
AX2020-B750-000z	全數字緊湊型伺服驅動器, 額定輸出電流 20 A, SERCOS 接口
AX2003-B900-000z	全數字緊湊型伺服驅動器, 額定輸出電流 3 A, Ethernet 接口
AX2006-B900-000z	全數字緊湊型伺服驅動器, 額定輸出電流 6 A, Ethernet 接口
AX2010-B900-000z	全數字緊湊型伺服驅動器, 額定輸出電流 10 A, Ethernet 接口
AX2020-B900-000z	全數字緊湊型伺服驅動器, 額定輸出電流 20 A,

選項 z = 0： 無重啟鎖；z = 1： 有重啟鎖
