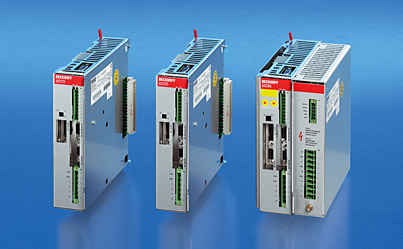

倍福 全數字緊湊型伺服驅動器 AX2500
閱讀：1316 發布時間：2017-8-15
作為AX2000伺服驅動器產品線的擴充，Beckhoff系統整合了模塊化的驅動 AX2500 系列。AX2500 和 AX2000 驅動器的軟件是全兼容的。多軸系統的zui大配置為 8 軸系統，也就是一個主模塊附帶 7 個軸擴展模塊。主模塊由電源模塊、用于電源和輔助電源的主電源濾波器、再生電路、再生電阻和電源輸出平臺組成。后續的軸擴展模塊只需簡單的通過中間回路連接在主模塊上即可，它還用于直流 24V DC 輔助電源的連接。這就為用戶提供了一個非常緊湊、經濟的伺服系統，并且可以柔性的配置。相對比于單軸系統，連線和調試工作都減少了。這樣也減少了出錯的可能性。
和 AX2000 系統相類似，通過各種現場總線 AX2500 可以很方便的集成到各種控制系統中：Lightbus，PROFIBUS，SERCOS接口，CANopen，DeviceNet。AX2500 伺服驅動器可以使用帶有旋轉變壓器或者單圈/多圈值編碼器的伺服電機。它可以控制直線電機或者同步伺服電機，并帶有電機電纜和反饋電纜等多種附件。
特點：
| - | 電源連接 |
| - | 電源模塊中含主濾波器 |
| - | 符合所有的相關標準：CE, UL, cUL |
| - | 屏蔽直接連接到 AX2500 |
| - | 24 V DC 接口 |
| - | 使能接口 |
| - | RS232 接口 |
| - | 共中間回路連接 |
| - | BTB (“伺服就緒”)觸點 |
| - | 供電電壓：對于供電模塊 AX2503/AX2506 為 1 x / 3 x 115 V AC…230 V AC；對于供電模塊 AX2513/AX2516 為 3 x 230 V AC ... 400 V AC |
| - | 可以不接地操作 |
| - | 簡便的機械安裝 |
| - | 伺服驅動器只有兩種不同安裝寬度；主模塊：100 mm；軸模塊：50 mm |
| - | 安裝在 300 mm 的導軌上 |
| 技術參數 | AX2503 | AX2506 | AX2513 | AX2516 |
| 功能 | 主模塊 | 主模塊 | 主模塊 | 主模塊 |
| 額定輸出電流 | 3 A | 6 A* | 3 A | 6 A* |
| 額定供電電壓 | 1 x 115 ... 3 x 230 V AC ± 10%, 50 ... 60 Hz | 3 x (230 ... 400) V AC ± 10%, 50 ... 60 Hz | ||
| zui大功率 S1 模式下的多軸系統 | 7 kVA | 7 kVA | 12 kVA | 12 kVA |
| 中間回路額定電壓 | (160 - 310) V DC | (160 - 310) V DC | (310 - 560) V DC | (310 - 560) V DC |
| 額定輸出電流 (rms 值 3%) | 3 Arms | 6 Arms* | 3 Arms | 6 Arms* |
| 峰值輸出電流 (zui大約 5 s 3%) | 9 Arms | 12 Arms* | 9 Arms | 12 Arms* |
| 連續輸出再生電路 (RBint) | 40 W | 40 W | 40 W | 40 W |
| 技術參數 | AX2523 | AX2526 |
| 功能 | 軸模塊 | 軸模塊 |
| 額定輸出電流 | 3 A | 6 A* |
| 額定供電電壓 | - | - |
| zui大功率 S1 模式下的多軸系統 | - | - |
| 中間回路額定電壓 | (160 - 560) V DC | (160 - 560) V DC |
| 額定輸出電流 (rms 值 3%) | 3 Arms | 6 Arms* |
| 峰值輸出電流 (zui大約 5 s 3%) | 9 Arms | 12 Arms* |
| 連續輸出再生電路 (RBint) | - | - |
| 外形尺寸 | AX2503 | AX2506 | AX2513 | AX2516 | AX2523 | AX2526 |
| 高，不包括連接器 | 230 mm | 267 mm* | 230 mm | 267 mm* | 230 mm | 267 mm* |
| 寬 | 100 mm | 100 mm | 100 mm | 100 mm | 50 mm | 50 mm |
| 深，不包括連接器 | 240 mm | |||||
* 包括風扇
伺服驅動器 with fieldbus 接口 AX2500-Bxxx
| 訂購信息 | AX25xx-Bxxx-0000 |
| AX2503-B200-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 3 A, Lightbus 接口 |
| AX2506-B200-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 6 A*, Lightbus 接口 |
| AX2513-B200-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 3 A, Lightbus 接口 |
| AX2516-B200-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 6 A*, Lightbus 接口 |
| AX2523-B200-0000 | 軸模塊, 額定輸出電流 3 A, Lightbus 接口 |
| AX2526-B200-0000 | 軸模塊, 額定輸出電流 6 A*, Lightbus 接口 |
 | |
| AX2503-B310-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 3 A, PROFIBUS-DP 接口 |
| AX2506-B310-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 6 A*, PROFIBUS-DP 接口 |
| AX2513-B310-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 3 A, PROFIBUS-DP 接口 |
| AX2516-B310-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 6 A*, PROFIBUS-DP 接口 |
| AX2523-B310-0000 | 軸模塊, 額定輸出電流 3 A, PROFIBUS-DP 接口 |
| AX2526-B310-0000 | 軸模塊, 額定輸出電流 6 A*, PROFIBUS-DP 接口 |
| |
| AX2503-B510-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 3 A, CANopen 接口 |
| AX2506-B510-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 6 A*, CANopen 接口 |
| AX2513-B510-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 3 A, CANopen 接口 |
| AX2516-B510-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 6 A*, CANopen 接口 |
| AX2523-B510-0000 | 軸模塊, 額定輸出電流 3 A, CANopen 接口 |
| AX2526-B510-0000 | 軸模塊, 額定輸出電流 6 A*, CANopen 接口 |
| |
| AX2503-B750-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 3 A, SERCOS 接口 |
| AX2506-B750-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 6 A*, SERCOS 接口 |
| AX2513-B750-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 3 A, SERCOS 接口 |
| AX2516-B750-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 6 A*, SERCOS 接口 |
| AX2523-B750-0000 | 軸模塊, 額定輸出電流 3 A, SERCOS 接口 |
| AX2526-B750-0000 | 軸模塊, 額定輸出電流 6 A*, SERCOS 接口 |
| |
| AX2503-B900-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 3 A, Ethernet 接口 |
| AX2506-B900-0000 | 主模塊, 115 V ... 230 V, 額定輸出電流 6 A*, Ethernet 接口 |
| AX2513-B900-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 3 A, Ethernet 接口 |
| AX2516-B900-0000 | 主模塊, 230 V ... 400 V, 額定輸出電流 6 A*, Ethernet 接口 |
| AX2523-B900-0000 | 軸模塊, 額定輸出電流 3 A, Ethernet 接口 |
| AX2526-B900-0000 | 軸模塊, 額定輸出電流 6 A*, Ethernet 接口 |
* 包括風扇
帶 DeviceNet 接口的伺服驅動器根據要求可供貨
