AL2400 系列三相同步直線伺服電機擴展了低端電機產品線。這些直線伺服電機尤其適用于安裝空間狹小的應用場合。初級部件包含一個帶槽疊片鐵芯，帶嵌入式銅線繞組，通常用作運動部件。次級部件包含有用來固定*磁鐵的鋼板。
AL2400 系列有 2 種不同的電機， 但它們的寬度*相同，均為 51 mm。這意味著，所有電機都可使用相同的磁板 磁板有三種不同的長度，可以任意組合。它們配有一個不銹鋼蓋，可在整個運動過程中提供保護，防止金屬碎片進入磁板之間的接縫。
初級部件為封閉式設計，防護等級為 IP 64，可用于有腐蝕作用的環境。初級部件還配有一根 0.5 m 的電纜和預裝配連接器，因而可以通過插頭連接快速連接到接線盒或伺服驅動器。這顯著降低了布線復雜性，避免發生錯誤。
AL2xxx 系列直線電機可以與AX2xxx 或 AX5000 伺服驅動器配套使用，zui適用于要求在短距離內快速加速的動態運動控制場合。
所有 AL2xxx 列的直線電機都具有相同的極距（24 mm）。電機接口與其它 AL2xxx 系列電機的接口兼容。



特性

• 速度為 8 m/s
• zui大加速度 30 g
• 峰值力 120 N – 240 N
• 無機械磨損
• *無背隙，剛性控制響應
• 極定位，高重復性
• 直接的推力，極低的閉鎖力
• 極低的熱阻，高設備利用率
• 集成溫度傳感器，防止熱過載
• 可輕松與 AX2xxx/AX5000 配套使用
• 通過預裝配電纜，可與 AX2xxx/AX5000 連接
• UL/CSA



適用于直線伺服電機的反饋系統

MES 系統可記錄磁板磁鐵的磁場，通過內置電子線路，為 AX2xxx/AX5000 系列伺服驅動器提供編碼器信號，用于換相以及轉速和位置控制。電機每轉 24 mm，該 MES 系統便提供一個正弦振蕩，精度可達 1/10 mm。

接線盒

除此之外，Beckhoff 還提供一個接線盒，在一側連接電機電纜、反饋電纜和熱保護電纜，在另一側連接預裝配的電機和編碼器電纜。

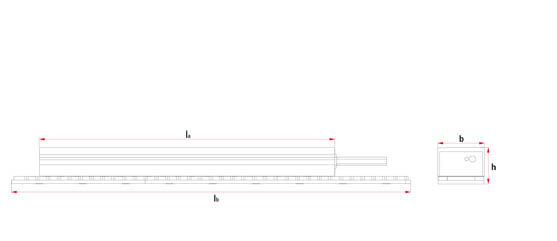

外形尺寸
