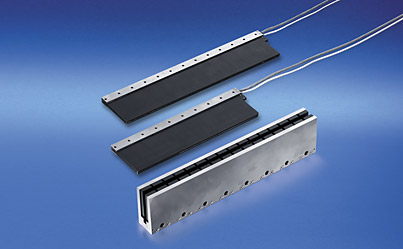

和AL2000系列相比, AL3000系列直線電機沒有鐵芯。這樣線圈就不會被永磁鐵吸住，避免了在永磁鐵和鐵芯之間由于磁力導致的牽引。無鐵直線電機的優點體現在半導體和等離子/LCD 面板生產中尤其明顯，在這些領域中同步操作和定位精度要求都很高。無鐵芯另外一個好處是由于線圈的重量和自感的減少而帶來的電機的動態性能的提高。因此，無鐵直線電機是理想的驅動，因?yàn)樗粫a(chǎn)生邊緣干擾效應，另外可以和負載之間直接簡單地連接。這樣，為達到要求的精度，可以把控制環的增益設得很高。

特性：

–	電機和負載之間剛性連接，消除了背隙
–	沒有牽引現象，具有很高的同步性
–	低電感帶來的高動態性
–	線圈重量小，動態性高
–	高磁力密度
–	直接快速輸出推力，沒有位置超調
–	控制環的高增益可以顯著提高定位的精度
–	維護簡單，沒有磨損，在潔凈室中是理想的應用
–	zui大速度2.7 m/s（N 型）或6.6m/s(S 型)

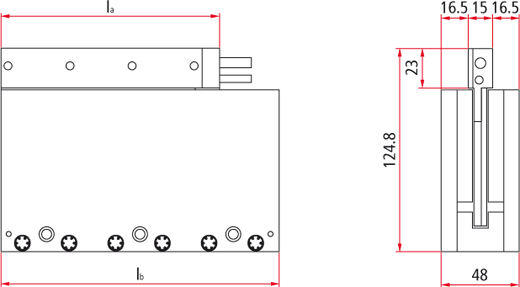

尺寸

尺寸 b Ia AL3803 15 mm 134 mm AL3806 15 mm 248 mm AL3809 15 mm 362 mm AL3812 15 mm 476 mm AL3818 15 mm 704 mm   技術參數 AL3803 AL3806 AL3809 AL3812 AL3818 繞組型式 N | S N | S N | S N | S N 電機配置 三相同步直線電機 230 V AC 峰值力 3 秒 (F峰值) 700 N 1400 N 2100 N 2800 N 4200 N 峰值電流 (I峰值) 5.6 A |  13.9 A 11.3 A |  28 A 16.9 A |  42 A 22.6 A |  56 A 34 A 空冷時的連續力 (Fca) 104 N 208 N 312 N 416 N 624 N 連續電流 (Ic) 1.14 A | 2.8 A 2.27 A | 5.6 A 3.4 A |  8.4 A 4.5 A | 11.2 A 6.8 A 連續功耗 (Pc) 82 W 165 W 247 W 330 W 494 W 力常數 (Kf) 124 N/A | 50.3 N/A 124 N/A | 50.3 N/A 124 N/A | 50.3 N/A 124 N/A | 50.3 N/A 124 N/A 電機常數 (Km) 323 N²/W 647 N²/W 970 N²/W 1293 N²/W 1940 N²/W zui大速度 2.7 m/s |  6.6 m/s 2.7 m/s |  6.6 m/s 2.7 m/s |  6.6 m/s 2.7 m/s |  6.6 m/s 2.7 m/s 極距 57 mm 每相繞組電阻 (Rf) 15.8 Ω |  2.6 Ω 7.9 Ω |  1.29 Ω 5.3 Ω | 0.86 Ω 4 Ω |  0.65 Ω 2.6 Ω 每相繞組感抗 (Lf) 28 mH |  4.6 mH 14 mH |  2.3 mH 9 mH |  1.5 mH 7 mH |  1.2 mH 4.7 mH 熱阻 (Rth) 1.04 °C/W 0.52 °C/W 0.35 °C/W 0.26 °C/W 0.17 °C/W 磁力 (Fa) 0 N 線圈重量 (Mp) 0.55 kg 0.95 kg 1.35 kg 1.75 kg 2.55 kg 溫度傳感器 PTC 1 kΩ 訂購信息 AL38xx-0000 初級部件 AL3803-000z 直線伺服電機, 230 V AC, FP = 700 N, FC = 104 N AL3806-000z 直線伺服電機, 230 V AC, FP = 1400 N, FC = 208 N AL3809-000z 直線伺服電機, 230 V AC, FP = 2100 N, FC = 312 N AL3812-000z 直線伺服電機, 230 V AC, FP = 2800 N, FC = 416 N AL3818-0000 直線伺服電機, 230 V AC, FP = 4200 N, FC = 624 N 選項 z = 0: N 型, zui大 2.7 m/s, z = 1: S 型, zui大 6.6 m/s 訂購信息 AL39xx-0000 次級部件 AL3910-0000 磁軛 (lb = 114 mm, 重量 25.5 kg/m) AL3920-0000 磁軛 (lb = 171 mm, 重量 25.5 kg/m) AL3930-0000 磁軛 (lb = 456 mm, 重量 25.5 kg/m) 訂購信息 AL2250-0000 連接盒 AL2250-0000 連接盒，用于電機、編碼器和熱保護電纜
