嵌入式 PC CX1030
閱讀：474 發布時間：2017-8-23

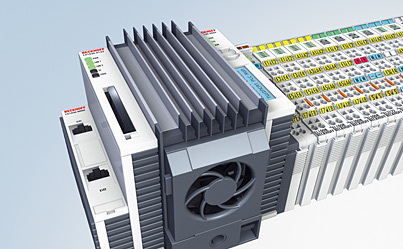

CX1030 采用了 1.8 GHz In® Pentium® M 的 CPU，到目前為止，是 Beckhoff 性能zui高的一款嵌入式PC。除了高速 CPU 所必需的風扇以外，其余軟件和硬件特征均與 CX1020 *相同。高品質的風扇由雙球軸承支撐，安裝于一個托架中，需要現場更換時不必使用任何工具和接線。風扇的速度可以通過軟件監視。CX1030 結合 EtherCAT 和 TwinCAT，可實現毫秒級以下的快速控制過程，即 XFC - eXtreme Fast Control（極速控制技術）。
CX1030 基本 CPU 模塊在 DIN 導軌上提供了 Pentium® M 的性能。使用高性能的 1.8 GHz In® Pentium® M CPU，CX1030 拓展了 CX 系列產品。CPU 通過冷卻單元散熱，冷卻單元的底部安裝了一個易于更換的風筒。
除了 CPU 和芯片之外，CX1030 還包括內存，標準配置為 256 MB DDR 內存，可擴展到 512 M或 1 G。控制器從 CF 卡引導啟動。
CX1030 的基本配置還包括一個 64 MB 的 CF 卡和 2 個連接到內置交換機的 RJ 45 以太網接口。兩個 RJ 45 連接到內置的交換機，無需另加以太網交換機就可以簡便地實現線型拓撲。CPU 模塊的兩邊都有 PC/104 接口，可以連接所有 CX 家族的其它組件。電源模塊包含一個被動散熱單元。
其操作系統可以是 Windows CE 或者 嵌入式 Windows XP。裝上 TwinCAT 自動化軟件，CX1030 系統就可實現強大的 PLC 和運動控制功能，可用于 無論帶或不帶可視化界面的場合。與 CX1010 不同，CX1030 上還可以運行 TwinCAT NC I，用于控制軸的插補運動。
基本 CPU 模塊可以加裝其它系統接口或現場總線連接。CPU 模塊需要 CX1100 類型的電源模塊。CX 系列的所有 CX1500 現場總線模塊和所有 CX1100 電源單元都可與 CX1030 相結合使用。CX1100-0004 電源單元則用于直接連接 CX1030 和 EtherCAT 端子。CX1030 結合 EtherCAT 和 TwinCAT 可實現毫秒級以下的循環響應時間。
| 技術參數 | CX1030-0xxx |
| 處理器 | In® Pentium® M, 時鐘頻率 1.8 GHz |
| 閃存 | 64 MB CF 卡 |
| 內部主存 | 256 MB DDR RAM (可擴展至 512 MB, 1 GB) |
| 接口 | 2 x RJ 45 (以太網, 內部交換機), 10/100 Mbit/s |
| 冷卻 | 冷卻模塊 + 風扇盒，特點是利用雙球軸承控制風扇速度，可改裝到前面 |
| 診斷 LED | 1 x 電源, 2 x 網絡連接/活動, 1 x 看門狗, 1 x 閃存讀取 |
| 擴展插槽 | 1 x CF卡， I和II型，帶彈出裝置 |
| 時鐘 | 由內部電池支持的時鐘，用于時間和日期 |
| 操作系統 | Microsoft Windows CE 或 Microsoft 嵌入式 Windows XP |
| 控制軟件 | TwinCAT PLC 實時系統, NC PTP 實時系統, NC I 實時系統 |
| 系統總線 | 16 位ISA （標準PC 104總線） |
| 電源 | 經系統總線 （通過 CX1100 電源模塊） |
| zui大功耗 | 32 W （包括 CX1030-N0xx 接口模塊） |
| 尺寸 (W x H x D) | 96 mm x 121 mm x 98 mm |
| 重量（約） | 600 g |
| 工作溫度 | 0 °C ... +50°C |
| 儲藏溫度 | -25 °C ... +85 °C |
| 相對濕度 | 95 %, 無凝結 |
| 抗振動/抗沖擊性能 | 符合標準 EN 60068-2-6/EN 60068-2-27/29 |
| 抗電磁及瞬時脈沖干擾/靜電放電 | 符合標準 EN 61000-6-2 (靜電放電，脈沖)/EN 61000-6-4 |
| 防護等級 | IP 20 |

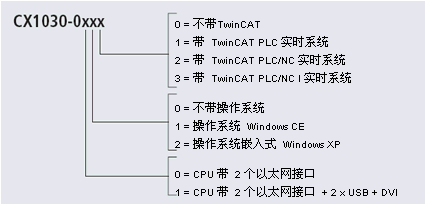

基本 CPU 模塊的定貨標識符按以下規則：
不是任意的組合都允許，“訂購信息”表中以“x”號表示允許的組合。
| 訂購信息 | DVI/USB | 無操作 系統 | Windows CE XP Emb. | 不帶 TwinCAT | TwinCAT PLC NC NC-I 實時系統 | |||
| CX1030-0000 | – | x | – | – | x | – | – | – |
| CX1030-0010 | – | – | x | – | x | – | – | – |
| CX1030-0011 | – | – | x | – | – | x | – | – |
| CX1030-0012 | – | – | x | – | – | x | x | – |
| CX1030-0013 | – | – | x | – | – | x | x | x |
| CX1030-0100 | x | x | – | – | x | – | – | – |
| CX1030-0110 | x | – | x | – | x | – | – | – |
| CX1030-0111 | x | – | x | – | – | x | – | – |
| CX1030-0112 | x | – | x | – | – | x | x | – |
| CX1030-0113 | x | – | x | – | – | x | x | x |
| CX1030-0020 | – | – | – | x | x | – | – | – |
| CX1030-0021 | – | – | – | x | – | x | – | – |
| CX1030-0022 | – | – | – | x | – | x | x | – |
| CX1030-0023 | – | – | – | x | – | x | x | x |
| CX1030-0120 | x | – | – | x | x | – | – | – |
| CX1030-0121 | x | – | – | x | – | x | – | – |
| CX1030-0122 | x | – | – | x | – | x | x | – |
| CX1030-0123 | x | – | – | x | – | x | x | x |
