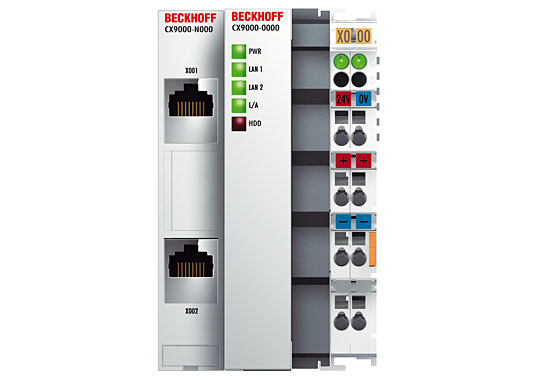

CX9000 是一個緊湊型的，安裝于導軌上的以太網控制器，它可以直接連接防護等級為 IP20 的 Beckhoff I/O 系統。CX9000 有兩個基本的版本：一個用于帶 K 總線的總線端子，另外一個用于帶 E 總線的 EtherCAT。CX9000 包括 CPU，帶兩種配置的內部閃存，主內存 (RAM)（有兩種尺寸可用）及用作非易失性內存的 NOVRAM?；九渲眠€包括兩個以太網 RJ 45 接口。這兩個接口與一個內部交換機相連，用戶可以在不使用額外以太網交換機的情況下創建線型拓撲結構。

該設備還以 I 和 II 型 CF 卡的形式提供了可選的存儲介質。該設備適用于微軟公司的 Windows CE 操作系統。TwinCAT自動化軟件把 CX9000 系統轉化為功能強大的 PLC 和運動控制系統，可以在帶或不帶可視化功能的情況下進行操作。CPU 模塊還可以連接更多的系統接口?？蛇x模塊 CX9000-N010 可通過 DVI 或 VGA 輸入經由 DVI 或 USB 接口連接到 Beckhoff 控制面板或標準顯示器。諸如打印機、掃描儀、鼠標、鍵盤、海量存儲器、CR-RW 等設備可以通過 USB 2.0 接口進行連接。CX9000-N030 提供了兩個串行 RS232 接口，zui大傳輸速度可以達到 115kbaud。這兩個接口可作為 RS422/RS485，此時該模塊型號為 CX9000-N031。



技術數據	CX900x-000x	CX900x-100x
處理器	帶有 Xscale® 技術的 266MHz In® IXP420
內部閃存	16 MB 閃存（內部，可擴展到32MB）
內部主存	64 MB RAM（內部，可擴展到128MB）
接口	2×RJ 45（內部交換機），10/100 Mbit
診斷用 LED 顯示	1 x 電源，2 x 局域網， 1 x L/A,，1 x 閃存讀取	1 x 電源, 2 x 局域網， 1 x K-bus, 1 x 閃存讀取
擴展插槽	1×II 型 CF 卡插槽，帶有彈出設備
時鐘	由由內部電池支持的時鐘，用于時間和日期
操作系統	微軟公司的 Windows CE
控制軟件	TwinCAT CE PLC 實時系統或 TwinCAT CE NC PTP 實時系統
電源	24 V DC (-15%/+20%)
電介質強度	500 Vrms （電源/內部電子設備）
I/O 端子供電	E 總線（EtherCAT 端子）	K 總線（總線端子）
NOVRAM	128k 字節
I/O-DPRAM	–	4k 字節
電源 I/O 端子	2 A
zui大功耗	6W（包括 CX9000-xxxx 系統接口）
尺寸 (W x H x D)	47 mm x 100 mm x 91 mm
近似重量	250 g
工作溫度	0 °C ... +55 °C
儲藏溫度	-25 °C ... +85 °C
相對濕度	95%，無冷凝
抗振動/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁及瞬時脈沖干擾/靜電放電	符合 EN 61000-6-2（ESD，脈沖）EN 61000-6-4 標準
防護等級	IP 20

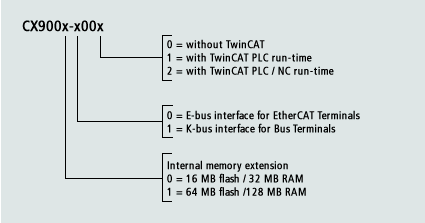

基本 CPU 模塊的型號標識符按照如下方式導出：

并非所有設備組合方式都是可行的，“訂購信息”表格中給出了允許的設備組合情況。



訂購信息	16 MB 閃存 32 MB RAM	64 MB 閃存 128 MB RAM	E-總線	K-總線	無 TwinCAT	TwinCAT PLC 實時系統	TwinCAT NC 實時系統
CX9000-0000	x	-	x	-	x	-	-
CX9000-0001	x	-	x	-	-	x	-
CX9000-0002	x	-	x	-	-	-	x
CX9001-0000	-	x	x	-	x	-	-
CX9001-0001	-	x	x	-	-	x	-
CX9001-0002	-	x	x	-	-	-	x
CX9000-1000	x	-	-	x	x	-	-
CX9000-1001	x	-	-	x	-	x	-
CX9000-1002	x	-	-	x	-	-	x
CX9001-1000	-	x	-	x	x	-	-
CX9001-1001	-	x	-	x	-	x	-
CX9001-1002	-	x	-	x	-	-	x
