您好, 歡迎來到化工儀器網(wǎng)
軼諾 | 同您說說洛氏硬度試驗的試驗方法和注意事項
大學(xué)生金相大賽期間，多次被問到布、洛、維硬度計的測試原理、試驗方法、對工件表面的要求、標準規(guī)定等問題。對于洛氏硬度試驗，國際標準針對以下三個部分都有詳細介紹，匯總被經(jīng)常問到的問題，本文主要介紹金屬材料洛氏硬度試驗方法，以饋讀者。
試 驗
方 法
硬度計的
檢驗與校準
標準硬度塊
的標定
01
洛氏硬度試驗
試驗方法
金屬材料

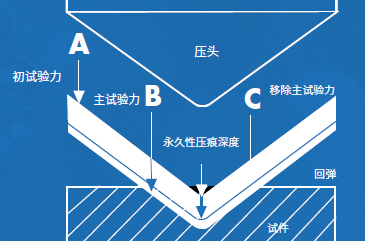

原理：將壓頭(金剛石圓錐、硬質(zhì)合金球)分兩個步驟壓入試樣表面,經(jīng)規(guī)定保持時間后,卸除主試驗力,測量在初試驗力下的殘余壓痕深度h，從而計算出洛氏硬度值。
試樣表面：應(yīng)平坦光滑,不應(yīng)有氧化皮及外來污物,或油脂；
試樣表面應(yīng)能保證壓痕深度的精確測量，除非產(chǎn)品或材料標準另有規(guī)定；在做可能會與壓頭粘結(jié)的活性金屬的硬度試驗時,例如鈦,可以使用某種合適的油性介質(zhì)(例如煤油)。使用的介質(zhì)應(yīng)在試驗報告中注明。
試驗方法
試驗程序
A- 溫度
試驗一般在10 ℃~35℃室溫下進行。洛氏硬度試驗應(yīng)選擇在較小的溫度變化范圍內(nèi)進行,因為溫度的變化可能會對試驗結(jié)果有影響。
B- 注意事項
-- 試樣應(yīng)平穩(wěn)地放在剛性支承物上,并使壓頭軸線與試樣表面垂直,避免試樣產(chǎn)生位移。
-- 試驗過程中,硬度計應(yīng)避免受到?jīng)_擊或振動。

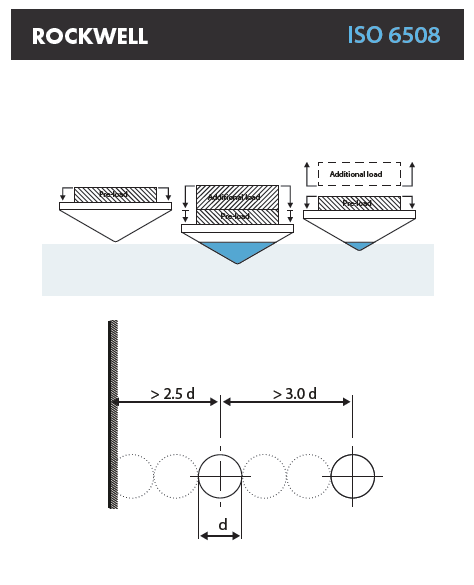

C- 壓痕
-- 兩相鄰壓痕中心之間的距離至少應(yīng)為壓痕直徑的3倍,且不小于2 mm。
-- 任一壓痕中心距試樣邊緣的距離至少應(yīng)為壓痕直徑的2.5倍,并且不應(yīng)小于1 mm。
02
洛氏硬度試驗
試驗方法
金屬材料

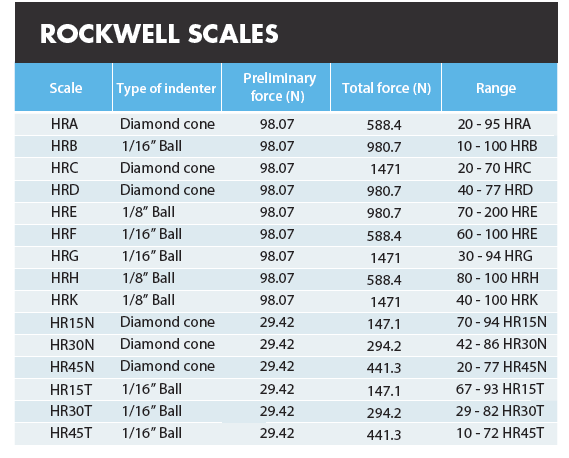

洛氏硬度標尺

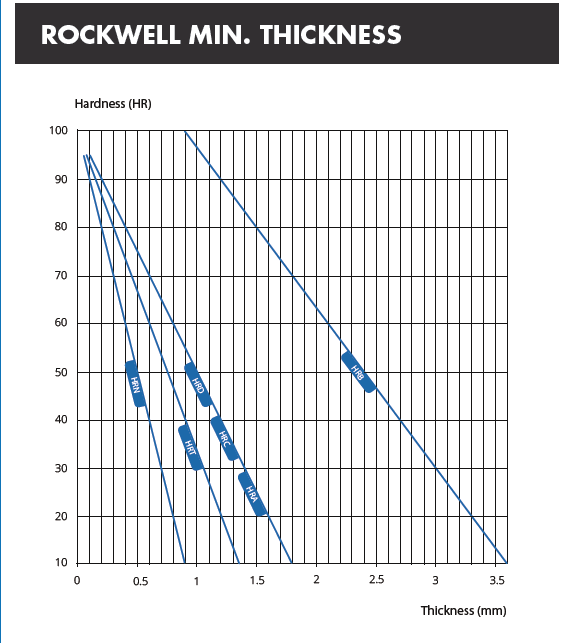

洛氏硬度-
試樣最小厚度關(guān)系
參考標準：
ISO-6508
GPT230
ASTM E18
JIS Z2245
**
軼諾硬度計
INNOVATEST
荷蘭INNOVATEST軼諾高品質(zhì)硬度計，涵蓋布、洛、維、努氏等多種測試方法，具有創(chuàng)新性的技術(shù)和工藝、高精度和可靠性、自動化和智能化、人性化的軟件系統(tǒng)，以及全面的售后服務(wù)等優(yōu)勢，滿足不同的硬度測試需求。軼諾為全球諸多用戶提供了先進的硬度測試解決方案，行業(yè)遍及汽車、航空航天、鋼鐵、機械、高校、科研、船舶、鐵路、交通、電子、能源、醫(yī)療、石化、橋梁、建筑、骨科/牙科實驗室等領(lǐng)域。
更多信息，歡迎聯(lián)系軼諾中國總部 | 軼諾儀器（上海）有限公司。
