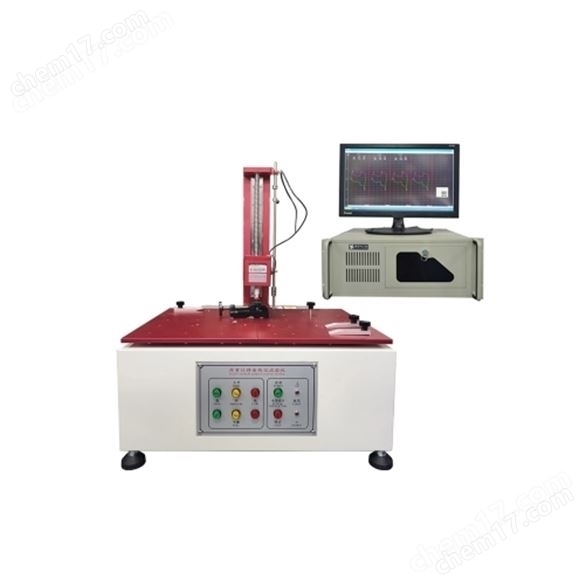

YHT-HS205-250 全自動荷重位移曲線儀

YHT-HS205-250 全自動荷重位移曲線儀（定制尺寸） ：

按鍵-開關荷重位移曲線試驗機適用于各種按鍵及開關之(荷重-位移)曲線,測試，利用WINDOWS中文視窗畫面到設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）

按鍵-開關荷重位移曲線試驗機采用伺服馬達傳動,可提供高精度之(荷重-位移)測定,即可得到準確之按鍵及開關曲線試驗.

YHT-HS205-250 全自動荷重位移曲線儀（定制尺寸） 特點：

※ PEAK FORCE、RETURNFORCE、DISTANCE及CLICK率等皆可直接在圖上顯示數值，不須人工計算。

※ 量測曲線圖由電腦記憶，可隨時放大、縮小。一張A4紙可任意指定放置N個曲線圖。

※ 測定項目可輸入上、下限規格值，測定結果可自動判定OK或NO。

※ 可輸入測定行程及荷重，電腦自動控制。

※ 檢測報表可轉換為EXCEL等文書報表格式。

※ 檢驗報表可自動產生，不須再作輸入。

※ 檢驗報表抬頭內容可隨時修改。

※ 測試條件皆由電腦畫面設定，方便且快速。

※ 測試資料儲存于硬碟。（每一筆資料皆可儲存，不限次數）

※ 電腦直接列印及儲存力量位移曲線圖，檢查報表。（不需要方格紙，一般A4紙即可）

※ 荷重單位顯示N、Ib、g、kg可自由切換。

按鍵-開關荷重位移曲線試驗機規格

測定荷重：2kg、5kg、10kg可選

最小分解度：0.01g

測定高度：250mm

樣品尺寸：250*200mm

最小微調距離：0.01mm

測定速度范圍：0-200mm/min

傳動機構：滾珠絲桿

驅動馬達：中國臺灣臺達伺服馬達

外觀尺寸：約540*400*650(W*D*H)mm

重量：50Kg（機臺）

電源：AC110V或220V

軟件界面

測試曲線

主要配件：

★采用中國臺灣臺達伺服驅動，更好的確保無誤

臺達交流伺服電機的輸出功率一般為0.1-1000W，電源頻率分50Hz、400Hz等多種。它的應用很廣泛，如用在各種自動控制、自動記錄等系統中.

高速高響應速度響應頻率高達1kHz；高性能的機械適應性 可接收高達2Mpps的脈沖指令 內置瞬時速度觀測器，可快速、高分辨率地檢測出電機轉速

■超低振動

1) 自適應濾波器，可根據機械共振頻率不同而自動調整陷波濾波頻率

2) 兩個手動陷波濾波器，抑制機械共振

3) 兩通道振動抑制濾波器，抑制機械遠端振動 地球環境關注對應ROHS指令,采用無鉛化焊錫.

■小型化設計

1) 通過對驅動器進行熱分析實現小型化，與過去相比，體積75%，重量80%

2) 使用薄模具鋼板的新沖片工藝，大幅度降低鐵損，電機長度縮短(過去的70%) 減少驅動器型號

優點:

良好的速度控制特性，在整個速度區內可實現平滑控制，幾乎無振蕩;

高效率，90%以上，不發熱;高速控制;

高精確位置控制;

額定運行區域內，實現恒力矩;低噪音;

沒有電刷的磨損，免維護;

不產生磨損顆粒、沒有火花，適用于無塵間、易暴環境

美國傳力品牌力量傳感器確保力值精準

材質：鋁合金
額定載荷：2kg
應用領域：力值測定
功能特點：
－柱式傳感器
－優質鋁合金
－安裝簡便、快速，穩定可靠
－適用于各種材料試驗機等
