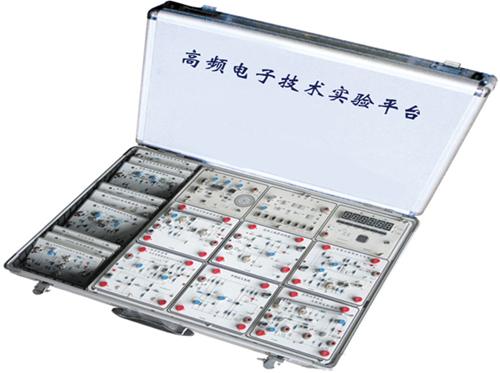

YUY-GPⅡ高頻電子技術實驗箱

一、YUY-GPⅡ高頻電子技術實驗箱產品概述
實驗箱采用主板加模塊形式，自帶函數信號發生器、音樂信號、語音信號、高頻信號發生器、頻率計等常用儀器。實驗?zāi)K有單元驗證實驗?zāi)K、系統實驗?zāi)K和二次開發實驗?zāi)K三個部分。特別是二次開發模塊采用元件庫分布形式，便于學生動手設計使用。各模塊除可單獨進行測試外，還可將各模塊相互連接組成無線發送和接收系統，進行無線傳輸系統實驗和性能測試。
二、YUY-GPⅡ高頻電子技術實驗箱產品配置清單

三、YUY-GPⅡ高頻電子技術實驗箱技術指標
1、內置儀器的硬件指標
（1）函數發生器（低頻信號源）
輸出波形：正弦波，三角波，方波
輸出頻率范圍：正弦波：300HZ～4KHZ；三角波：300HZ～4KHZ；方波：300HZ～4KHZ
輸出幅度：10MVp-p～4Vp-p（連續可調）
音樂信號，話筒接口，音頻功放、喇叭（可構成系統）
（2）高頻信號源
輸出波形：正弦波
頻率范圍：1.5MHZ～20MHZ（分為6個波段）
輸出幅度：10MVp-p～2Vp-p（連續可調）
（3）頻率計
測量頻率范圍：40MHZ。
2、實驗?zāi)K及技術指標
（1）單調諧回路諧振放大器（諧振頻率6.3MHZ）
（2）雙調諧回路諧振放大器（諧振頻率6.3MHZ）
（3）LC（LC頻率9MHZ）
（4）晶體三極管混頻器（本振輸入8.8MHZ,載波6.3MHZ，輸出2.5MHZ）
（5）中頻放大器（放大2.5MHZ的中頻信號）
（6）集成乘法器幅度調制電路（載波頻率20MHZ以內，音頻10KHZ以內）
（7）集成乘法器幅度解調電路（同步解調）
（8）晶體二極管檢波器（包絡檢波，自動增益控制（AGC）電路）
（9）高頻功率放大與發射實驗（6.3MHZ發射，可進行發射極調幅，可觀測欠壓、臨界、過壓狀態下的余弦脈沖波形）
（10）變?nèi)荻O管調頻（7.5MHZ中心頻率）
（11）電容耦合回路相位鑒頻器（7.5MHZ中心頻率）
四、YUY-GPⅡ高頻電子技術實驗箱實驗項目及內容要求
按實驗?zāi)K開設相應的實驗，非線性丙類功率放大電路實驗，通過觀察激勵信號變化、負載變化和電源電壓變化三種方法對工作狀態的影響，清楚觀測到正確的余弦脈沖變化波形。并能方便的記錄變化量值；測試變?nèi)荻O管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，清楚地觀察到寄生調幅現象。
（1）小信號調諧放大電路實驗（含單調諧和雙調諧）
主要實驗內容：測試單調諧與雙調諧放大器的電壓增益、通頻帶、選擇性和動態范圍。
（2）非線性丙類功率放大電路實驗
主要實驗內容：觀察高頻功率放大器丙類工作狀態的現象，測試丙類功放的調諧特性、負載特性，觀察激勵信號變化、負載變化和電源電壓對工作狀態的影響，清楚觀測到余弦脈沖變化波形。
（3）三點式振蕩器實驗（含LC振蕩器）
主要實驗內容：觀察LC振蕩器中靜態工作點，反饋系數和負載對振蕩器的影響，觀測并比較LC振蕩器
（5）中頻放大器實驗
主要實驗內容：用點測法測出中頻放大器的幅頻特性，測試中放的電壓增益，通頻帶和選擇性。
（6）混頻器實驗（含三極管混頻和集成乘法器混頻）
主要實驗內容：測量混頻器輸入，輸出頻率之間的關系，觀察輸入波形為調幅波時混頻器的輸出波形。
（7）幅度調制器實驗（含集電極調幅和模擬乘法器調幅）
主要實驗內容：模擬相乘法器的輸入失調電壓、直流調制特性測量，觀察改變調幅時輸出波形的變化并計算調幅。應用模擬乘法器MC1496實現全載波調幅、雙邊帶調幅。
（8）包絡檢波和同步檢波實驗
主要實驗內容：實現普通調幅波的解調，觀察雙邊帶調幅波的解調，觀察對角線失真、負峰切割失真以及檢波器不加高頻濾波時的現象。
（9）變?nèi)荻O管調頻實驗
主要實驗內容：測試變?nèi)荻O管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，觀察寄生調幅現象。
（10）鑒頻器實驗（電容耦合回路相位鑒頻器）
主要實驗內容：了解電容耦合相位鑒頻器的工作原理，測量鑒頻特性曲線。
（11）調幅發射機聯試實驗
主要實驗內容：將各所需模塊連接成調幅發射機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使發射機輸出達*狀態。
（12）調幅接收機聯試實驗
主要實驗內容：將各所需模塊連接成調幅接收機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使接收機輸出達*狀態。
（13）發射與接收完整系統的聯調實驗
主要實驗內容：將各模塊構成一個完整的收發系統（可以是無線收發，也可以用電纜將收發連接，有四種連接方案），通過測試各部分波形，比較發射與接收波形，建立起完整的通信概念。
六、YUY-GPⅡ高頻電子技術實驗箱配套產品
（1）提供PPT教學課件
（2）提供Multisim仿真程序
（3）提供Multisim10仿真軟件
