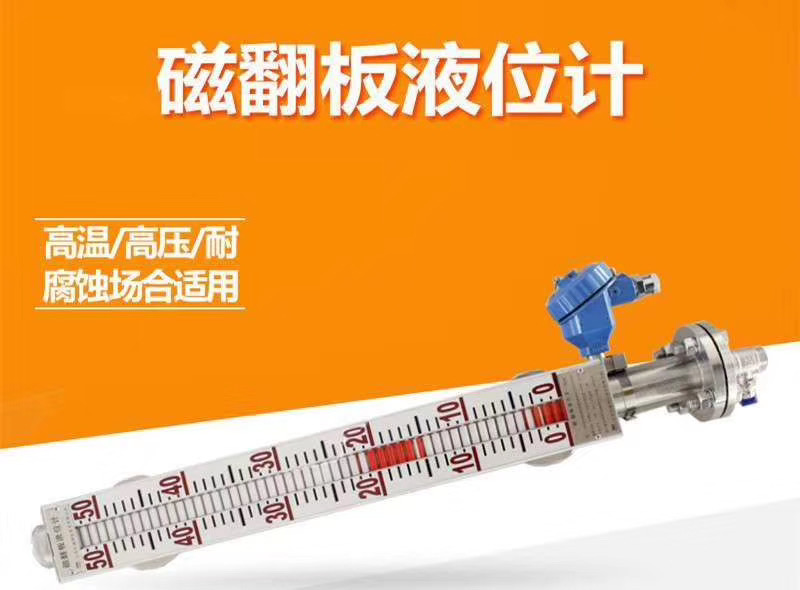

鍋爐水液位計（高溫磁翻板液位計）工作原理

磁性液位計是根據浮力原理（阿基米德定律）結合磁性耦合作用研制而成，當被測量容器中

的液位升降時，液位計主導管內的浮子也隨之升降，浮子內的*磁鋼通過磁耦合作用傳遞到現

場指示器（標尺），驅動紅、白翻柱轉動。當液位上升時，翻柱由白色轉為紅色，當液位下降

時，翻柱由紅色轉為白色，指示器的紅、白交界處即為容器內介質液位的實際高度。

鍋爐水液位計（高溫磁翻板液位計）結構組成及特點

磁性液位計主要包括指示器、主導管和磁浮子等可直接用來觀察各種容器內介

質的液位高度，并可以安裝液位變送器、液位開關，適用于開放或封閉壓力容器內液位或界面的測

遠傳型磁翻板液位計優點
該產品以原化工部頒布的磁性液位計標準HG/T2158495為基準，結合工程實際經驗進行設計生

產，關鍵部件選用國內優質產品，可用于各類材質制作的設備內液體介質的液位（界面）的檢

測。由于該系列液位計的檢測部分與顯示部分*隔離，所以對高溫、高壓、高粘度、有毒、有

害、強腐蝕性介質液位的測量，更具有其獨到的*性，比傳統的玻璃管、板式液位計具有更高

的可靠性、安全性。

該系列液位計配上液位控制、報警開關，可實現液位的控制、報警和連鎖，配上內置式一體

液位變送器，可將液位（界面）信號轉換二線制4～20mADC標準信號，實現液位遠距離檢測和控

制，廣泛應用于電力、石化、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位

測量和控制。
產品分類及選型
根據安裝形式不同,磁性液位計可分為側裝式和頂裝式兩大類。 根據工藝條件不同，磁性液位計的結構也不相同，其中側裝式可分為基本型、中溫中壓高溫高壓型、衛生型、低密度型、防腐型（PP防腐型、PTFE防腐型）、保溫型（夾套加熱型伴熱型）、真空夾套型、平衡傳動型、PP型、低溫防霜型；頂裝式可分為基本型、無護管型、防腐頂裝型（PP防腐頂裝型、PTFE防腐頂裝型）、旁通頂裝型、液化氣頂裝型

正常工作條件

（1）環境溫度：-10℃~60℃

（2）相對濕度：＜90%

（3）大氣壓力：86~106kPa

（4）除大地磁場外，在儀表周圍應無其它外磁場存在。

4. 磁翻板液位計產品基本參數

液位計本體：

公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、16MPa

介質溫度：-100℃~+420℃

介質粘度：≤0.2Pa·s

介質密度：≥ 3

0.45g/cm

量程范圍：300mm~15000mm（指上、下引液管法蘭中心距）

主體材質：0Cr18Ni9、0OCr17Ni14Mo2、PVC、PP、PTFE，應符合相應產品標準。特殊需要的

另咨詢。

配套變送器：

量程范圍：300mm~15000mm

輸出信號：4~20mA（如需要，可加HART協議）

防爆等級：隔爆型：ExdⅡCT4---T6 本安型：ExiaⅡCT6

液位計選型注意事項

1、必須準確提供以下技術參數：

（1）測量范圍（側裝式液位計為下下法蘭中心距，頂裝式液位計為設備高度）

（2）法蘭標準及規格

（3）工作溫度及工作壓力

（4）介質名稱及密度

（5）接液材質
