ZDY減速機,ZDY硬齒面齒輪減速機,ZDY80減速機,ZDY80-1.25-1減速機,泰興減速機。ZDY硬齒面齒輪減速機性能特點:
1.齒輪減速機中心距,傳動比等主要均經優化設計,主要零、部件互換性好。

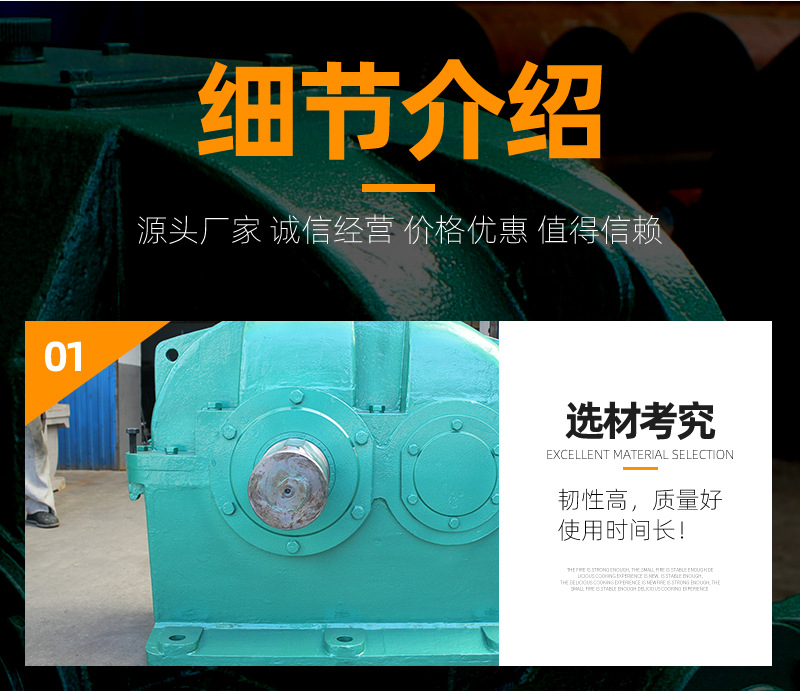

2.齒輪均采用優質合金鋼滲碳、淬火而成,齒輪硬度達HRC58-62。
3.體積小、重量輕、精度高、承載能力大、壽命長、可靠性高、傳動平穩、噪音低。
4.一般采用油池潤滑,自然冷卻,當熱功率不能滿

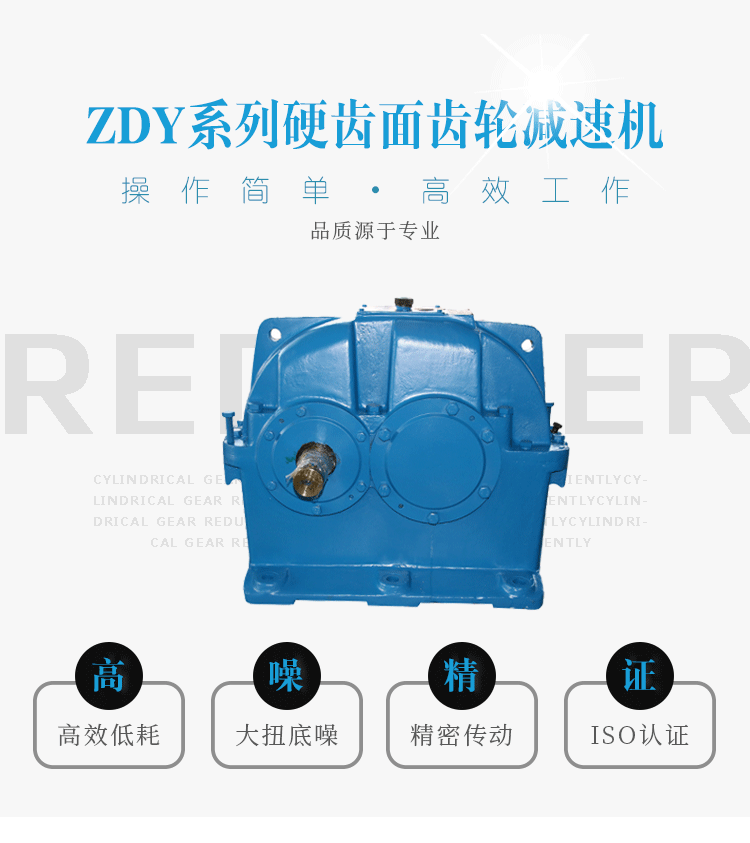

ZDY80減速機
ZDY硬齒面齒輪減速機性能特點:
1.齒輪減速機中心距,傳動比等主要均經優化設計,主要零、部件互換性好。
2.齒輪均采用優質合金鋼滲碳、淬火而成,齒輪硬度達HRC58-62。
3.體積小、重量輕、精度高、承載能力大、壽命長、可靠性高、傳動平穩、噪音低。
4.一般采用油池潤滑,自然冷卻,當熱功率不能滿足時,可采用循環油潤滑或風扇,冷卻盤管冷卻。
減速機型號、規格及其表示方法:
1、型號有:
ZDY/ZDZ單級圓柱齒輪減速機;
ZLY/ZLZ兩級圓柱齒輪減速機;
ZSY/ZSZ三級圓柱齒輪減速機;
ZFY四級圓柱齒輪減速機.
2、規格有:

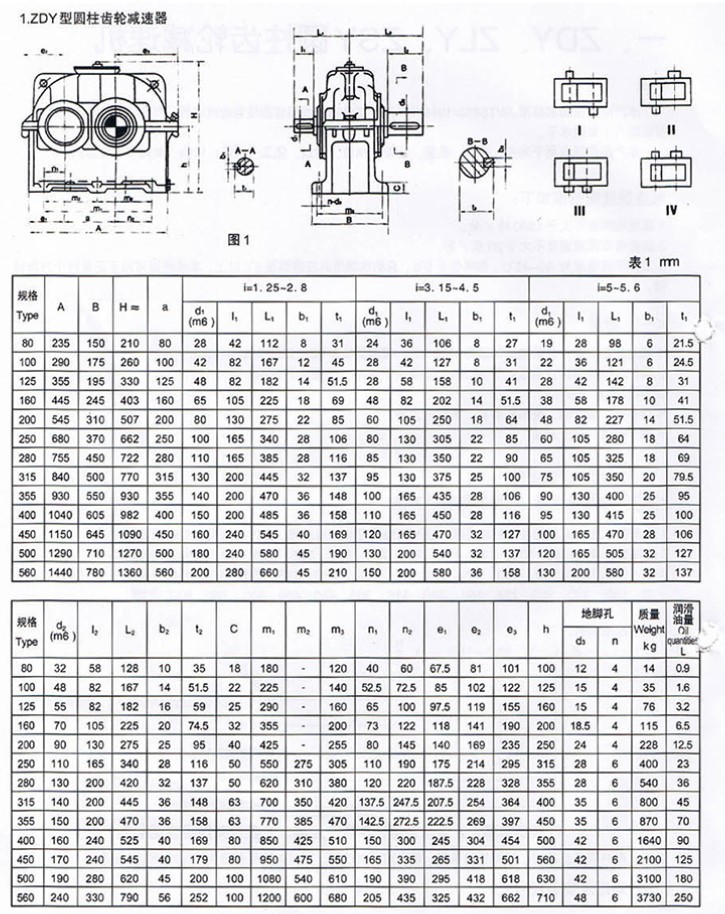

單級:ZDY80、ZDY100、ZDY125、ZDY160、ZDY200、ZDY250、ZDY280、ZDY315、ZDY355、ZDY400、ZDY450、ZDY500、ZDY560;
兩級:ZLY112、ZLY125、ZLY140、ZLY160、ZLY180、ZLY200、ZLY224、ZLY250、ZLY280、ZLY315、ZLY355、ZLY400、ZLY450、ZLY500、ZLY560、ZLY630、ZLY710;
三級:ZSY160、ZSY180、ZSY200、ZSY224、ZSY250、ZSY280、ZSY315、ZSY355、ZSY400、ZSY450、ZSY500、ZSY560、ZSY630、ZSY710.
四級:ZFY180、ZFY200、ZFY224、ZFY250、ZFY280、ZFY320、ZFY360、ZFY400、ZFY450、ZFY500、ZFY560、ZFY630、ZFY710
二級以上圓柱齒輪減速機的各級傳動比分配原則,優先是各級傳動承載能力大致相等,其次是使各級大齒輪能夠浸油潤滑,減速器尺寸小,重量較小,各級齒輪圓周速度低,對于系列減速器還要根據所采用的材質工藝方案,充分考慮零、部件的通用性問題。傳動比分配采用以經驗方法求出基本可行的分配方案,到下一步優化設計(精確設計計算或校核計算)時進一步肯定或做微小調整,經驗公式為:(1)二級傳動減速器ig=
在滿足用戶需要的前題下,ig取鄰近的標準傳動比(標準傳動比系列可見附表l),il向較大標準值靠,12向較小標準值靠,i1和i2之間也可問跳一級或取相鄰的二級,主要視傳動誤差及用戶要求。
(2)三級傳動減速機
優先采用的方案為:取i2為ig相鄰的標準傳動比,i1為大于i2一級,i3為小于i2一級的標準傳動比。
也可實現下式的方案:
齒輪減速機具體型號有:ZQ、ZQH、ZQSH型齒輪減速機ZD、ZDH、ZDSH型減速機ZL、ZLH、ZLSH型減速機
ZS、ZSH、ZSSH型減速機PM型圓柱齒輪減速機ZQA型圓柱齒輪減速機
PJ型圓柱齒輪減速機ZQ、ZQD大速比圓柱齒輪減速機JZQ型系列齒輪減速機
ZLY、ZLZ硬齒面中硬齒面圓柱齒輪減速機JB/T8853-2001 ZDY、ZDZ硬齒面中硬齒面圓柱齒輪減速機JB/T8853-2001 ZSC、ZSC(A)減速機YK系列圓錐—圓柱齒輪減速機YB/T050-93 ZSY、ZSZ硬齒面中硬齒面圓柱齒輪減速機JB/T8853-2001 K系列圓錐—圓柱齒輪減速機
