光數字繼電保護測試儀操作使用方法探討

閱讀：2315        發布時間：2017-8-31

3.3. 光數字繼電保護測試儀使用方法：
3.3.1. 手動試驗
手動試驗?zāi)K是繼電保護測試儀的zui基本便捷的試驗?zāi)K，它適用于各種試驗，可由用戶自由添加各模擬量的數值，純手動操作，直觀、方便。在此試驗?zāi)K中用戶通過設置每一路模擬量的參數，手工控制模擬量的輸出和變化過程達到對試驗對象測試的目的。改變輸出電壓、電流、阻抗及序分量等有直接參數輸入、改變步長和保持按鈕三種方式。
（1） 設置輸入方式：包含相電壓電流（L-N）、線電壓相電流（L-L）、序分量、阻抗、功率、直流等六種參數輸入方式選擇。電壓和電流角度均以極坐標水平零度為參考，逆時針超前（如*象限）為正角度，滯后（如第四象限）為負角度。電壓或電流的角度大小或正負不能決定電流的方向。電流方向的定義是以電壓為參考，看電流與電壓的相位關系。一般先定義線路阻抗角為Phi=600（如35kV線路阻抗角），則900接線中電壓與電流的關系為 ，判定為正方向。電壓超前電流為正角度，電流超前電壓為負角度。使用時注意它們的區別。
（2） 輸入方式選擇阻抗時提供兩種阻抗表達方式：極坐標復平面方式（阻抗模值Z、阻抗角Phi,感性阻抗角度Phi大于零、即為正角度）和直角坐標復平面方式（電阻R、電抗X）。計算公式對應兩種阻抗測量方式（恒定電流、恒定電壓）。
（3） 故障類型，在給出的四種相間故障（A-B、B-C、C-A和A-B-C）、六種接地故障（A-E、B-E、C-E、A-B-E、B-C-E、C-A-E）選擇一種故障類型（E表示接地故障）。
（4） 通過操作界面按鈕實現輸出量的遞增、遞減和保持。
（5） 故障類型、輸入方式與電壓、電流輸出量智能關聯，防止不必要的無意義的參數輸入。
（6） 手動試驗?zāi)M故障輸出量前后關系用時序圖表達，以電流保護試驗為例如下圖所示。從a點到b點為初始值的保持時間，在b點電流值增加了一個步長，從b點到c點為該值下的保持時間，在d點電流值又增加一個步長，假設此刻達到了動作值，則經過電流繼電器的動作時間，（試驗結束方式選擇動作后結束時，試驗終止）在e點電流將下降，測試返回值，如圖假設在f點達到返回值，在g點繼電器返回，則fg之間為返回時間。
光數字繼電保護測試儀手動試驗


3.3.2. 光數字繼電保護測試儀觸發試驗
觸發試驗主要用于要求連續輸出不同幾種狀態量的試驗，如要求輸出故障前-故障-故障后三個狀態序列（選擇常規模式）。如果多個狀態，則可選擇自定義模式。在此自定義模式下，用戶可以根據需要編輯自己的狀態序列，用戶能夠方便的定義多達250個狀態的狀態序列流程并進行測試，并提供以時間或開入量為條件的在狀態間進行跳轉的能力。通過該模塊可以模擬各種電力系統故障情況以達到對保護裝置校驗、檢測的目的。觸發試驗相當于可定義的多個手動試驗。
3.3.3. 光數字繼電保護測試儀遞變?cè)囼?yàn)
測試保護的動作值、返回值、返回系數和動作時間時，測試儀輸出的電壓、電流的幅值、相位和頻率等按用戶設置的步長和變化時間遞增或遞減。遞變量是從上一遞變值增加或減小到下一個遞變值。
（1）輸出兩組可定義的測試信號（信號1和信號2）：
     ① 信號1定義量：電壓、電流、頻率、阻抗、序分量等。
     ② 信號2定義量：電壓、電流、頻率。
（2）選擇輸出故障：根據輸出量自動切換、選擇所需故障類型。
（3）變化方式：輸出量的變化方式。
    ① 始-終：輸出量從初值一直變化到終值，變化波形為方波階梯向上或向下。
    ② 始-終-始：輸出量從初值變化到終值為*狀態變化（模擬故障繼電器動作），再?gòu)慕K值變化到初始狀態（模擬故障切除繼電器返回）。初值、終值均可自定義輸入。
    ③ 鋸齒形：輸出量從初值變化到終值按鋸齒形變化。
（4）狀態欄參數直接輸入變化初值、終值、變化量、時間等值。
（5）通道：確定輸出量（電壓、電流、阻抗、序分量等）。
（6）故障類型：與輸出變量、通道配合，輸出與所選故障類型相對應的變量。
 3.3.4. 光數字繼電保護測試儀脈沖遞變?cè)囼?yàn)
與遞變?cè)囼?yàn)不同的是脈沖遞變?cè)囼?yàn)測試儀輸出量每次遞變?cè)黾邮菑某跏贾导拥竭f變值或遞變值遞減到零。
光數字繼電保護測試儀脈沖遞變?cè)囼?yàn)

光數字繼電保護測試儀脈沖遞變示意圖說明：
1-重置電壓，復歸后每次輸出脈沖起始電壓，如從20V開始；
2-起始點電壓，脈沖遞變起始電壓，如5V；
3-*次模擬故障輸出電壓從20V降到起始電壓5V，故障時間1s；第二次模擬故障輸出電壓從20V降到起始電壓15V，變化量△為10V,故障時間1s；
4-故障時間,如1s；
5-復歸時間，如2s；
6-終始點電壓，脈沖遞變終點電壓，如70V。
3.4. 試驗步驟
當用戶進入試驗界面后，即可開始進行試驗設置了，其操作步驟通?？梢苑殖?大步，其順序?yàn)椋?br />① 網絡參數設置，設置與電力系統相關的繼電保護裝置定值或參數；
② 繼電器型號選擇和相關定值設置；
③ 試驗設置，設置試驗參數并編輯試驗項目；
④ 開始試驗，啟動試驗；
⑤ 結果查看，查看本次試驗的結果數據；
⑥ 報告生成，根據結果生成試驗報告。

第4節 光數字繼電保護測試儀電流保護試驗

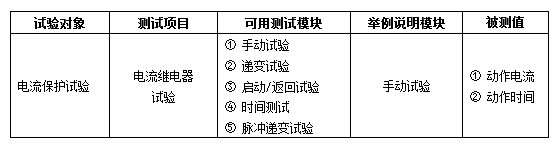

4.1. 測試方案
光數字繼電保護測試儀電流保護試驗

4.2. 光數字繼電保護測試儀試驗方法
選擇手動試驗?zāi)K[1]，測量動作值、動作時間，可用如下三種方法改變輸出電流。
（1）直接輸入?yún)?shù)，輸出相應測試值。
（2）改變步長
選中每個變化參數后面的步長選項，并設定每個變量的變化步長(步長可正可負)，然后每點擊一次增加/減少按鈕則根據步長改變輸出一次。
（3）使用保持按鈕
按下保持按鈕，此時可以在模擬量輸入?yún)^(qū)中設置好所有的參數，在此過程中所有的改變與方式（1）不同，只有當設置完成后，再次按下此按鈕，測試儀才會按照設置好的所有參數進行輸出。

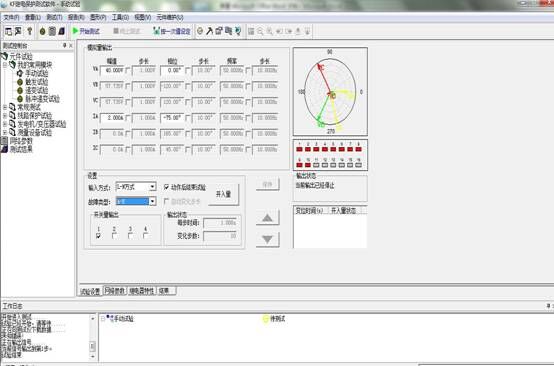

4.3. 操作界面
光數字繼電保護測試儀電流保護試驗
4.4. 光數字繼電保護測試儀參數設置

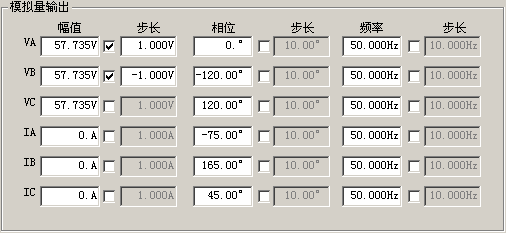

（1）L-N輸入視圖：用交流相電壓、相電流方式來設置模擬量的輸出參數。
光數字繼電保護測試儀電流保護試驗

注：當故障類型設置為“任意”類型后，為了提高用戶操作的方便程度，增加了一些右鍵菜單功能（復制、剪切、粘貼等）。

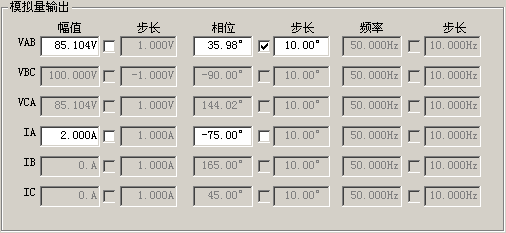

 （2）L-L輸入視圖：用交流線電壓、線電流方式設置將要輸出的模擬量參數。
光數字繼電保護測試儀電流保護試驗
4.5. 光數字繼電保護測試儀試驗舉例
4.5.1. 試驗項目
保護型號：DL-3
測試項目：電流繼電器的動作電流、動作時間

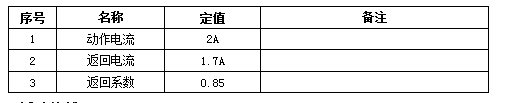

保護定值：
光數字繼電保護測試儀保護定值

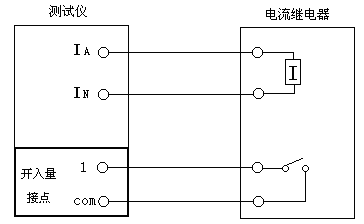

4.5.2. 試驗接線
光數字繼電保護測試儀試驗接線圖

4.5.3. 光數字繼電保護測試儀參數設置
（1）定值設置
① 試驗方式：手動試驗。
② 設置輸入方式：選擇L-N。
③ 電流初始值：設為1.500A，小于動作值。
④ 電流步長值：0.1A。
⑤ 每步長時間：1s。
⑥ 電壓設置：此繼電器無需附加電壓，不需設置。
光數字繼電保護測試儀

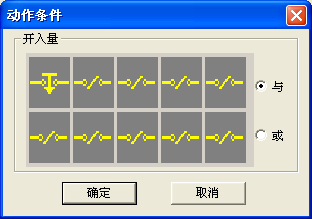

（2）開入量設置
① 接點邏輯關系設置為邏輯或。
② 接點選擇為接點1。
③ 試驗結束方式選擇為動作后結束。
光數字繼電保護測試儀開入量設置
4.5.4. 試驗結果
光數字繼電保護測試儀試驗結果
