淺析路燈電纜故障測試儀的尋跡原理工作原理

閱讀:1262        發(fā)布時間:2017-9-18

 GCDL-LD路燈電纜故障測試儀是由發(fā)射機、接收機、磁感應探測棒、定位探測架等組成。本儀器是光纜、電纜故障定位測試的儀表,適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試,線纜路徑的探測以及線纜埋深的測試。本文主要介紹路燈電纜故障測試儀尋跡原理(zui大信號法)的工作原因。

     尋跡原理(zui大信號法)

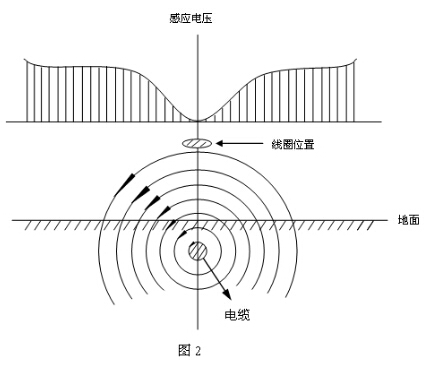

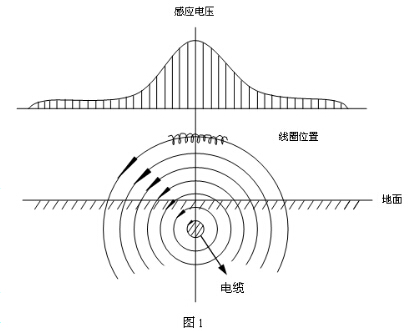

     我們知道,當交流電流在導體中流過時,將會在導體周圍產生交變的磁場,并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中,線圈的兩端就會產生感應電壓。移動感應線圈,當線圈的方向與磁力線方向相同時,線圈兩端產生的感應電壓將會zui大。也就是說,當線圈方向與導體方向垂直時,感應電壓zui大(圖1所示);當線圈方向與導體方向平行時,感應電壓zui小(圖2所示)。由此我們就得到了“zui大信號法”來探尋埋地電纜的軌跡,利用接收線圈的45°法則可以測出地下線纜的埋深。

路燈電纜故障測試儀尋跡原理路燈電纜故障測試儀尋跡原理2
