西門子S7-200 SMART SB BA01電池信號板
西門子S7-200 SMART SB BA01電池信號板
CPU 緊湊型CPU沒有內置的實時時鐘，其他標準型CPU支持內置的實時時鐘，CPU斷電狀態下可保持7天（典型值）。
S7-200 SMART SB BA01 電池板適用于實時時鐘的長期備份。 它可插入 S7-200 SMART CPU（固件版本 2.0 及更高版本）正面的信號板插槽中。SB BA01 不能與較早版本的 CPU 一起使用。
必須將 BA01 添加到設備組態并將硬件配置下載到 CPU 中，BA01 電池板才能正常工作。
| 技術數據 | SB BA01 電池板 |
訂貨號 | 6ES7288-5BA01-0AA0 |
| 功耗 | 0.6W |
| 電流消耗（5V DC） | 18mA |
| 電流消耗（24 DC） | 無 |
| 電池保持時間 | 大約1年 |
| 電池類型 | CR1025 |
| 電池額定電壓 | 3V |
| 電池額定容量 | 30 mAH |
表1.S7-200 SMART 電池板及電池
安裝或更換SB BA01 電池板中的電池
SB BA01 只是電池板，電池未隨 SB BA01 一起提供，必須由用戶另行購買電池，電池型號為 CR1025。
要安裝電池，請按以下步驟操作，如下圖1所示：
1. 在 SB BA01 中，新電池的安裝要求電池正極朝上，負極靠近印刷線路板。
2. 現在，已準備好將 SB BA01 安裝到 CPU 中。
圖1. 電池板安裝電池
SB BA01 電池板診斷
電池板可通過指示燈，結合模板地址和診斷緩沖區進行診斷。
| 診斷 | SB BA01 電池板 |
臨界電池電壓 | < 2.5 V |
| 電池診斷 | 低壓指示燈： • 電池電壓低會使 BA01 面板上的 LED 呈紅色常亮狀態。 • 診斷報警和/或電量不足時數字量輸出狀態可用 |
| 電池狀態 | 提供的電池狀態位 0 = 電池正常 1 = 電池電量低 |
| 電池狀態更新 | 電池狀態會在開機時更新，之后在 CPU 處于 RUN 模式時，每天更新一次。 |
表2.S7-200 SMART 電池板診斷
西門子S7-200 SMART SB BA01電池信號板

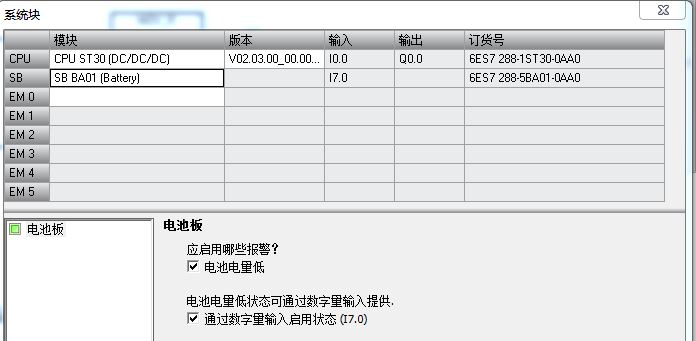

SB BA01 電池板提供的電池狀態位可在"系統塊"配置I7.0(固定，無法修改)查看。 如下圖 2 所示：
圖2. 電池板系統塊設置
電池 (BA01) 信號板的相關操作
1.電池信號板上有一個紅色 LED，可為用戶提供有關電池健康狀況的視覺指示。LED 亮表示電池電量不足。
2.無論系統塊是否包含信號板的組態，CPU 都會自動采用信號板上的實時時鐘并執行電池測試和電池健康狀況 LED 操作。
3.借助電池信號板系統塊組態中的相關選項，用戶可以選擇以診斷報警的方式報告電池電量不足，和/或在組態的設備映像寄存器輸入字節的 LSB（例如，I7.0）位報告電池狀態（1= 電池電量不足、0= 電池電量充足）。用戶必須選擇系統塊組態中的電池信號板，這樣才可以使用附加電池健康狀況報告選項。
6ES7288-5BA01-0AA0
相似圖像 SIMATIC S7-200 SMART， 電池板 支持實時時鐘
更多圖片
| | 建議同時購買：   6ES7288-5CM01-0AA0SIMATIC S7-200 SMART， 通信模塊 CM 01， RS-485，9 針 Sub-D（插針）， 支持自由端口 6ES7288-7DP01-0AA0SIMATIC S7-200 SMART，ROFIBUSDP 從站模塊，9.6KB 至 12MB， 1 個 PROFIBUS DP/MPI 接口 6ES7288-5DT04-0AA0SIMATIC S7-200 SMART， 數字輸入/輸出 SB DT04，2數字輸入/2數字輸出， 2 DI 24V DC/2 DO 24V DC 6ES7288-6EC01-0AA0SIMATIC S7-200 SMART， 延長電纜 兩行結構 用于 EM，SR CPU，1m  6ES7290-6AA20-0XA0SIMATIC S7-200， 延長電纜 用于 CPU 22X 的 EM，0.8m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
S7-200 SMART家族提供各種各樣的擴展模塊和信號板通過額外的I/O和通信接口，使得S7-200 SMART可以很好地按照您的應用需求來配置。
信號板
S7-200 SMART共提供了5種不同的信號板。使用信號板，可以在不額外占用電控柜空間的前提下，提供額外的數字量I/O、模擬量I/O和通信接口，達到化配置。
SM模塊
S7-200 SMART提供20種不同擴展模塊，方便擴展本地的數字量和模擬量I/O及通信端口
擴展能力
其他附件
