▌R1 在鈣鈦礦自發(fā)輻射增強效應(yīng)中的應(yīng)用利用超快激光對鈣鈦礦納米晶粒的自發(fā)輻射增強效應(yīng)（ASE）的光致熒光角分辨光譜表征
鈣鈦礦 自發(fā)輻射增強（ASE） 超快時間分辨 光致熒光 角分辨光譜 有機發(fā)光材料
【概述】具有 ABX3 結(jié)構(gòu)的有機-無機雜化鈣鈦礦在固態(tài)下自發(fā)輻射光致發(fā)光量子產(chǎn)率高達 90%，并在三維、二維和納米晶粒中存在 自發(fā)輻射增強 現(xiàn)象（Amplified spontaneous emission，ASE）。鈣鈦礦薄膜的空間拓展態(tài)的集體躍遷帶來的輻射特性具有一定的相干性，會帶來空間輻射的各向異性，為薄膜激光器件中使用混合鈣鈦礦帶來了良好的應(yīng)用前景。

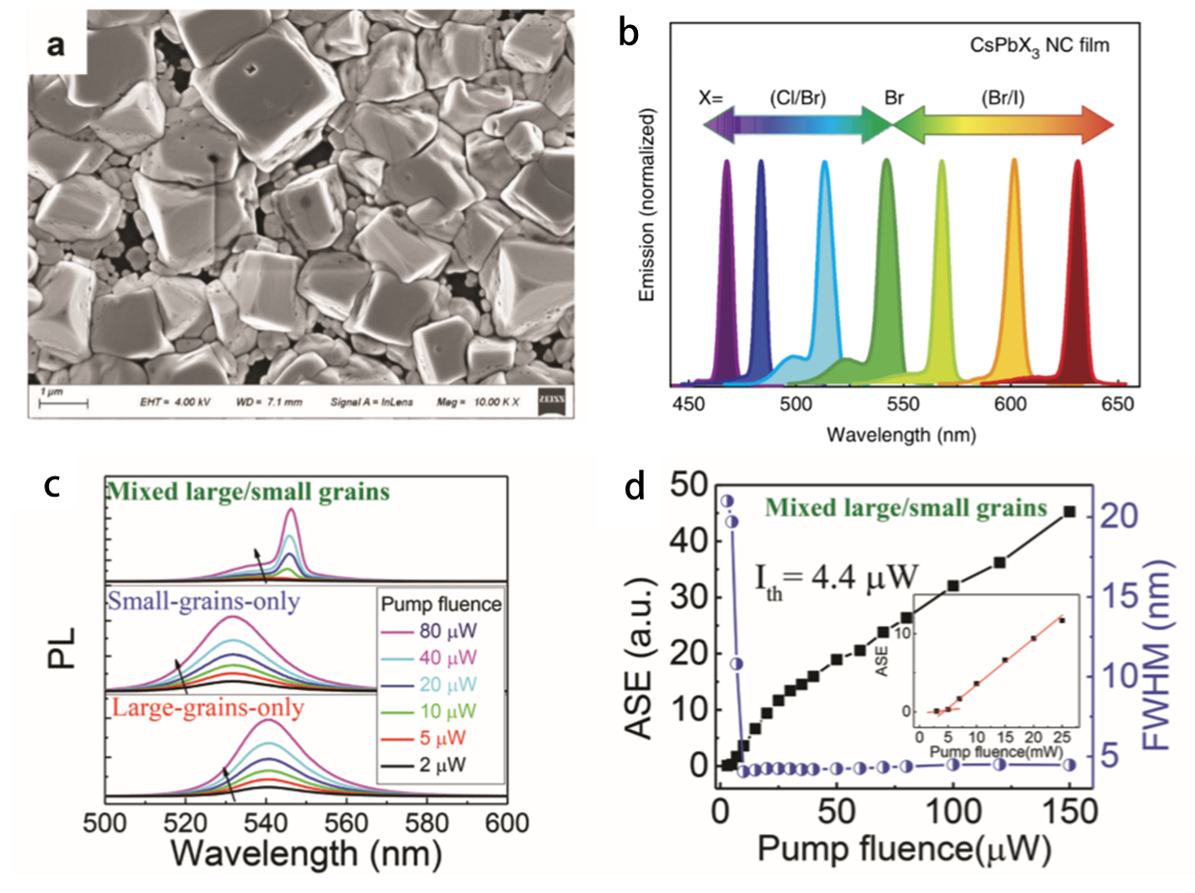

圖1，鈣鈦礦納米晶粒的自發(fā)輻射增強機理探究
|
2019 年 4 月，美國田納西大學(xué)胡斌教授和復(fù)旦大學(xué)資劍教授課題組在 Advanced Optical Materials 上發(fā)表了一篇題為《Amplified Spontaneous Emission Realized by Cogrowing Large/Small Grains with Self-Passivating Defects and Aligning Transition Dipoles》的文章，作者將復(fù)享角分辨光譜設(shè)備與超快飛秒時間分辨光譜系統(tǒng)進行結(jié)合，研究了混合體系鈣鈦礦納米晶粒的 自發(fā)輻射增強 效應(yīng)（圖1），通過本征摻雜方法來鈍化晶界缺陷，在薄膜鈣鈦礦中形成混合的大/小晶粒，實現(xiàn) ASE。
【樣品 & 測試】圖2為大晶粒、小晶粒、大小晶粒混合體系制備過程中的照片及對應(yīng)的 SEM 圖。大晶粒鈣鈦礦薄膜結(jié)晶速度很快，顏色在旋涂過程中從無色變?yōu)殚冱S色。小晶粒鈣鈦礦結(jié)晶速率很慢，整個旋涂過程中保持無色，退火后開始結(jié)晶變?yōu)殚冱S色。在混合大小晶粒的兩種前驅(qū)體后，顏色在旋涂過程中從無色變?yōu)殚冱S色，退火后顏色進一步發(fā)生變化。結(jié)果證明，在混合前驅(qū)體結(jié)晶過程中，先是大晶粒鈣鈦礦薄膜結(jié)晶，然后小晶粒鈣鈦礦再發(fā)生結(jié)晶。
圖2，三種鈣鈦礦薄膜（大晶粒、小晶粒、大小晶粒混合體系）的制備過程及 SEM 圖
|
圖3為作者利用復(fù)享光學(xué)的 R1 角分辨測量系統(tǒng) 對樣品進行空間輻射分布表征，通過其變角度光致熒光（PL）光譜（圖3），探討鈣鈦礦晶粒在 ASE 狀態(tài)的內(nèi)稟極化問題。角分辨熒光光譜表征結(jié)果顯示，純小晶粒體系鈣鈦礦薄膜的光致 PL 的空間輻射分布為圓形，大發(fā)射角度在 90° 方向，是各向同性的發(fā)光方式；純大晶粒體系鈣鈦礦薄膜的 PL 的空間輻射分布為橢圓，其躍遷偶極子的方向是垂直于薄膜表面方向；大小晶?；旌系谋∧ぴ诘陀诩ぐl(fā)閾值時，其 546nm 波段的 PL 空間輻射分布在 85° 和 95° 呈略橢圓形，當(dāng)激光功率提高到 100μW 時，輻射空間分布主要沿著 140° 和 40°。
圖3，R1 對自發(fā)輻射（ASE）鈣鈦礦納米晶粒的空間輻射分布表征
|
綜上數(shù)據(jù)分析，樣品的 ASE 躍遷偶極子來源于含有大/小晶?；旌系拟}鈦礦薄膜中的大晶粒組分。當(dāng)激發(fā)強度低于泵浦閾值時，側(cè)向發(fā)射量大大減小，正面反射占主導(dǎo)，表現(xiàn)為各項同性輻射，當(dāng)激發(fā)強度高于閾值時，混合鈣鈦礦的薄膜大/小晶粒晶界缺陷由于附加小晶粒的鈍化而減少，ASE 其以偶極躍遷的方式輻射光子，其發(fā)光以偶極輻射形式為主，其空間輻射偏向于 140° 和 40° 方向。
【總結(jié)】綜上所述，作者利用角分辨光譜與超快飛秒時間分辨光譜表征手段結(jié)合的方式（圖4），研究了混合體系鈣鈦礦納米晶粒的 自發(fā)輻射增強 效應(yīng)，發(fā)現(xiàn)小晶粒能夠鈍化大晶粒的表面缺陷，提高混合體系的發(fā)光特征。文中，復(fù)享光學(xué)的 R1 角分辨光譜測量系統(tǒng) 的五維樣品調(diào)節(jié)功能、專業(yè)的防震設(shè)計、優(yōu)異的角分辨性能參數(shù)、開放式的系統(tǒng)模塊為作者的開放式平臺的光路耦合提供了友好的交互界面，復(fù)享光學(xué)的應(yīng)用積累及專業(yè)的定制服務(wù)為有機發(fā)光材料領(lǐng)域的研究提供了有力的保障。▌
圖4，角分辨光譜測量系統(tǒng)與超快飛秒泵浦探測系統(tǒng)示意圖
|
【參考文獻】
? Bai, Yujie, et al. "Amplified Spontaneous Emission Realized by Cogrowing Large/Small Grains with Self‐Passivating Defects and Aligning Transition Dipoles." Advanced Optical Materials (2019). Link
?復(fù)旦大學(xué)2019年白玉杰博士論文：納米光子學(xué)材料的機理、表征和應(yīng)用
您好, 歡迎來到化工儀器網(wǎng)
