無線遠傳抄表系統詳解
金湖天翔儀表有限公司響應國家政策，開發研制了農田灌溉無線抄表自動灌溉及泵房監測系統。及該系統由監控中心和各個水源監測點組成，各個水源監測點的數據采集終端可監視和采集水位、壓力、流速、等各種數據，供控制中心及有關部門分析和決策取用，提高工作效率，保證引水質量，滿足灌區的用水量的需求。
灌區引水監控系統可以對遠程現場的運行設 備進行監視和控制，以實現引水管道壓力、水流速的數據傳送及閥門開關的自動控制，降低了故障率和提高了對系統的反應時間。便于及時迅速的了解及控制遠端水源井、引水管道及閥門，低故障率和檢修的時間，減少停水次數。各水源監測點的電磁流量計數據采集終端可自動采集引水管道壓力、水流速的實時數據與開關狀態等數據，信息傳輸?shù)焦鄥^(qū)的監控中心，監控中心通過對傳輸回的數據進行分析，可找到出故障的地點，從而當一個遠端出現故障時，能在短的時間內解決問題，恢復供水，提高了整體的服務水平，從而實現了灌區引水的信息化、現代化。
系統組成:
灌區引水監測系統主要由中心控制站、手機、現場傳感器(流量計、壓力變送器、溫濕度傳感器、風速儀、土壤水分傳感器、大棚溫濕度傳感器、水位計等)、北京中瑞能儀表技術有限公司提供的數據采集、傳輸、控制于一體的 GPRS RTU、灌區引水監測軟件組成。
GPRS無線抄表（流量計無線遠程抄表系統）適用于供水企業遠程監測工廠、酒店、學校、醫院等大用戶的用水量和各區域的用水總量。

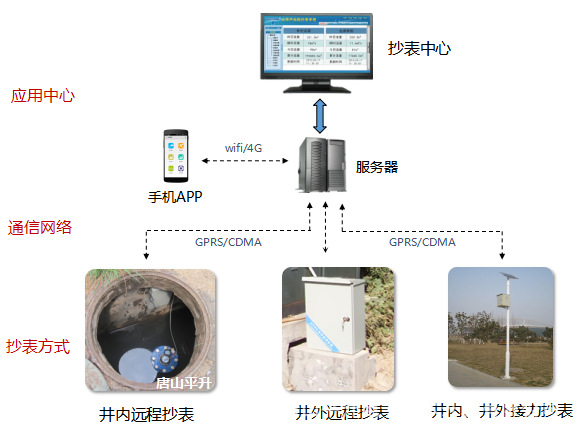

1、系統組成

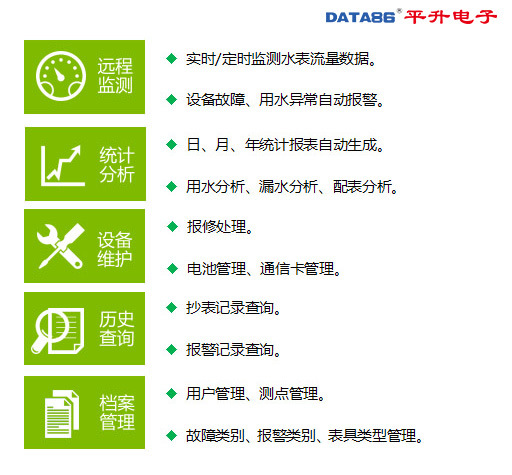

2、系統功能

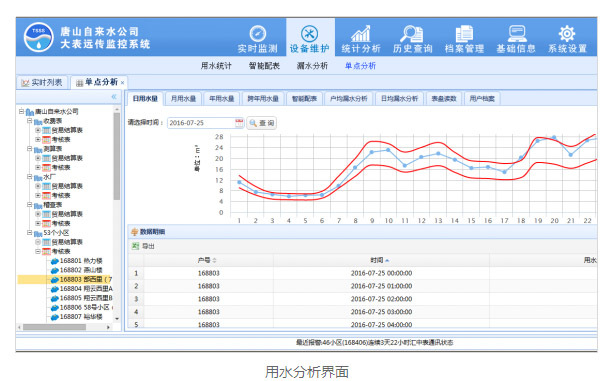

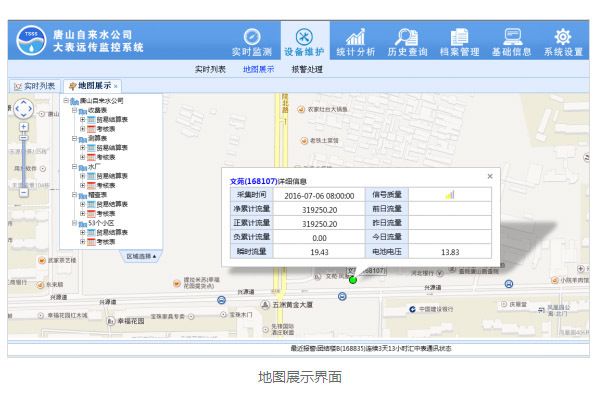

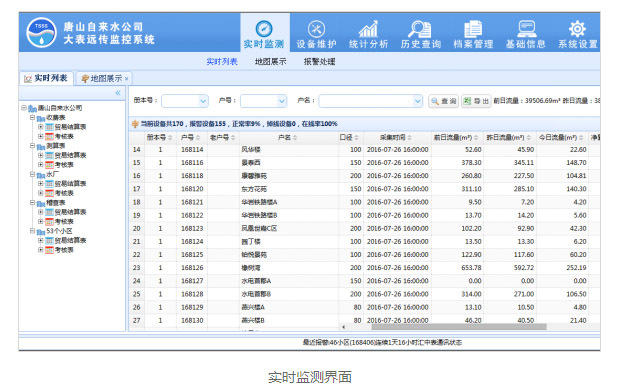

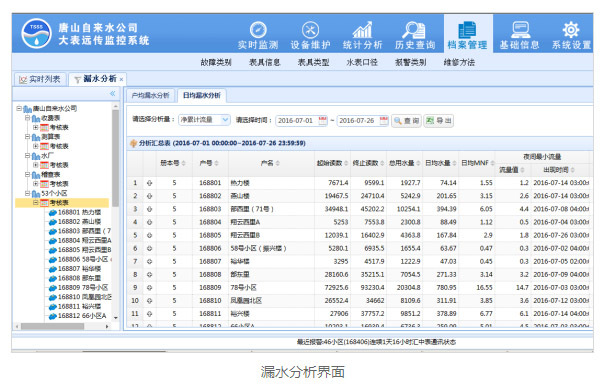

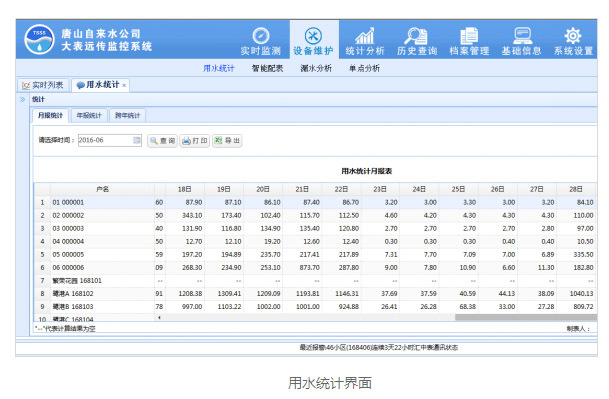

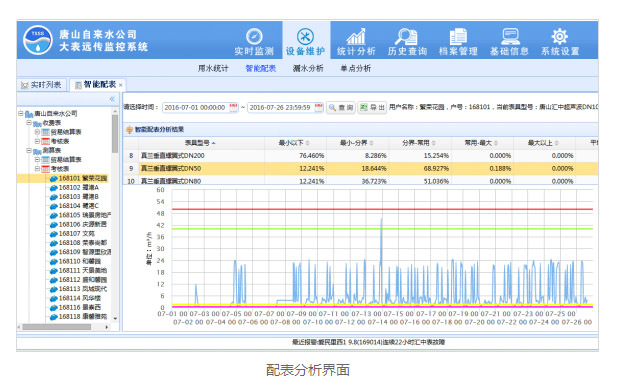

3、抄表軟件展示
4、抄表方式的選擇

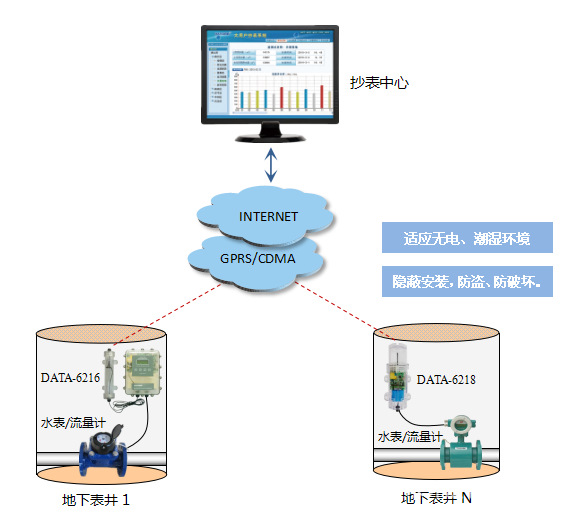

（1）井內遠程抄表
抄表流程：
● DATA-6216/6218型抄表終端安裝于表井內，采用電池供電，防潮、防水。
● 抄表終端每天定時采集、上報流量數據。
● 抄表中心自動接收、存儲各測點抄表數據。

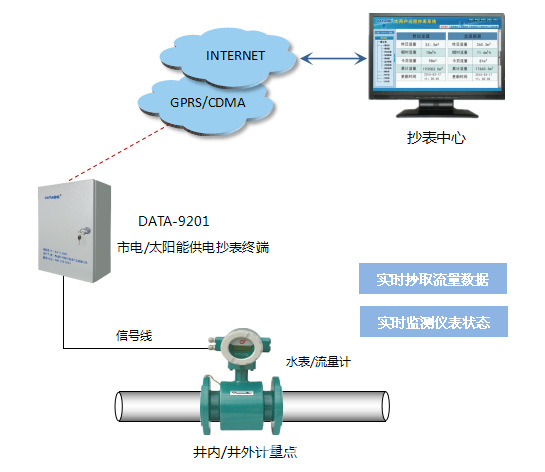

（2）井外遠程抄表
抄表流程：
● 抄表終端安裝在地面上，采用市電或太陽能供電。
● 抄表終端實時采集、上報流量數據。
● 抄表中心自動接收、存儲各測點抄表數據。

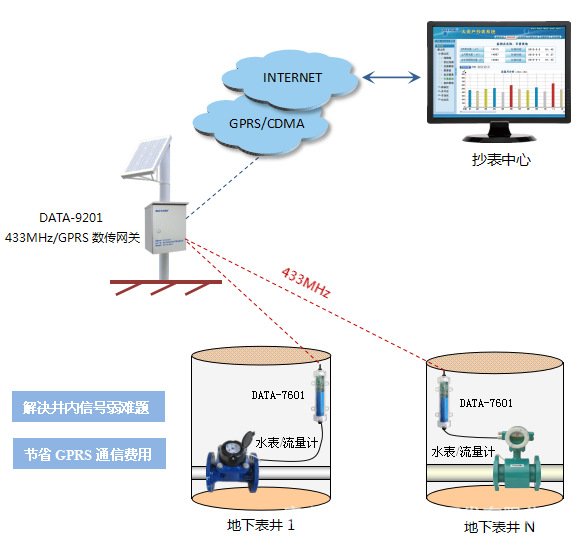

（3）井內、井外接力抄表
抄表流程：
● DATA-7601型433MHz抄表終端采用電池供電，防潮、防水，定時將抄表數據通過433MHz發送到井外。
● DATA-9201型433MHz/GPRS數傳網關采用太陽能或市電供電，在井外接收數據并通過GPRS實時遠傳給抄表中
心。
● 抄表中心自動接收、存儲各測點抄表數據。

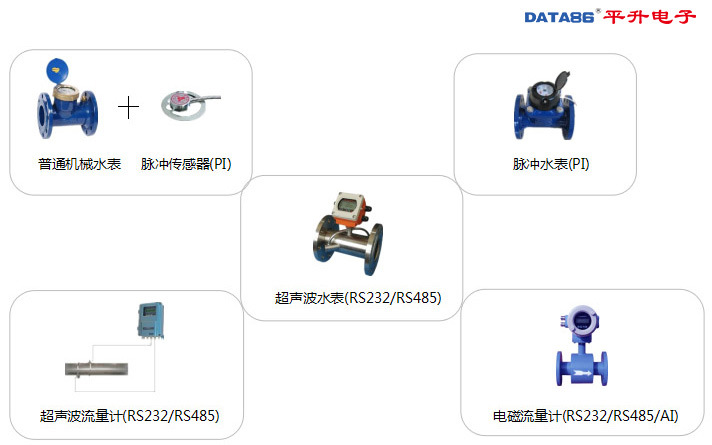

5、常用計量表具

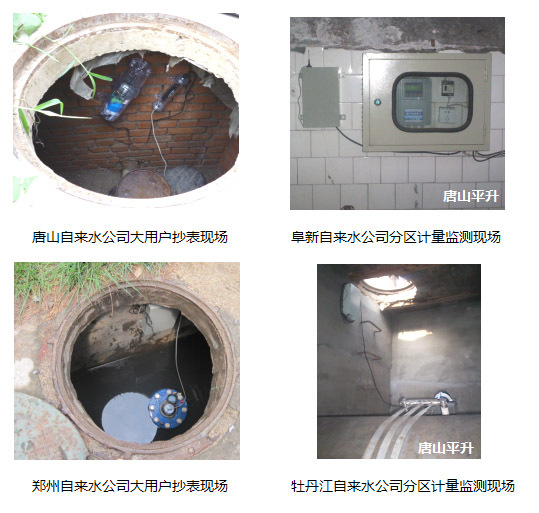

6、設備安裝現場展示
