產品簡介
詳細介紹
進口原裝德國IFM易福門壓力傳感器PN7094
壓力傳感器的螺紋有很多種，常見的有NPT、PT、G、M，都是管螺紋。
NPT 是 National (American) Pipe Thread 的縮寫，屬於美國壓力傳感器標準的 60 度錐管螺紋，用于北美地區.國家標準可查閱 GB/T12716-1991
PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏壓力傳感器螺紋家族，多用於歐洲及英聯邦國家.常用於水及煤氣管行業，錐度規定為 1:16。國家標準可查閱 GB/T7306-2000
G 是 55 度非螺紋密封管螺紋，屬惠氏壓力傳感器螺紋家族.標記為 G 代表圓柱螺紋。國家標準可查閱 GB/T7307-2001
M 是公制普通螺紋，如M20*1.5表示直徑為20mm，螺距為1.5，如客戶無特殊要求，壓力傳感器一般為M20*1.5螺紋。
另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英寸。行內人通常用分來稱呼螺紋尺寸，一寸等于8分，1/4 寸就是2分，如此類推。G 好像就是管螺紋的統稱(Guan)，55、60度的劃分屬于功能性的，俗稱管圓。螺紋由一圓柱面加工而成。
ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管壓力接頭都是這樣的，老國標標注為Rc
公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是壓力傳感器螺紋zui大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。
管螺紋主要用來進行壓力管道的連接，其內外螺紋的配合緊密，壓力傳感器管螺紋有直管與錐管兩種。公稱直徑是指所連接的壓力管道直徑，顯然螺紋大徑比公稱直徑大。 1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。
無法避免誤差編輯
在選擇壓力傳感器的時候我們要考慮他的綜合精度，而壓力傳感器的精度受哪些方面的影響呢?其實造成傳感器誤差的因素有很多，下面我們注意說四個無法避免的誤差，這是傳感器的初始誤差。
首先的偏移量誤差：由于壓力傳感器在整個壓力范圍內垂直偏移保持恒定，因此變換器擴散和激光調節修正的變化將產生偏移量誤差。
其次是靈敏度誤差：產生誤差大小與壓力成正比。如果設備的靈敏度高于典型值，靈敏度誤差將是壓力的遞增函數。如果靈敏度低于典型值，那么靈敏度誤差將是壓力的遞減函數。該誤差的產生原因在于擴散過程的變化。
第三是線性誤差：這是一個對壓力傳感器初始誤差影響較小的因素，該誤差的產生原因在于硅片的物理非線性，但對于帶放大器的傳感器，還應包括放大器的非線性。線性誤差曲線可以是凹形曲線，也可以是凸形曲線稱重傳感器。
zui后是滯后誤差：在大多數情形中，壓力傳感器的滯后誤差*可以忽略不計，因?yàn)楣杵哂泻芨叩臋C(jī)械剛度。一般只需在壓力變化很大的情形中考慮滯后誤差。
壓力傳感器的這個四個誤差是無法避免的，我們只能選擇高精度的生產設備，利用*來降低這些誤差，還可以在出廠的時候進行一定的誤差校準，盡zui大的可能來降低誤差以滿足客戶的需要。
產品圖：
- 兩個開關輸出，其中一個帶有 IO-Link 通信接口
- 紅/綠顯示，用于明確標識可接受的范圍
- 管路連接可進行旋轉，方便進行*的排列
- 高負載保護，長期穩定性
- 堅固的設計，適用于嚴苛的工業環境IFM易福門編碼器
進口原裝德國IFM易福門壓力傳感器PN7094
易福門傳感器價格
技術參數：
| 應用 | |||||||
|---|---|---|---|---|---|---|---|
| 測量元件 | 陶瓷電容式壓力測量元件 | ||||||
| 應用 | 用于工業應用 | ||||||
| 介質 | 液體和氣體介質 | ||||||
| 介質溫度 [°C] | -25...80 | ||||||
| 抗壓強度 |
| ||||||
| 爆破壓力小值 |
| ||||||
| 壓力 | 相對壓力 | ||||||
| 電氣數據 | |||||||
| 工作電壓 [V] | 18...30 DC; (符合EN 50178 SELV/PELV標準) | ||||||
| 電流損耗 [mA] | < 35 | ||||||
| 絕緣電阻小值 [MΩ] | 100; (500 V DC) | ||||||
| 防護等級 | III | ||||||
| 反相保護 | 是 | ||||||
| 開機延遲時間 [s] | < 0.3 | ||||||
| Watchdog集成看門狗電路 | 是 | ||||||
| 總的輸入/輸出 | |||||||
| 輸入和輸出總數 | 數字輸出數量: 2 | ||||||
| 輸出 | |||||||
| 輸出數量 | 2 | ||||||
| 輸出信號 | 開關信號; IO-Link; (可配置) | ||||||
| 電氣設計 | PNP/NPN | ||||||
| 數字輸出數量 | 2 | ||||||
| 輸出功能 | 常開/常閉; (可設定參數) | ||||||
| 開關量輸出DC電壓降大值 [V] | 2.5 | ||||||
| 開關量輸出DC的持續電流負載 [mA] | 150; (200 (...60 °C) 250 (...40 °C)) | ||||||
| 開關頻率DC [Hz] | < 170 | ||||||
| 短路保護 | 是 | ||||||
| 短路保護類型 | 脈沖 | ||||||
| 過載保護 | 是 | ||||||
| 測量/設定范圍 | |||||||
| 測量范圍 |
| ||||||
| 開關點, SP |
| ||||||
| 復原點, rP |
| ||||||
| 設定步距 |
| ||||||
| 精度/偏差 | |||||||
| 開關點精度 [測量范圍值的%] | < ± 0,5 | ||||||
| 重復精度 [測量范圍值的%] | < ± 0,1; (溫度波動< 10 K) | ||||||
| 特征曲線偏差 [測量范圍值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 極限點設定) | ||||||
| 滯后偏差 [測量范圍值的%] | < ± 0,25 | ||||||
| 長時間穩定性 [測量范圍值的%] | < ± 0,05; (每6個月) | ||||||
| 溫度系數零點 [測量范圍值的百分比 / 10 K] | 0,2; (-25...80 °C) | ||||||
| 溫度系數量程 [測量范圍值的百分比 / 10 K] | 0,2; (-25...80 °C) | ||||||
| 反應時間 | |||||||
| 反應時間 [ms] | < 3 | ||||||
| 可編程的延遲時間dS, dr [s] | 0...50 | ||||||
| 軟件/編程 | |||||||
| 參數設定 | 遲滯/窗口; 常開/常閉; 輸出極性; ON延遲、關斷延時; 阻尼; 顯示單位 | ||||||
| 接口 | |||||||
| 通信接口 | IO-Link | ||||||
| 傳遞類型 | COM2 (38,4 kBaud) | ||||||
| IO-Link revision | 1.1 | ||||||
| SDCI標準 | IEC 61131-9 | ||||||
| IO-Link Device ID | 403 d / 00 01 93 h | ||||||
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||
| SIO模式 | 是 | ||||||
| 必需的mater port type | A | ||||||
| 模擬過程數據 | 1 | ||||||
| 二位輸出過程數據 | 2 | ||||||
| 處理周期小值 [ms] | 2.3 | ||||||
| 工作條件 | |||||||
| 環境溫度 [°C] | -25...80 | ||||||
| 存儲溫度 [°C] | -40...100 | ||||||
| 外殼防護等級 | IP 65; IP 67 | ||||||
| 認證/測試 | |||||||
| EMC電磁兼容 |
| ||||||
| 抗沖擊 |
| ||||||
| 抗震 |
| ||||||
| MTTF [年] | 224.01 | ||||||
| UL認證 |
| ||||||
| 承壓設備指令 | 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體 | ||||||
| 機械技術數據 | |||||||
| 重量 [g] | 234 | ||||||
| 原材料 | 不銹鋼(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | ||||||
| 材料(潮濕部件) | 不銹鋼(1.4404 / 316L); 陶瓷; FKM | ||||||
| 開關動作壽命 | 1億 | ||||||
| 擰緊扭矩 [Nm] | 25...35; (推薦的擰緊扭矩; 取決于潤滑、密封及壓力等級) | ||||||
| 系統接口 | 螺紋連接 G 1/4 內螺紋 | ||||||
| 顯示器/操作件 | |||||||
| 顯示 |
| ||||||
| 注釋 | |||||||
| 包裝單位 | 1 件數 | ||||||
| 電氣連接 | |||||||
接口 易福門傳感器價格 | 接插件: 1 x M12; 觸頭: 鍍金的 | ||||||

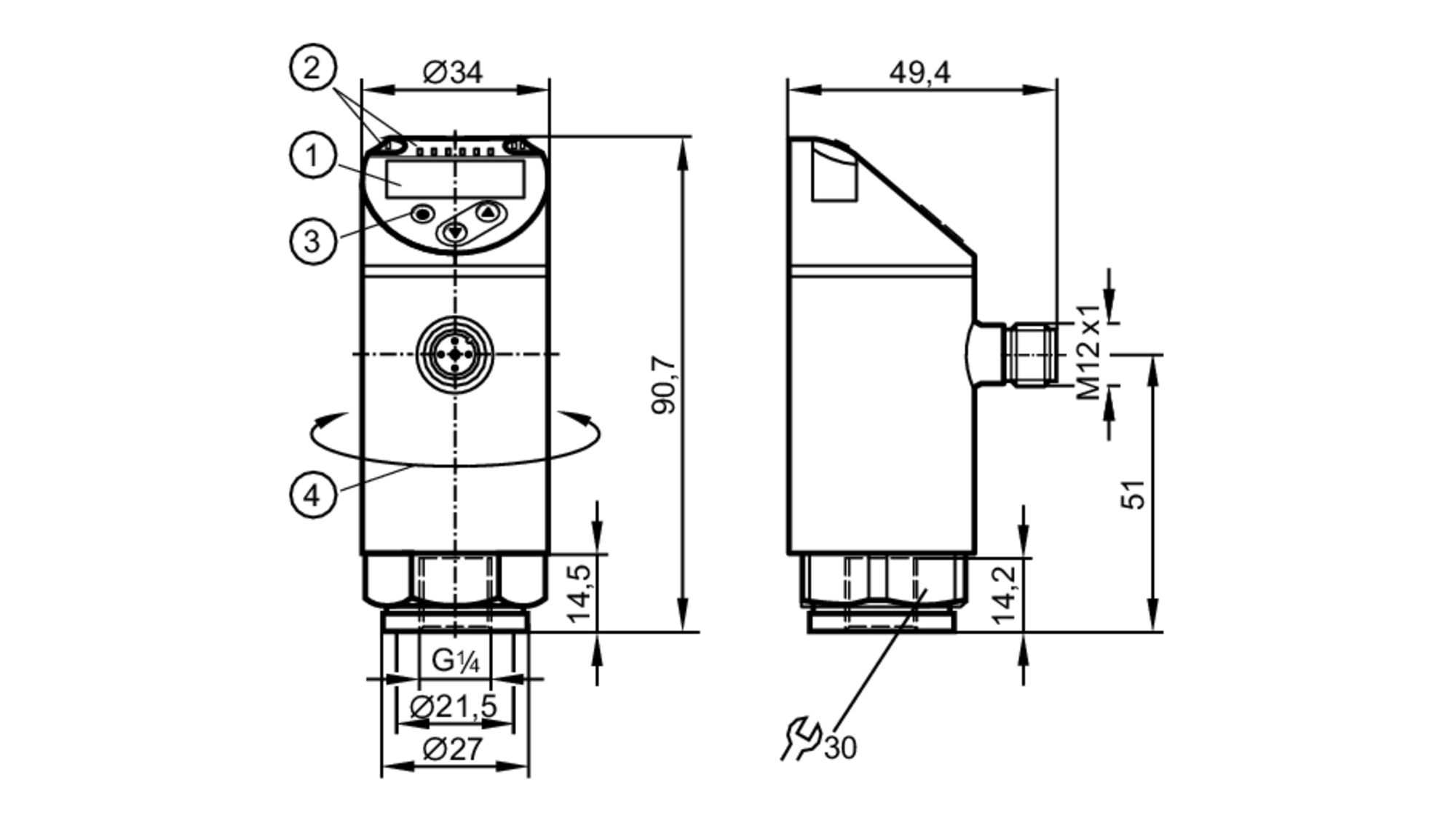

尺寸圖：
詳情請見：原裝德國IFM易福門PN-010-RER14-QFRKG/US/ /V壓力傳感器
