客戶問題

客戶需要評估從賣方收到的鑄件零件是否符合初的CAD文件，并決定如果發現偏差，需要進行模具修改。

解決方案

零件有一個復雜的形狀和許多任意形狀。因此，傳統的方法難以測量。中顯工程師選擇Creaform的HandySCAN 700掃描儀采集零件數據。因?yàn)榱慵枰w掃描，所以為了掃描零件的內部，用高精度的切割機將外殼分成兩部分。每一半被分別掃描，將終的三維模型與用于鑄造模具的初始CAD文件進行全尺寸三維比較，建立幾何偏差的彩色偏差圖。這種比較方法很容易看出，并便于對測量結果進行簡單的解釋，并利用它們進行鑄造模具的修改或成型工藝的優化，以達到所要求的成品質量。

 掃描數據

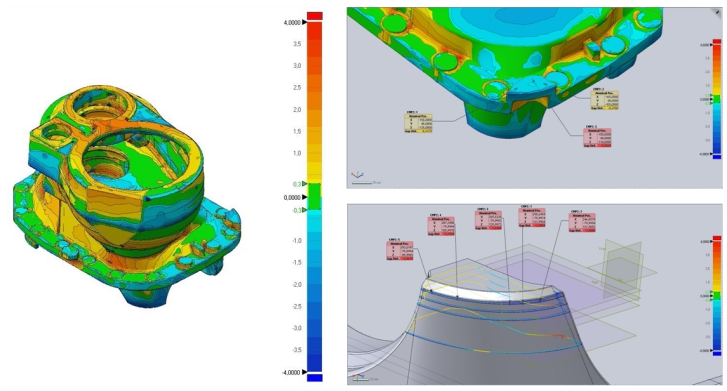

對比分析

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

• 實際操作條件下的高性：無論環境條件、部件設置和用戶情況如何，都能實現高性。

• 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

• 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

• 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

• 輕巧：重量不到 1 千克。

• 便攜：可裝入隨身攜帶的手提箱。

• 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

• 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

• 快速安裝：能在 2 分鐘內啟動并運行。

• 直接網格輸出：無需執行復雜的對齊或點云處理。

• 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

• 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
