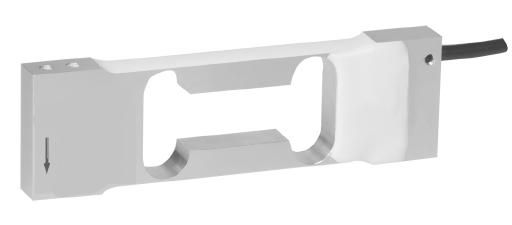

稱重傳感器是把質量信號轉換為電信號的裝置，是力敏傳感器的一種，稱重傳感器的應用非常廣泛，特別是在電子衡器上，是電子衡器的心臟部位。
目前，市場上的稱重傳感器的種類有很多，電阻應變式、光電式、液壓式、電容式、電磁力式等等，每個類型都各有特點，使用起來也不盡相同。
稱重傳感器有四線制和六線制兩種，市面上常見的為四線制。
四線制：
EXC+、EXC-：電源線，即供給傳感器的直流電源。滄正稱重傳感器EXC+為紅色，EXC-為黑色。
SIG+、SIG-：信號線，即傳感器輸出的信號線，一般輸出mV-信號，根據工作電壓和傳感器的靈敏度而定。滄正稱重傳感器SIG+為綠色，SIG-為白色。
六線制：
除上述四根線外，比四線制的多兩根：
SEN+、SEN-：反饋線，即傳感器將實際接受到的電壓值再反饋給稱重儀表。
另外，四線制的和六線制的傳感器都有屏蔽線：SHIELD
二者的區別：
四線制稱重傳感器應用于稱重傳感器和稱重儀表距離較近的場合，且要求線路電壓損耗非常??；六線制應用在長距離測量的場合，其抗干擾能力強。
一般情況下，稱重儀表對四線制和六線制的傳感器是兼容的。不過在四線制傳感器接線時，在稱重儀表端應用導線把EXC+和SEN+短接，EXC-和SEN-短接。
稱重傳感器信號輸出為毫伏信號，這個信號比較微弱，稱重傳感器的滿量程輸出=工作電壓*靈敏度，一般需要配合變送器（放大器）或者顯示儀表工作，變送器和儀表上會標識好傳感器的接線方式。
（來源：網絡，版權歸原作者）
