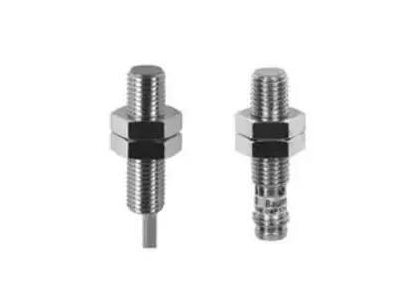

接近傳感器的分類及結構

兩線制接近傳感器 

兩線制接近傳感器安裝簡單，接線方便；應用比較廣泛，但卻有殘余電壓和漏電流大的缺點。 

直流三線式 

直流三線式接近傳感器的輸出型有NPN和PNP兩種，70年代日本產品絕大多數是NPN輸出，西歐各國NPN、PNP兩種輸出型都有。PNP輸出接近傳感器一般應用在PLC或計算機作為控制指令較多，NPN輸出接近傳感器用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。

接近傳感器的選型和檢測 ：

對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近傳感器，以使其在系統中具有高的性能價格比，為此在選型中應遵循以下原則：

1. 當檢測體為金屬材料時：應選用高頻振蕩型接近傳感器，該類型接近傳感器對鐵鎳、A3鋼類檢測體檢測ling敏。對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度就低。

2. 當檢測體為非金屬材料時：應選用電容型接近傳感器，如木材、紙張、塑料、玻璃和水等。

3. 金屬體和非金屬要進行遠距離檢測和控制時：應選用光電型接近傳感器或超聲波型接近傳感器。

4. 當檢測體金屬但靈敏度要求不高時：可選用價格低廉的磁性接近傳感器或霍爾式接近傳感器。

接近傳感器選型的要素：

① 檢測類型：放大器內藏型、放大器分離型；② 外形：圓形、方形、凹槽型；③ 檢測距離：以mm為單位；④ 檢測物體：鐵、鋼、銅、鋁、塑料、水、紙等；⑤ 工作電源：直流、交流、交直流通用；⑥ 輸出形態：常開（NO）、常閉（NC）；⑦ 輸出方式：兩線式、三線式（NPN、PNP）；⑧ 屏蔽、非屏蔽；⑨ 導線引出型、接插件式、接插件中繼式；⑩ 應答頻率：一秒鐘能檢測幾個物體

對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近傳感器，以使其在系統中具有高的性能價格比，為此在選型中應遵循以下原則： 

當檢測體為金屬材料時，應選用高頻振蕩型接近傳感器，該類型接近傳感器對鐵鎳、A3鋼類檢測體檢測ling敏。對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度就低。 

當檢測體為非金屬材料時，如；木材、紙張、塑料、玻璃和水等，應選用電容型接近傳感器。 

金屬體和非金屬要進行遠距離檢測和控制時，應選用光電型接近傳感器或超聲波型接近傳感器。 

對于檢測體為金屬時，若檢測靈敏度要求不高時，可選用價格低廉的磁性接近傳感器或霍爾式接近傳感器。 

釋放距離的測定：當動作片由正面離開接近傳感器的感應面，開關由動作轉為釋放時，測定動作片離開感應面的大距離。

回差H的測定：大動作距離和釋放距離之差的值。

動作頻率測定：用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的80%左右，轉動圓盤，依次使動作片靠近接近傳感器，在圓盤主軸上裝有測速裝置，開關輸出信號經整形，接至數字頻率計。此時啟動電機，逐步提高轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。

重復精度測定：將動作片固定在量具上，由開關動作距離的120%以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退出動作區，使開關斷開。如此重復10次，后計算10次測量值的大值和小值與10次平均值之差，差值大者為重復精度誤差。
