一、概述

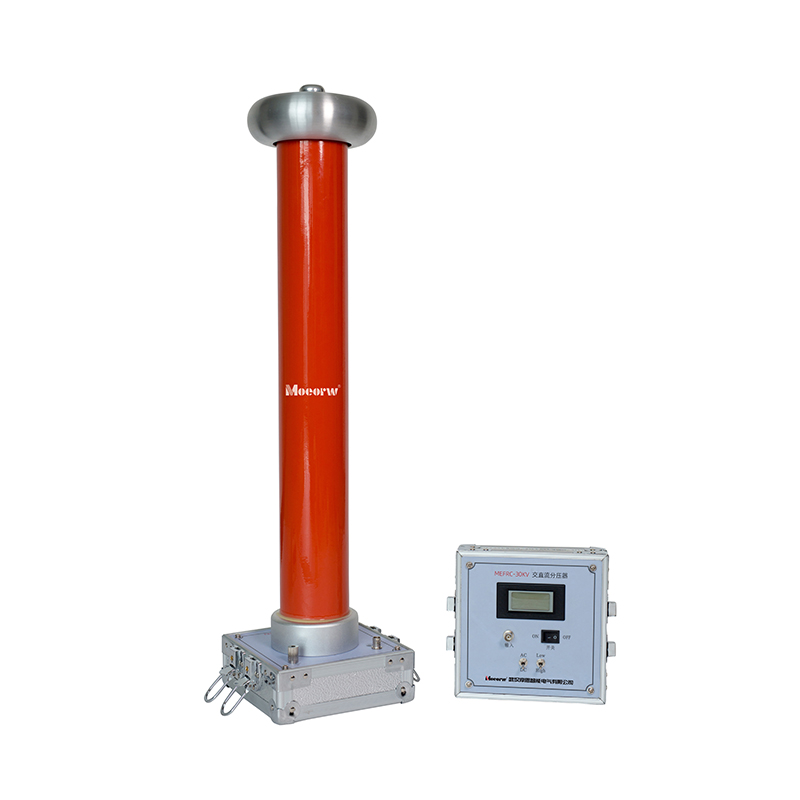

交直流分壓器是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。是代替高壓靜電交直流分壓器的。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。

本交直流分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。該系列標準交直流分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。

采用填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到。體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。

二、技術參數

額定電壓：AC:30kV  DC:30kV

交流測量方式：真有效值測量

精       度： AC:0.5%   DC: 0.5%

絕 緣 介 質：干式介質材料

環 境 條 件：

溫  度：-25～40℃

濕  度：<85%

電容量：320pF

分壓比：1000:1

三、注意事項

1.使用中，100kV以下交直流分壓器周圍2米內不得有雜物，（150kV-200kV交直流分壓器為3米，300kV交直流分壓器為4米）儀表與交直流分壓器、人員應按照電力行業交直流分壓器的操作規程來確定距離，我公司建議至少保持在5-6米的安全操作距離。堅持輕拿輕放原則，切不可碰撞，擠壓等。的檢測工作帶來極大的便利。

2.該交直流分壓器應該放在干燥的空氣中，使用完畢后應將放回鋁合金機箱中，以免受潮。
