一、產品簡介

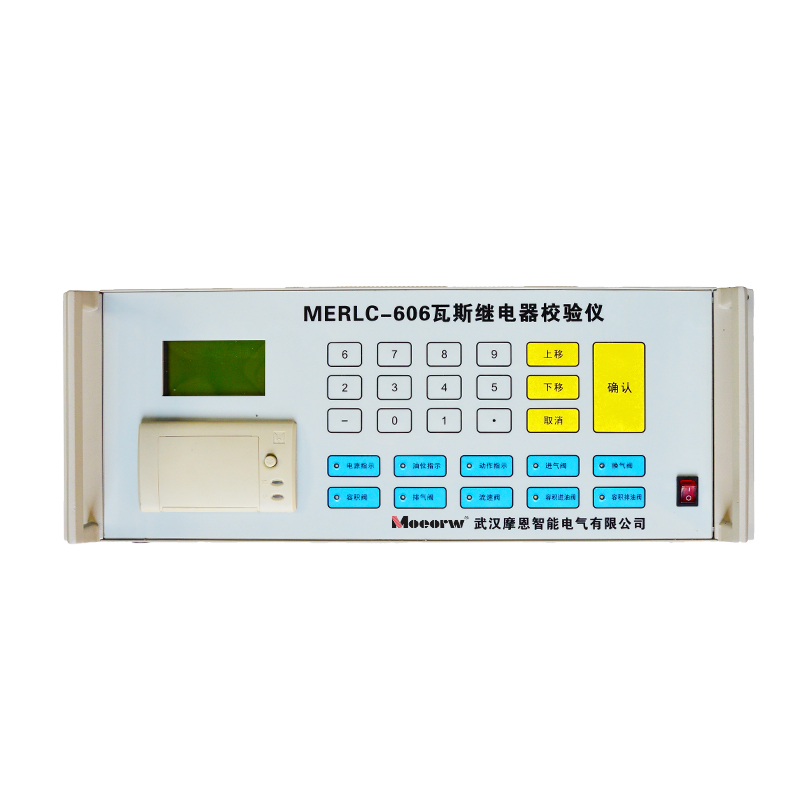

MERLC-606 型便攜式瓦斯繼電器校驗儀，在外觀與結構設計上注重實用性與便攜性，整體體積小巧，功率消耗較低，便于操作人員攜帶至不同工作場景使用，且日常操作流程簡單易懂，無需復雜的專業培訓即可快速上手。

在核心性能設計上，該產品采用科學合理的檢測原理與成熟的設計技術，在保持小巧緊湊外觀、便捷使用特性的基礎上，進一步提升了測量精度，確保檢測數據的準確性；同時拓展了檢測功能覆蓋范圍，能滿足更多場景下的校驗需求，設備運行過程中的穩定性與可靠性也得到有效保障，可長期為瓦斯繼電器與壓力釋放閥的校驗工作提供支持。

二、儀器主要技術參數

氣體繼電器校驗參數

a) 流速檢測：檢測范圍為 0.8～1.4m/s，最小分辨率達 0.01m/s，精度等級為 1.5 級（1.5 級精度表示在檢測范圍內，實際測量值與真實值的偏差不超過滿量程的 1.5%），可精準捕捉氣體繼電器內介質流速的細微變化。

b) 容積檢測：檢測范圍為 0～400ml，最小分辨率為 1ml，最大誤差控制在 ±20ml 以內，能準確測量氣體繼電器相關容積參數，滿足容積類指標的校驗要求。

c) 密封試驗：壓力檢測范圍為 0～150Kpa，最小分辨率 0.1Kpa，精度等級 1.0 級（偏差不超過滿量程的 1.0%），試驗時間可在 0～120min 區間內根據實際需求自由選擇，可全面檢測氣體繼電器的密封性能。

壓力釋放閥校驗參數

a) 開啟壓力檢測：壓力檢測范圍 0～150Kpa，最小分辨率 0.1Kpa，精度等級 1.5 級，可準確測量壓力釋放閥達到開啟狀態時的壓力值，判斷其開啟壓力是否符合標準。

b) 關閉壓力檢測：壓力檢測范圍 0～150Kpa，最小分辨率 0.1Kpa，精度等級 1.5 級，能精準捕捉壓力釋放閥從開啟狀態恢復至關閉狀態時的壓力值，確保關閉壓力指標達標。

 試驗介質要求

用于氣體繼電器校驗的試驗介質，需選用 25# 變壓器油，該型號變壓器油的性能可匹配氣體繼電器的校驗需求，保障檢測過程穩定與結果準確。

用于壓力釋放閥校驗的試驗介質為空氣，空氣介質獲取便捷，且能滿足壓力釋放閥開啟與關閉壓力檢測的環境要求。

電源參數要求

a) 主電源輸入：需接入 AC220V 交流電源，電源頻率為 50Hz，需確保接入電源電壓穩定，避免電壓波動影響設備正常運行。

b) 控制系統功率：控制系統運行功率為 150W，該功率可滿足設備控制模塊的用電需求，保障各項控制指令精準執行。

c) 執行系統功率：執行系統運行功率為 120W，為設備執行檢測動作、數據采集等功能提供充足動力支持。

d) 設備總功率：設備運行時的總功率為 270W（控制系統功率與執行系統功率之和），在配置供電線路時需參考總功率參數，確保線路負載能力匹配。

三、儀器的維護

本儀器為機電一體化的精密儀器，在日常使用中應妥加維護，使儀器保持良好的工作狀態；

顯示屏的清潔：

可使用溫和的清潔劑輕輕擦拭儀器表面污垢。請勿使用尖銳及粗糙的物體劃傷儀器表面，以避免儀器表面受損后氧化；

儀器長時間擺放后，再次使用時需要檢查油位開關是否可靠，方法如下:

控制箱處于手控狀態，豎直繼電氣檢測臺，按下控制面板（16）開啟流速閥，后按下控制面板（11）開啟進氣閥，使變壓器油上升至油位計中心平面，此時油位計指示燈亮；按下控制面板（14）開啟排氣閥，式變壓器油下降低于油位計中心平面，此時油位計指示燈滅。至此油位開關工作正常。否則，應調整油位開關
