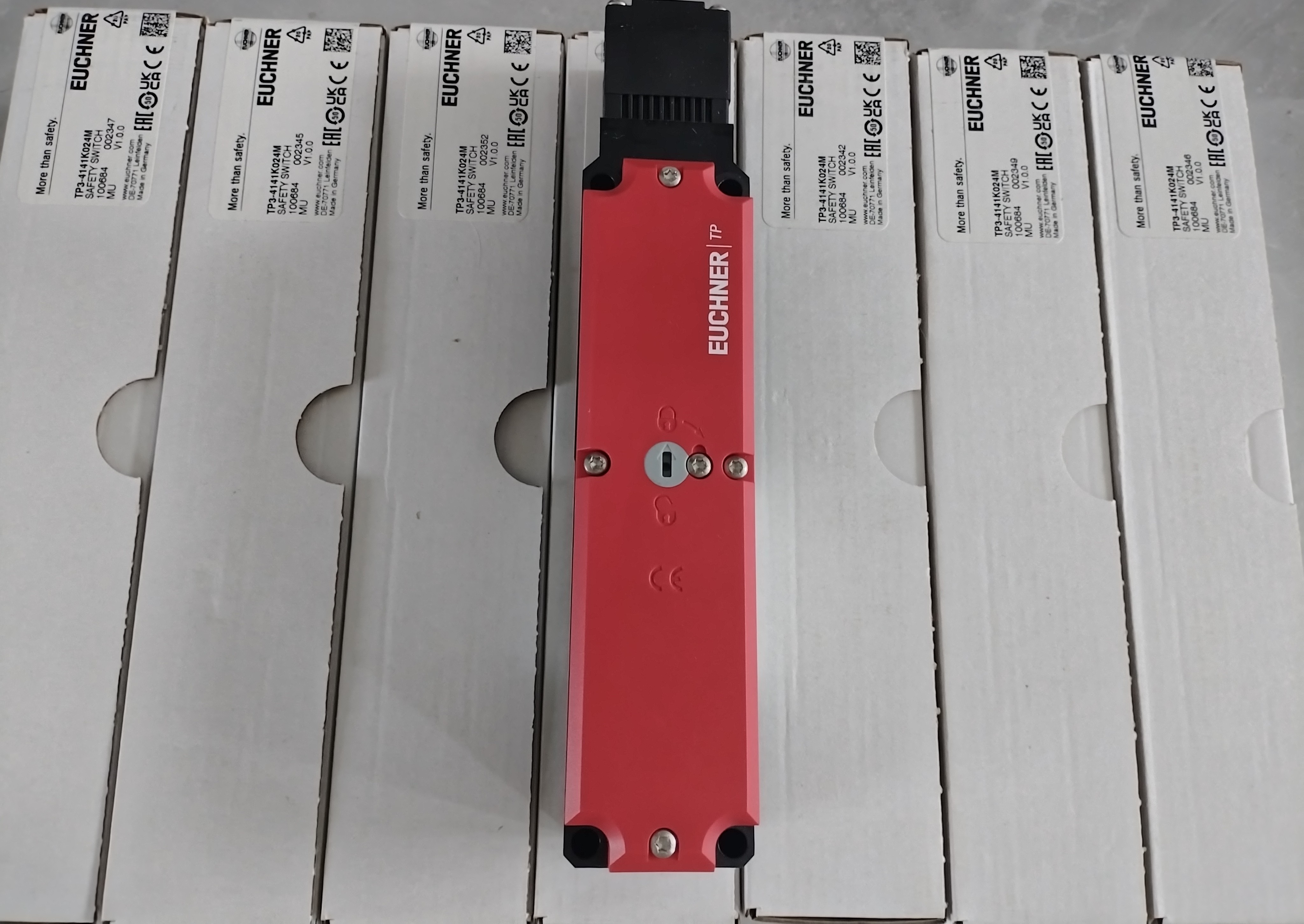

TP4-4141A024M (訂貨號 084275)安士能EUCHN安全開關特點說明

TP系列安全開關，M20 x 1.5電纜進線口，用于門位置的觸點

3個M20 x 1.5電纜進線口

用于門位置的觸點

輔助解鎖裝置

斷電解鎖

整合了門鎖功能及門鎖監控功能的TP安全開關

TP安全開關可確保門鎖設備保持在閉合位置，直至危險運動（例如，主軸超行程）停止。

與此類似，其還可防止安全門在運動過程中開啟。其纖薄設計極其適合于在型材導軌上通用安裝。TP安全開關具有加固塑料外殼。因此，它們?yōu)樽詣踊?、裝配和物料運輸技術領域提供了最佳的安裝應用機遇。

機械上鎖或是電氣上鎖可選

不同的開關觸點

3個電纜進線口，搭配可選的圓形接插頭

安全開關是一種在安全條件滿足前防止人員進入危險區域、避免設備意外啟動或運行的保護裝置，廣泛應用于工業生產及日常生活場景，核心作用是保障人身與設備安全。以下是其詳細介紹：

核心分類

安全開關種類豐富，可根據結構、工作方式及功能分為以下主要類型：

按接觸方式分類

接觸式安全開關：如插銷式開關、安全門鎖開關、絞鏈連鎖開關等，通過機械接觸觸發動作，結構可靠，適用于對防護裝置閉合狀態的直接監測。

非接觸式安全開關：包括安全磁開關、射頻安全開關等，利用磁場、RFID 等原理實現無接觸檢測，磨損小、維護成本低，適合污染嚴重或需要高防護等級的環境。

按功能分類

緊急停止按鈕：如 SF2ER 系列，緊急情況下可快速切斷設備電源，操作便捷，部分型號支持多接觸件安裝。

安全拉繩開關：防護距離最長可達 200 米，適合長距離設備（如輸送線）的緊急停機控制，部分具備防爆功能，符合 EN418 標準。

安全使能開關：如 SFEN 系列安全握把式啟動開關，用于維護期間手動控制危險區域操作，防止機器意外動作，操作靈敏度高。

安全限位開關：用于監測設備運動終端位置，避免超程運行導致危險。

結構組成

不同類型安全開關的結構略有差異，核心組件包括：

機械執行部件：如操動頭（插銷、滾輪、杠桿等），與防護裝置（如安全門、蓋板）聯動，觸發開關動作；部分帶機械鎖止機構的型號，可物理鎖止防護裝置，防止強行打開。

電氣觸點系統：含常閉（NC）觸點（默認閉合，監測安全裝置狀態）、常開（NO）觸點（默認斷開，反饋動作信號），部分型號配備強制導向觸點，確保觸點動作與操動頭嚴格聯動，避免觸點粘連未被檢測。

信號處理單元（電子式）：用于編碼信號傳輸（如 RFID 非接觸式開關），防止信號篡改或旁路，提升防篡改能力。

輔助組件：包括按鍵組件、鎖定機構（確保斷電狀態保持斷開）、輸入輸出端子（連接外部電路），部分型號配備 LED 狀態指示器、指示燈等。

安士能EUCHN安全開關工作原理

電氣原理：基于電磁感應、熱敏檢測、漏電檢測等機制。例如，智能安全開關可通過熱敏元件監測殼體溫度，當溫度達到 90℃±10℃時自動斷電；通過電流檢測實現過載保護，負載電流超設定值時切斷電路；短路時，內置斷路器迅速斷開電源。

機械原理：利用杠桿原理傳遞力、彈簧機制儲存并釋放能量，實現開關快速動作；鎖扣裝置保證正常工作時開關閉合，緊急情況下鎖定在斷開位置。如安全門開關，防護門開啟時操作部件抽出，常閉觸點通過機械反彈裝置斷開；門關閉時操作部件插入，觸點閉合，設備方可通電運行。

非接觸式原理：如磁性安全開關通過編碼磁激勵元件觸發接點動作，RFID 型利用射頻感應識別，無需物理接觸即可實現安全監測，防篡改能力更強。

安士能EUCHN安全開關性能參數與特性

防護等級：最高可達 IP69K（防塵防水、耐高溫高壓沖洗），常規型號多為 IP67，適應惡劣工業環境及衛生要求高的場景（如食品飲料行業）。

使用壽命：機械接觸式可達 200 萬次，耐高溫系列可達 1000 次，非接觸式因低磨損設計，使用壽命更長。

安全等級：符合 EN ISO 13849 等標準，性能等級最高可達 PL e，安全完整性等級 SIL3（IEC 61508），每小時危險失效率（PFHD）低至 5.21×10??。

其他參數：響應時間最快 40ms，安全接通距離可達 14mm，支持最大 10 毫米錯位安裝，部分型號電纜長度最長 200 米，接線方式多樣化。

國際認證：全系列符合歐洲、美國安全標準，獲得 CE、BG、UL、TUV、CSA 等國際認證，可全球通用。

安士能EUCHN安全開關產品優勢

高安全性：具備過載、短路、漏電、超溫等多重保護，防篡改設計（如編碼式、磁性感應），降低誤操作或惡意操作風險，事故發生率低。

高可靠性：抗震能力強、使用壽命長，非接觸式型號低磨損、維護成本低，機械接觸式強制導向觸點設計避免故障遺漏。

適配性廣：支持錯位安裝，外形尺寸、接線方式多樣，行程范圍、負載能力可選，可滿足不同設備及環境需求（如 - 30℃~+70℃工作溫度）。

便捷性：部分型號帶故障定位指示燈、快速復位功能，安裝與更換簡單；智能型僅切斷故障電路，不影響其他設備正常運行。

安士能EUCHN安全開關應用領域

工業生產：物流、包裝、汽車、機床等行業，用于分離式保護裝置、終端位置監控，如機床安全門、輸送線防護欄、自動化設備的危險區域隔離。

日常生活：全自動洗衣機的上蓋安全開關（脫水時開蓋即停機）、家電智能插座（過載保護）等。

特殊場景：食品飲料行業（不銹鋼外殼、高衛生等級）、防爆環境（防爆拉繩開關）、（高可靠性、低干擾）、潔凈車間（易清潔、無凹槽設計）等。
