IFM易福門24 V DC開關電源關鍵技術解讀
閱讀：466 發布時間：2021-4-19
IFM易福門24 V DC開關電源關鍵技術解讀：
特別節省空間的設計
控制柜發熱量低
能量?jī)?chǔ)備高
短路時的斷路器安全關閉
低浪涌電流
開關電源24 V DC
DN4013
PSU-1AC/24VDC-10A
適應用于控制器、感應器、致動器和工業電子器件的調制電源
得益于高效率的低功率損耗
高電源緩沖時間
特別節省空間的設計
能量?jī)?chǔ)備高
IFM開關電源技術參數：
| 電氣數據 | |||||||
|---|---|---|---|---|---|---|---|
| 頻率AC [Hz] | 47...64 | ||||||
| 工作電壓公差[%] | 10 | ||||||
| 工作電壓公差2 [%] | 10 | ||||||
| 工作電壓[V] | 自動范圍選擇 | ||||||
| 額定電壓AC [V] | < 230 | ||||||
| 額定頻率AC [Hz] | 50...60 | ||||||
| 輸入電壓范圍AC [V] | 100...120 / 200...240 | ||||||
| 輸出DC電壓[V] | 24...28 | ||||||
| 防護等級 | I; (IEC 61140) | ||||||
| 過壓保護 | 是; (< 39 DC) | ||||||
| 輸出電壓[V] | 可設定; 輸出電壓根據SELV, PELV標準 | ||||||
| 輸出電壓最小值時的輸出電流最大值[A] | 10 | ||||||
| 輸出電壓最大值時的輸出電流最大值[A] | 8.6 | ||||||
| 輸出電壓最小值時的輸出電流最大值[A] | 12 | ||||||
| 輸出電壓最大值時的輸出電流峰值[A] | 10.3 | ||||||
| 輸出功率（yong久） [W] | 240 | ||||||
| 輸出功率(峰值) [W] | 288 | ||||||
| 注意輸出功率(峰值) |
| ||||||
| 功率因數(額定電壓120 V AC / 60 Hz) | 0.59 | ||||||
| 功率因數(額定電壓230 V AC / 50 Hz) | 0.51 | ||||||
| 功率儲備[%] | 20 | ||||||
| 輸出電路的數量 | 1 | ||||||
| 剩余波紋最大值[mV] | 50 | ||||||
| 接通峰值電流(額定電壓120 V AC / 60 Hz) [A] | 3 | ||||||
| 接通峰值電流(額定電壓230 V AC / 50 Hz) [A] | 3 | ||||||
| 接通電流限制 | 是 | ||||||
| 效率(額定電壓120 V AC / 60 Hz) [%] | 91 | ||||||
| 效率(額定電壓230 V AC / 50 Hz) [%] | 91.6 | ||||||
| 外部輸入保護 | ≤ B-10 A / ≤ C-6 A | ||||||
| Derating降低定額值[W/K] | 6 (60...70 °C) | ||||||
| 斷電保持時間(額定電壓120 V AC / 60 Hz) [ms] | 46 | ||||||
| 斷電保持時間(額定電壓230 V AC / 50 Hz) [ms] | 47 | ||||||
| 輸入電流(額定電壓120 V AC / 60 Hz) [A] | 3.73 | ||||||
| 輸入電流(額定電壓230 V AC / 50 Hz) [A] | 2.23 | ||||||
| 功率損耗(額定電壓120 V AC / 60 Hz) [W] | 23.7 | ||||||
| 功率損耗(額定電壓230 V AC / 50 Hz) [W] | 22 | ||||||
| 反饋保護[V] | 35 | ||||||
| 輸出 | |||||||
| 短路保護 | 是 | ||||||
| 過載保護 | 是 | ||||||
| 過載狀態 | 恒定輸出電流 | ||||||
| 類型DC-OK信號 | 繼電器輸出 | ||||||
| DC OK信號的可靠性 | 60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A) | ||||||
| 工作條件 | |||||||
| 環境溫度[°C] | -25...70 | ||||||
| 注意環境溫度 |
| ||||||
| 存儲溫度[°C] | -40...85 | ||||||
| 允許最大的相對空氣濕度[%] | 95; (IEC 60068-2-30) | ||||||
| 外殼防護等級 | IP 20; (EN 60529) | ||||||
| 污染度 | 2; (IEC 62103: 不允許導電性污物) | ||||||
| 過熱保護 | 是 | ||||||
| 認證/測試 | |||||||
| EMC電磁兼容 |
| ||||||
| 抗振強度 |
| ||||||
| 抗沖擊 |
| ||||||
| 機械技術數據 | |||||||
| 重量[g] | 875.5 | ||||||
| 安裝方式 | 導軌; (TH35 (EN 60715)) | ||||||
| 尺寸[mm] | 124 x 62 x 122.5 | ||||||
| 材質 | 鋼板 | ||||||
| 顯示器/操作件 | |||||||
| 顯示 |
| ||||||
| 注釋 | |||||||
| 注釋 |
| ||||||
| 包裝單位 | 1 件數 | ||||||
| 電氣連接 | |||||||
| 連接 | 螺絲接線端子: | ||||||
| 圖表 | |||||||

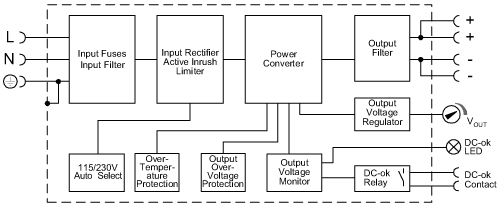

| 方框圖 | |||||||
| 輸出曲線 | |||||||

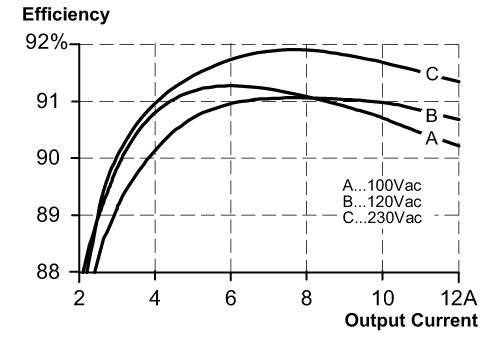

| 效率/功率損耗特性 | |||||||

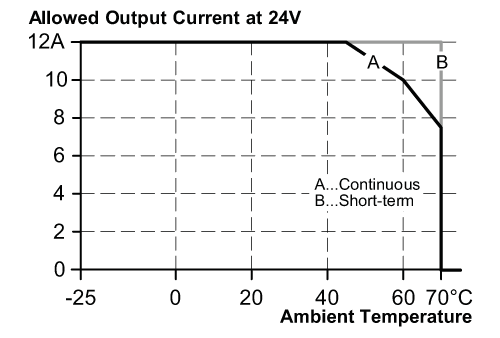

| 降低額定值特征 | |||||||

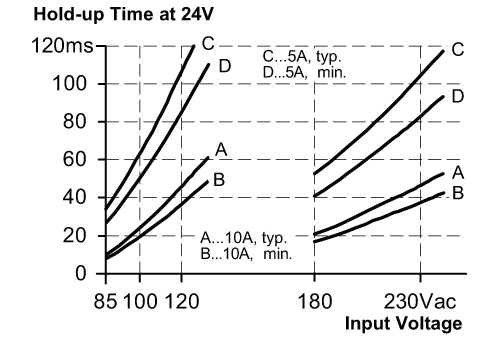

| 電源緩沖時間的特性曲線 | |||||||
