Faith費思FT66106A多通道電子負載

Faith費思FT66106A多通道電子負載FT66100A是費思新一代多通道可編程直流電子負載，其配置的8英寸彩色屏幕，能夠同時顯示6個通道的工作內容，并根據通道數量， 自適應調整顯示界面。本負載提供豐富的測試功能， 適用于各種直流電源、電池、充電器、LED驅動器或相關設備的測試， 其中既包含CC、CV、CR和CP等基本的測試模式， 還提供了LED測試模式及動態測試功能，動態頻率可達20KHz。FT66100A采用主機和模組一拖多的結構， 非常適合組建電源測試平臺， 能為您的設計和測試提供多種解決方案， 配合費思強大的上位機軟件， 無疑是您測試中的助手。

主機和模組

  FT66100A主機共設有6個模組安裝位 ，模組功率300W或600W，模組電流大到120A、電壓大到500V，主機可搭載6個300W模組或3個600W模組。主機可單獨控制任意模組，也可同步控制多個模組。每個模組具備兩個測試輸入端子（正、負極）及遠端感應端子（SENSE）。

    FT66103A   80V/60A/300W   1個模組位

    FT66105A   500V/10A/300W  1個模組位

    FT66106A   80V/120A/600W  2個模組位

    FT66108A   500V/20A/600W  2個模組位

    GPIB通訊口                 選配

程式功能(編程功能)

FT66100A的程式功能，可以幫助完成復雜負載變化過程（序列），也可完成生產線的自動測試。并且程式功能的*步支持快速調用。

自動測試功能：編輯好測試參數以后，客戶只要按ON/OFF鍵，或者按一個觸發開關， 負載自動完成測試流程， 自動形成判斷結果。如果PASS則顯示PASS，如果FAIL，會彈出一個表格，顯示出哪個通道的第幾個項目不合格。

快速調用：負載支持把常用功能保存到數字鍵里邊，需要的時候直接按數字鍵即可完整調用設置參數，不用重新設定，非常適合測試或者調試使用。

動態（瞬態）功能

FT66100A負載提供動態（瞬態）功能，可根據設定在兩個參數間周期切換，且可設置切換斜率，此功能常用于測試電源瞬間特性，動態模式更可提供高達20KHz的動態頻率，讓你的測試得心應手。

LED功能

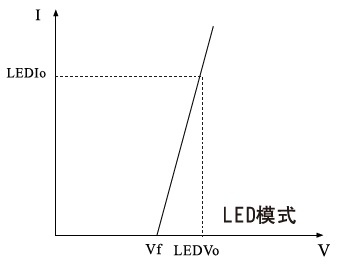

費思對于負載應用于LED驅動測試做了多項改進， 對FT66100的恒壓功能進行了修正，使其更接近于LED的工作特性曲線，為了適應各種不同方案的恒流源設計了恒壓3種速度可調， 以便于LED驅動測試帶載能力范圍。附帶FT66100的LED功能， 是通過設置LED燈具的工作電壓、工作電流和導通電壓，來確定負載的導通曲線，從而模擬某一個具體的燈具來對LED驅動進行驗證。
