1．JK觸發器
本實驗所采用的是74LS112，它是下降邊沿觸發的雙JK觸發器，其引腳圖如圖1所示。
圖1 74LS112引腳
另外，74LS112還有異步置位端 和 復位端，其功能如同RS觸發器的S端和R端。
2．T觸發器
T觸發器可控制觸發器每接受一個CP信號就翻轉一次，所以經常稱T觸發器為“反轉觸發器"。又因為來一個CP信號翻轉一次，那么其狀態就可以用來記憶CP輸入的個數，所以又稱為“計數觸發器"。T觸發器可以很方便地用JK觸發器和D觸發器構成（如圖2），
（a）用JK觸發器構成的T觸發器 （b）用D觸發器構成的T觸發器
圖2
T'觸發器是只有計數翻轉功能的觸發器， 如圖3 所示。
（a）用D觸發器構成的T'觸發器 （b）用JK觸發器構成的T'觸發器
圖3
3．JK觸發器和D觸發器的轉換
JK觸發器和D觸發器通過基本門電路可以進行轉換，電路如圖4所示。
（a）JK觸發器轉換為D觸發器 （b）D觸發器轉換為JK觸發器
在加性高斯白噪聲（AWGN）信道中，可以使用匹配濾波器實現數字信號的最佳接收。匹配濾波器是一種最佳線性濾波器，它是在輸出信噪比最大準則下設計的一個線性濾波器，準確地說，匹配濾波器使其輸出信噪比在某一特定時刻上達到最大值。
匹配濾波器具有特別重要的意義。例如在二進制數字傳輸中，我們關心的是能夠從噪聲中正確地判斷兩種可能信號中出現哪一種，判斷時刻的信噪比愈高，愈有益于作出正確的。
一、匹配濾波器原理
設匹配濾波器的傳輸函數為
，沖激響應為
，并將匹配濾波器輸入輸出分別記為
和
，如圖1所示。圖中匹配濾波器輸入為
式中，
為匹配濾波器的輸入信號，噪聲
是零均值高斯白噪聲，其雙邊功率譜密度為
。

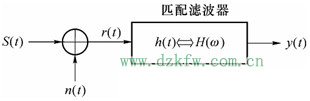

圖1 匹配濾波器原理框圖 根據線性系統的疊加原理，匹配濾波器的輸出為
其中，輸出信號
的表達式為
式中，
是輸入信號的頻譜函數。
輸出噪聲
的平均功率
為
則匹配濾波器在
時刻的輸出信號瞬時功率與噪聲平均功率之比為
為了尋找一個以使
最大，可將許瓦茲不等式用于上式的分子，有
顯見，當為
不等式（6）為等式，此時有最大可能輸出信噪比為
式中，
是信號的能量。
由此我們得出結論：在白噪聲干擾的背景下，按
設計的線性濾波器，將能在給定時刻上獲得最大的輸出信噪比
。由于該線性濾波器的傳輸特性與輸入信號頻譜的復共軛相一致，故稱其為匹配濾波器
