設計
所有 CPU 均具有堅固、緊湊的塑料機殼。在前面板上的部件有：
• 狀態和故障 LED
• 模式選擇開關
• MPI 端口
CPU 還具有以下配置：
• SIMATIC 微型存儲卡（MMC 卡）插槽；
MMC 卡替代集成的裝載存儲器，因此是操作*品。
• 使用前連接器連接到集成的 I/O 端口（*緊湊型 CPU）
• 連接 PROFIBUS 總線(*于DP型CPU)
• RS 422/485 的連接（僅 PtP CPU）
• 連接 PROFINET(*于PN型CPU)

(1)、電源與接地保護
PLC本身的抗干擾能力一般都很強。通常.將PLC的電源與系統的動力設備電源分開配線對于電源線來的干擾，一般都有足夠強的抑制能力
但是電源干擾特別嚴重可加接一個帶屏蔽層的隔離變壓器以減少設備與地之間的干擾，提高系統的可靠性。如果一個系統中含有擴展單元.則其電源必須與基本單元共用一個開關控制，也就是說它們的上電與斷電必須同時進行。
為了抑制附加在電源及輸入端、輸出端的干擾，應給PLC接地線接地線線徑要足夠粗.接地電阻要小于4Q，接地點應盡可能靠近PLC，并且接地點要與其它設備分開。對供電系統中的強電設備其外殼、柜體、框架、機座及操作手柄等金屬構件必須保護接地。
PLC內部電路包括CPU、存儲器和其他接口共接數字地.外部電路包括A/D、D/A等共接模擬地并用粗短的銅線將PLC底板與*接地點星形聯結防哚聲干擾。PLC非接地工作時，應將PLC的安裝支架容性接地以抑制電磁干擾。

(2)接線安排
電氣柜內線路走線布置。只有有屏蔽的模擬量輸入信號線才能與數字量信號線裝在同一線槽內，直流電壓數字量信號線和模擬量信號線不能與交流電壓線同在一線槽內。只有有屏蔽的220V電源線才能與信號線裝在同一線槽內。電氣柜電纜插頭的屏蔽一定要可靠接地。
電氣柜外部走線安排。直流和交流電壓的數字量信號線和模擬量信號線一定要各自用獨立的電纜，且要用屏蔽電纜。信號線電纜可與電源電纜共同裝在一線槽內.為改進抗噪性建議保證間隔10cm以上。

(3)屏蔽處理

PLC外殼的屏蔽，一般應保證與電氣柜浮空。在PLC外殼底板上加裝一塊等位屏蔽板(一般使用鍍鋅板).保護地使用銅導線與底板保持一點連接其截面積應不少于10mm，以構成等位屏蔽體，有效地消除外部電磁場的干擾。
對模擬量信號的屏蔽總線可絕緣并將*點連到參考電位或地(GND)上。數字量信號線的電纜兩端接地可保證較好地排除高頻干擾。
(4)抗噪聲的措施
  對處于強磁場(例如變壓器)的部分要進行金屬屏蔽電控柜內不宜采用熒光燈具照明。PLC控制系統電源也應采用相應的抗干擾措施。
PLC控制系統電源抗干擾的方法有采用隔離變壓器、低通濾波器及應用頻譜均衡法3種。其中隔離變壓器是常用的，因為PLC的i/o模塊電源常用DC24V.須經隔離變壓器降壓，再經整流橋整流供給，或者直接使用開關電源供給。

2、PLC周期性死機
  PLC周期性死機的特征是PLC每運行若干時間就出現死機或者程序混亂，或者出現不同的中斷故障顯示，重新啟動后又一切正常。根據實踐經驗認為，該現象常見原因是由于PLC機體長時間的積灰造成。
所以應定期對PLC機架插槽接口處進行吹掃。吹掃時可先用壓縮空氣或軟毛刷將控制板上、各插槽中的灰塵吹掃凈，再用95%酒精擦凈插槽及控制板插頭。清掃完畢后細心組3.3PLC無故程序丟失
PLC程序丟失通常是由于接地不良接線有誤、操作失誤和干擾等幾個方面的原因造成的：
PLC主機及模塊必須有良好的接地。
主機電源線的相線與中性線必須接線正確。
預先準備好程序包，用作備份。
使用手持編程器查找故障時，應將鎖定開關置于垂直位置.拔出就可起到保護內存的功能。
由于干擾的原因造成PLC程序丟失.其處理方法可參照PLC受干擾引起故障的處理。當PLG出現故障時，只要按照一般的故障規律進行判斷，應該可以準確迅速地把故障排除掉。
裝到位.恢復開機便能正常運行。

黔東南州西門子代理商

使用TIA V13/14下載S7-300

 通過以太網接口下載

 通過MPI（DP）接口下載

1.  通過以太網接口下載

SIMATIC S7- 300 PN CPU集成了 PROFINET 接口，通過這個通信口可以實現CPU與編程設備的通信。

STEP7 TIA Portal V13/14 軟件向用戶提供了簡單、靈活的下載方式，操作步驟如下：

1）在項目樹中，選中需要下載的項目文件夾，然后執行菜單命令“在線>下載到設備"或直接點擊工具欄上的圖標“下載到設備"，如圖1.1所示。

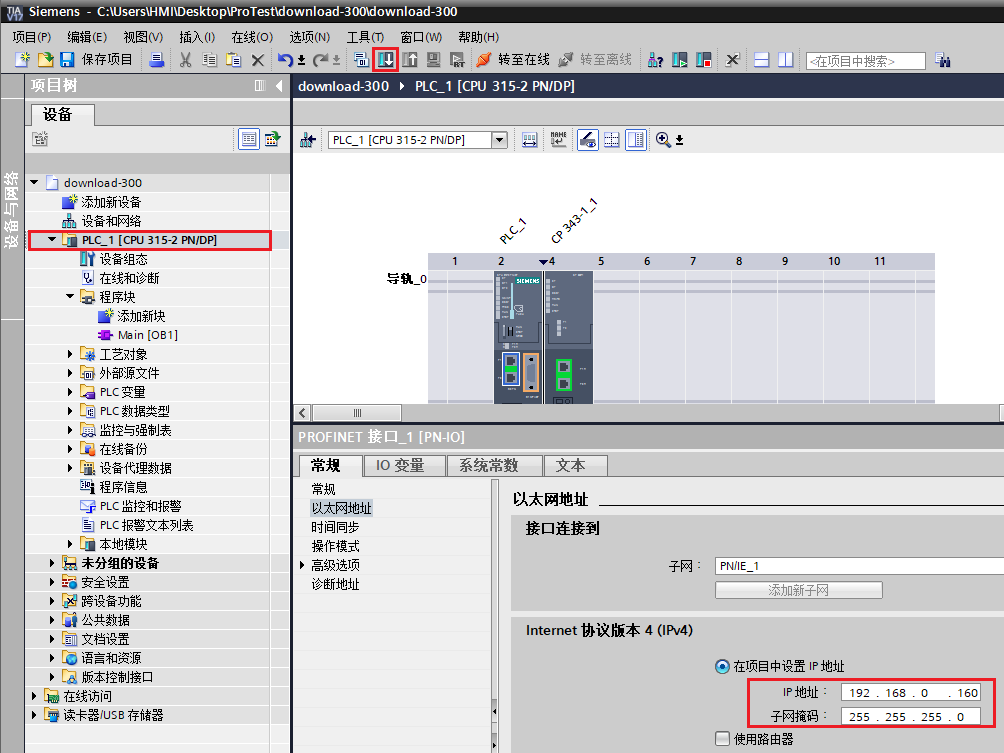

圖 1.1項目下載設置離線組態的IP地址

另外，還可以下載單獨的組件，例如硬件組態和程序塊。在項目樹中，右鍵點擊項目文件夾，如圖1.2所示，在彈出的菜單中會提供如下菜單命令：

?“下載到設備>硬件和軟件（僅更改）"：將改變的設備組態和程序下載到CPU中。

? “下載到設備>硬件配置"：只有硬件組態下載到CPU中。

? “下載到設備>軟件（僅更改）"：僅下載又更改的塊。

? “下載到設備>軟件（全部下載）"：下載所有塊并將所有值復位為初始狀態。

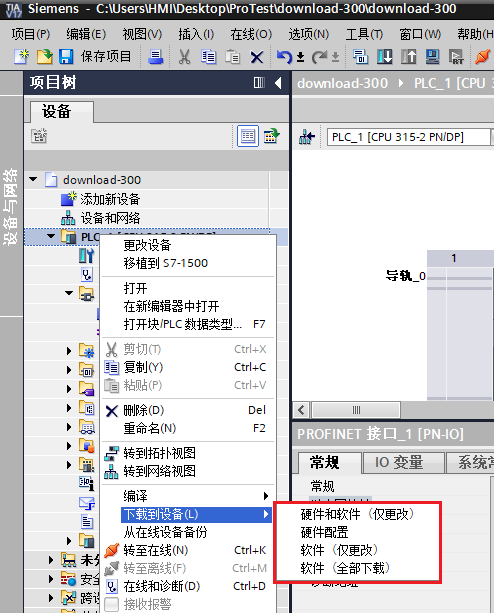

圖1.2單獨組件下載

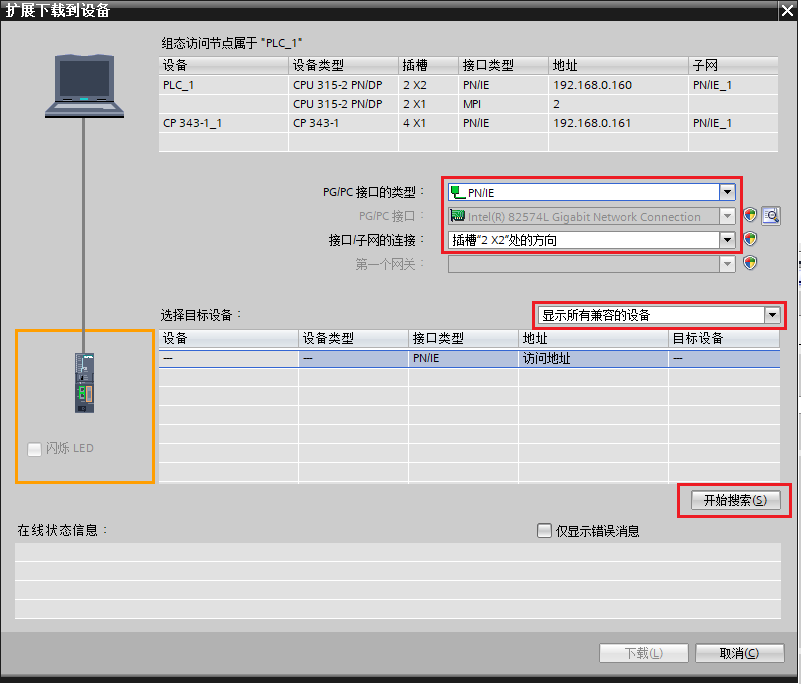

2）在彈出的“擴展的下載到設備"對話框中，“設置PG/PC接口類型"選擇為“PN/IE"，其“PG/PC接口"下拉選項中選擇編程設備的網卡，選擇“顯示所有兼容的設備"，點擊“開始搜索"，如圖1.3所示。

圖1.3搜索設備

3）搜索到可訪問的設備后，選擇要下載的PLC，當網絡上有多個PLC時，通過“閃爍LED"來確認下載對象，點擊“下載"按鈕，如圖1.4所示。

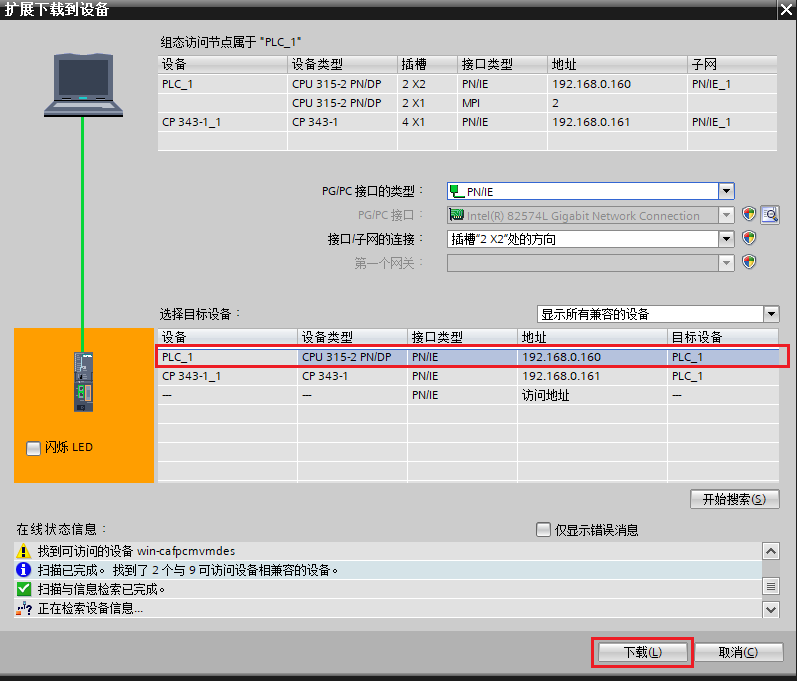

圖 1.4選擇下載對象

4）如果編程設備的IP地址和組態的PLC不在一個網段，需要給編程設備添加一個與PLC同網段的IP。在彈出的對話框中分別點擊“是"和“確定"，如圖1.5和圖1.6所示。

圖 1.5添加同網段IP確認

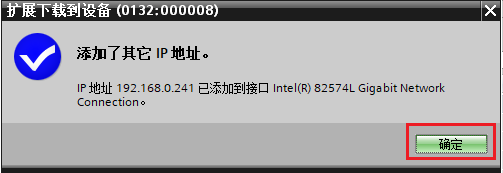

圖 1.6添加IP完成

5）項目數據必須*。如果項目沒有被編譯，在下載前會自動被編譯。在“下載預覽"對話框，會顯示要執行的下載信息和動作要求。

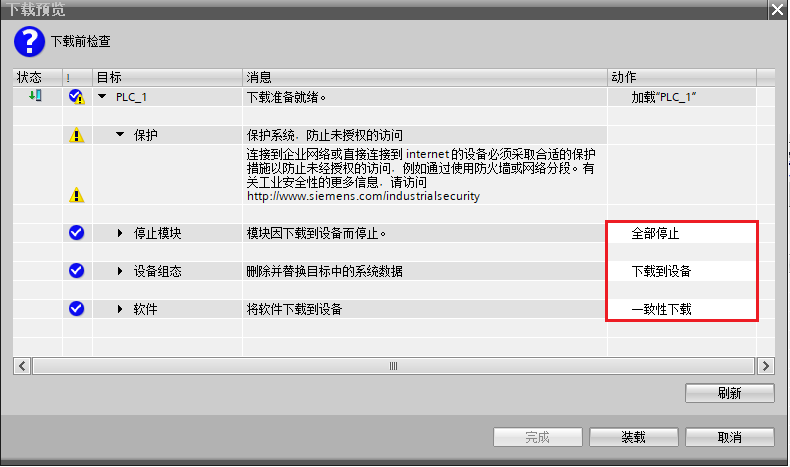

圖 1.7下載預覽窗口

6）下載后啟動CPU，如圖1.8所示。

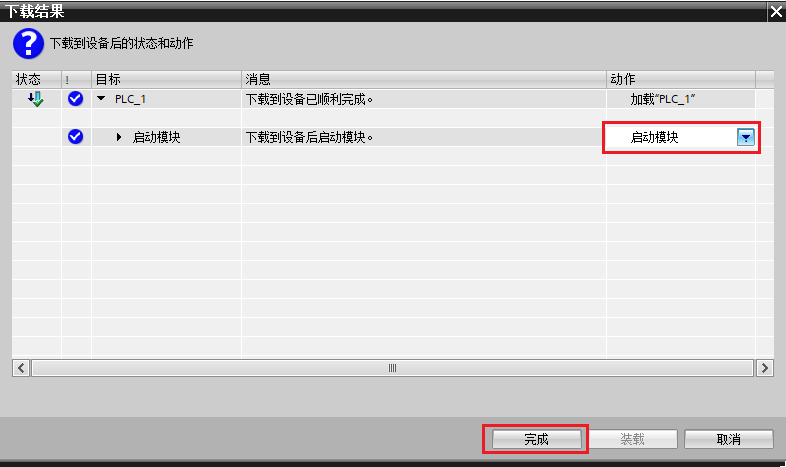

圖 1.8啟動CPU

2.  通過MPI（DP）接口下載

SIMATIC S7- 300 CPU均集成了 MPI 接口，通過這個通信口可以實現CPU與編程設備的通信。

此外，通過DP接口同樣可以實現通信下載。但注意新CPU的次下載不能通過DP接口。

需要使用西門子編程電纜連接下載。 根據不同型號，編程的電纜的具體連接步驟請參看如下文檔：

PC Adater USB  (6ES7 972-0CB20-0XA0)

PC Adapter A2 (6GK1571-0BA00-0AA0)

STEP7 TIA Portal V13/14 軟件向用戶提供了簡單、靈活的下載方式，操作步驟如下：

1）在項目樹中，選中需要下載的項目文件夾，然后執行菜單命令“在線>下載到設備"或直接點擊工具欄上的圖標“下載到設備"，如圖2.1所示。

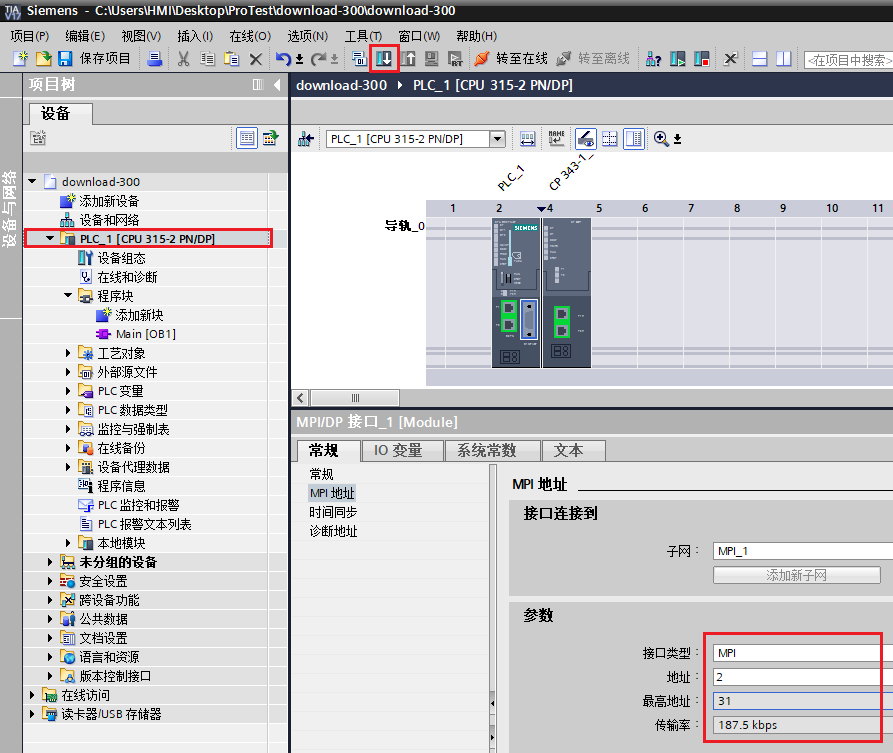

圖2.1項目下載前設置離線組態的MPI參數

另外，還可以下載單獨的組件，例如硬件組態和程序塊。在項目樹中，右鍵點擊項目文件夾，如圖2.2所示，在彈出的菜單中會提供如下菜單命令：

?“下載到設備>硬件和軟件（僅更改）"：將改變的設備組態和程序下載到CPU中。

? “下載到設備>硬件配置"：只有硬件組態下載到CPU中。

? “下載到設備>軟件（僅更改）"：僅下載又更改的塊。

? “下載到設備>軟件（全部下載）"：下載所有塊并將所有值復位為初始狀態。

圖2.2單獨組件下載

2）在彈出的“擴展的下載到設備"對話框中，“設置PG/PC接口類型"選擇為“MPI"，其“PG/PC接口"下拉選項中選擇編程電纜的型號，選擇“顯示所有兼容的設備"，點擊“開始搜索"，如圖2.3所示。

圖2.3搜索設備

3）搜索到可訪問的設備后，選擇要下載的PLC，當網絡上有多個PLC時，通過“閃爍LED"來確認下載對象，點擊“下載"按鈕，如圖2.4所示。

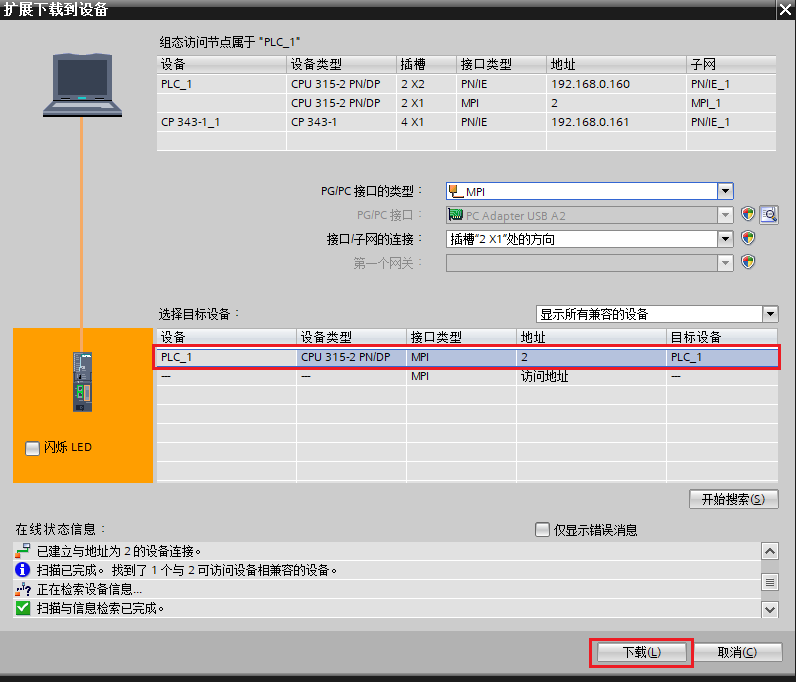

圖 2.4選擇下載對象

4）項目數據必須*。如果項目沒有被編譯，在下載前會自動被編譯。在“下載預覽"對話框，會顯示要執行的下載信息和動作要求。

圖 2.5下載預覽窗口

5）下載后啟動CPU，如圖2.6所示。

圖 2.6啟動CPU

注意：如果使用 PROFIBUS  接口下載，上述操作步驟中請將“MPI"選擇為“PROFIBUS"接口
