每天 40,000 次 DNA 提取

快速運行非常好：每個提取過程 20 分鐘，每 2.5 分鐘一塊新板 — 荷蘭公司 Synchron Lab Automation 與 Festo 合作，開發了一家小型的 DNA 提取自動化工廠。因此，種子行業的客戶每天可以從多達 40,000 個樣品中收集 DNA。

“我們確實已經建立了一家很小的工廠，” Synchron Lab Automation 業務開發負責人 Niels Kruize 解釋道。"近，我們的一位客戶做出了一份無價的聲明。他說：“這如此美麗，同時又如此簡單，我不明白為什么以前沒有人發明它。”"

該過程在機器上運行，用于農業行業的植物育種。從切碎的植物物質中提取 DNA。Festo 的組件在所有階段均發揮重要作用。該過程從一個微孔板盒開始，該盒可容納 400 塊板 — 200 塊輸入板和 200 塊輸出板。Festo 大客戶經理 Bert Baas 解釋說：“這是工業自動化和實驗室自動化相結合的完美*”。機器的硬件分為各種功能，每種功能都設計得盡可能簡單高效。小型工廠配備了串聯而非并聯驅動器。這些板被不斷移動并放到移液、沖洗和清洗工位中。

從一開始，Festo 就為 Synchron 開發人員提供了強大的支持。Bert Baas 報告說：“我們的自動化專家在提取系統的整個開發過程中為我們提供了支持。例如，他們建議使用新的 CPX-E 裝置來創造真正的附加值。他們?cè)谠撗b置實際投入市場之前就在該項目中使用了它。”

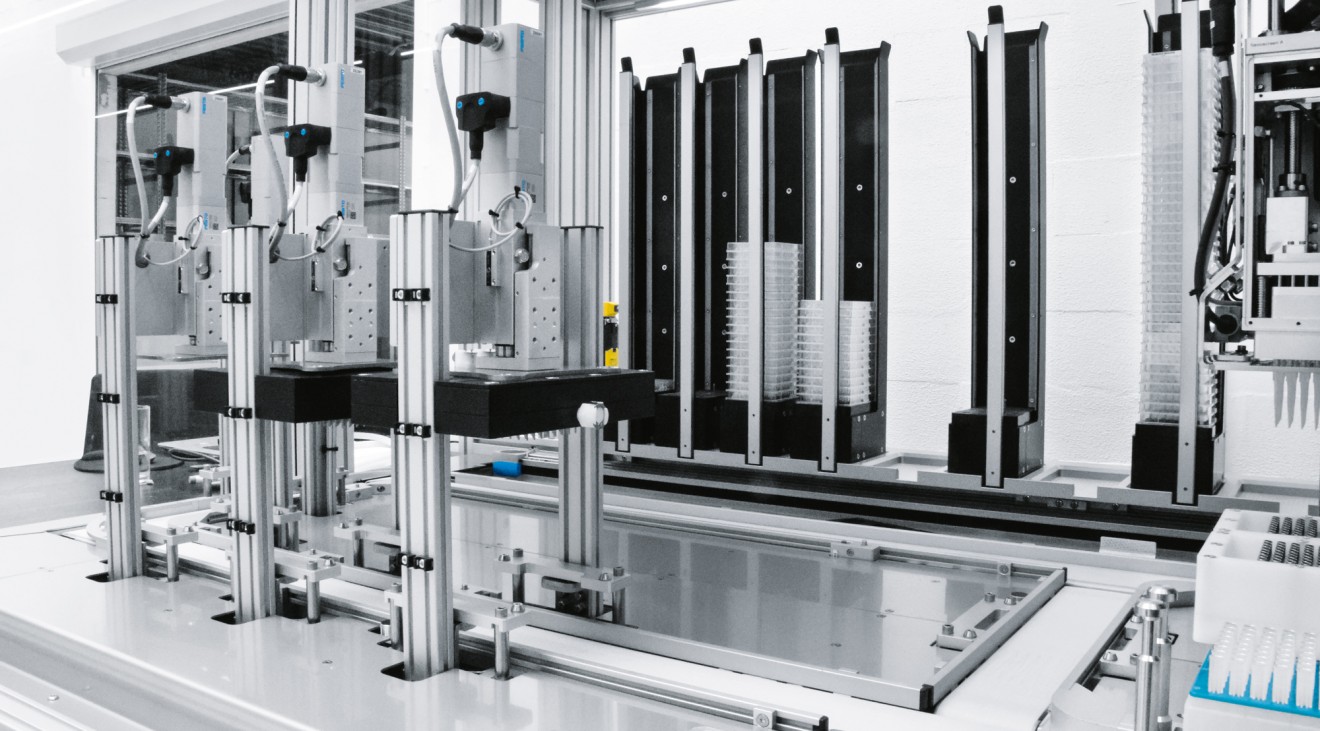

識別、輸送、清洗和抽吸：Festo 的組件在過程的所有階段均發揮重要作用。

DNA 提取機如何工作

提取機可連續運行八小時，如果需求增加，也可以運行 24 小時，不會有任何問題。其容量已經是目前市場上其他替代產品的容量的八倍。

識別和輸送：

條形碼讀碼器 SBSI 在運行開始時掃描所有微孔板。電缸 EGC 與擺動驅動器 DRRD 和氣抓 DHPS 相結合，抓取微孔板并將其放在托架上。這些托架然后經過輸送系統上的各個工位。

沖洗：

添加金屬微球以將 DNA 與其他物質分離。DNA 自身附著在微球上，而其他物質則漂浮在微孔板上。在幾個清洗工位將液體添加到微孔板中，然后再次抽吸。在此過程中，用滑臺電缸 EGSC 降低移液頭。沖洗后，干凈的 DNA 保留在微孔板中。通過輸送系統將其送入終處理步驟，即 DNA 提取。

電缸 EGC 和滑臺電缸 EGSL 配合，共同定位用于 提取DNA 的移液頭。

提取：

電缸 EGC 與滑臺電缸 EGSL 一起控制抓取用于提取 DNA 的移液頭。每塊板有 96 個樣品。提取過程總共需要 20 分鐘。每 2.5 分鐘開始一塊新板。

該機器具有串聯和模塊化結構，運行時幾乎*沒有任何切換延遲。CPX-E 和帶有 IO-Link® 的閥島 VTUG 用于控制系統。CPX-E 被開發為帶有 EtherCAT 主控制器和運動控制器的遠程 I/O 系統或 PLC，以確?？刂茊卧c電驅動器的簡單組合。


* — 合營企業

Synchron Lab Automation 的所有者兼董事總經理 Derk Wilten 解釋了與 Festo 的合作是如何實現的：“過去，我們只專注于解決方案概念，后來獲得了創造解決方案的合作伙伴。這是因?yàn)槲覀兂跏且患臆浖?。?dāng) Niels Kruize 加入公司時，他建議我們應該自己開發交鑰匙解決方案。他對此深信不疑。Niels Kruize 負責 Synchron Lab Automation 的業務開發。他曾在英格蘭工作，在那與 Festo 密切合作過。根據他的積極經驗，他建議推出第1款具有 Festo 工程知識和組件的“內部設計產品”。

信任該項目的合作伙伴

Niels Kruize 解釋說：“Festo 是一家*的公司，擁有q球零部件供應商網絡和q球服務與支持。Festo 的專家?guī)椭覀冞M(jìn)行設計，并與我們分享知識。他們了解不同的市場并知道如何運營，這非常有價值。Synchron 為世界各地的客戶提供服務。因此，對于在德國交付零件的速度與在新加坡一樣的合作伙伴，我們很高興與之合作。” Derk Wilton 很快就贏得了勝利：“Festo 使用的運營方法與我們*相同。與信任該項目的合作伙伴合作令人非常放心。”

為了在幾個清洗工位中為微孔板提供液體，滑臺電缸 EGSC 向下移動移液頭。

一個高效的團隊（從左到右）：Niels Kruize (Synchron)、Bert Baas (Festo) 和 Derk Wilten (Synchron)

Niels Kruize 很高興他對合作伙伴關系的信心得到了確認。"它為我們提供了巨大的附加值。合作伙伴關系是雙方真正的合作。這個項目對兩家公司來說都是全新的任務 — 通信技術對我們來說也是全新的領域。我們彼此學習，著眼未來，期待下一步。" Bert Baas：“我們與 Synchron 討論新技術，并預想它們提供的可能性。這為 Festo 提供了新的動力。”

關于 Synchron Lab Automation

自 1985 年以來，Synchron 一直在開發用于實驗室自動化的解決方案，并且專門從事液體、管和板的自動化抓取。近年來，Synchron 在其產品組合中增加了針對農業生物行業的創新設計和自動化平臺的構建。其中包括采種、發芽、種子健康測試和 DNA 清潔系統。Synchron 的 Experimate™ 軟件平臺提供了用戶友好的界面，并控制了 Synchron 的所有系統和連接模塊 — 從 LIMS 連接到自動化工作場所。
