阿托斯電磁閥符號的含義：

電磁閥符號由方框、箭頭、“T”和字符構成。電磁閥圖形符號的含義一般如下：1、用方框表示閥的工作位置，每個方塊表示電磁閥的一種工作位置，即“位”。有幾個方框就表示有幾“位”，如二位三通表示有兩種工作位置。上圖的“非通電”和“通電”就是兩個不同的工作位置。

2、識別常態位。電磁閥有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯在非通電時所處的位置。對于二位閥，利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。對于三位閥，圖形符號中的中位是常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。

3、方框內的箭頭表示對應的兩個接口處于連通狀態

4、方框內符號“T”表示該接口不通。

5、方框外部連接的接口數有幾個，就表示幾“通”。

6、一般，流體的進口端用字母P表示，排出口R表示，而閥與執行元件連接的接口用A、B等表示。

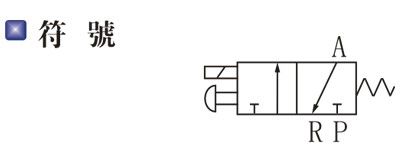

下例中，二位三通電磁閥有兩個工作位置和三個通氣接口，三個接口分別為進氣口（P），工作出氣口（A)，還有一個放氣口（R）。當電磁閥得電勵磁時，P和A通；失電回到常位態時，R和A通。



下面兩張圖詳細說明了氣閥工作的全部狀態

1、黃圈里的方框表示的是電磁閥常態位的接口連通狀態



2、黃圈里的方框是電磁閥勵磁狀態的接口連通狀態
