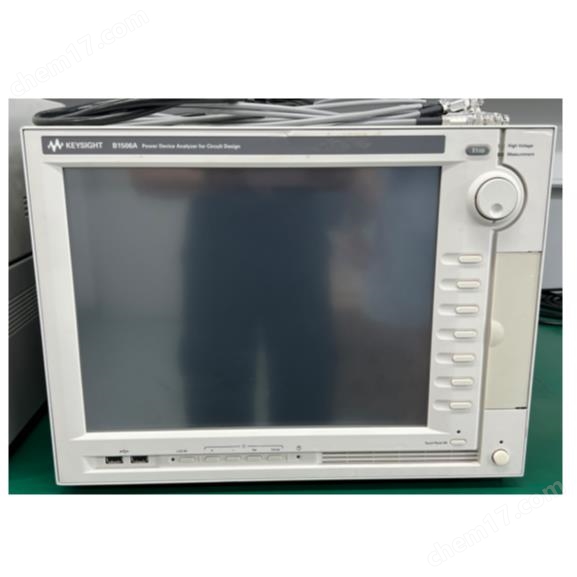

是德B1506A用于電路設計的功率器件分析儀

是德B1506A用于電路設計的功率器件分析儀

產品概述

用于電路設計的 B1506A 功率元件分析儀是一個完整的解決方案，可以幫助電力電子電路設計人員為其應用選擇正確的功率半導體器件和元件，從而最大限度地發揮其電力電子產品的價值。它可以在廣泛的工作條件下評估所有相關器件參數，包括擊穿電壓和導通電阻等IV參數，以及三端FET電容、柵極電荷和功率損耗。

B1506A 具有廣泛的功能，可幫助其在實際電路工作條件下識別不合格的半導體器件和組件，包括寬電壓和電流范圍（3 kV 和 1500 A）、寬溫度測量范圍（-50 至 +250 °C）、快速脈沖能力和 subnA 級電流測量能力。其獨特的軟件界面Easy Test Navigator為用戶提供了熟悉的器件數據表格式，無需經過正式培訓即可輕松表征半導體器件和元件。測試夾具內的集成開關電路支持全自動測試，可以在高壓和大電流測試之間以及 IV 和 CV 測量之間自動切換。此外，獨特的插入式設備測試夾具插座適配器消除了電纜連接和其他與人為相關的錯誤。

B1506A 還支持熱表征的自動化。這可以通過集成的 Thermostream 控制來實現。由于 DUT 靠近 B1506A 的測量資源，因此不存在由電纜延長導致溫度箱引起的大寄生效應。因此，可以在低溫和高溫下準確評估高達 1500 A 的無振蕩超高電流。

B1506A 的功能有助于最大限度地提高最終產品價值并加快產品開發周期，從而改變了電力電子電路設計。

是德B1506A用于電路設計的功率器件分析儀突出

完整的功率器件表征，保證您的電路在第一時間工作

Keysight B1506A 用于電路設計的功率器件分析儀/曲線跟蹤器是一個完整的解決方案，可以幫助電力電子電路設計人員為其應用選擇正確的功率器件，從而最大限度地提高其電力電子產品的價值。它可以在廣泛的工作條件下評估所有相關器件參數，包括擊穿電壓和導通電阻等IV參數，以及三端FET電容、柵極電荷和功率損耗。用于電路設計的 B1506A 功率器件分析儀/曲線跟蹤器滿足并超越了所有曲線跟蹤器功能。

B1506A 常見特性

工作范圍廣，高達 3 kV/1500 A

-50 °C 至 +250 °C 的全自動快速熱測試

自動功率器件（半導體和元件）數據表創建

自動記錄功能，防止數據丟失

B1506A IV 封裝特性

全自動快速靜脈注射測量（Ron、BV、泄漏、Vth、Vsat 等），適用于封裝和晶圓上器件

窄 IV 脈沖寬度（低至 10 μs），防止設備自熱，從而揭示實際設備性能

示波器視圖（時域視圖）用于監控實際電壓/電流脈沖波形以進行精確測量

可擴展配置，可添加 CV 和 Qg，將電流范圍從 20A 擴展到 500 A、1500 A

B1506A 全封裝功能

IV 包的所有功能

測量封裝器件在 3kV 時的晶體管輸入、輸出和反向傳輸電容（Ciss、Coss、Crss、Cies、Coes、Cres）和柵極電阻 （Rg）

封裝器件的柵極電荷 （Qg） 曲線測量

功率損耗（傳導損耗、驅動損耗和開關損耗）計算

B1506A 具有廣泛的功能，可幫助其在實際電路工作條件下識別不合格的器件，包括寬電壓和電流范圍（3 kV 和 1500 A）、寬溫度測量范圍（-50°C 至 +250°C）、快速脈沖能力和 Sub-nA 級電流測量分辨率。其獨特的軟件界面為用戶提供了熟悉的器件數據表格式，無需經過任何正式培訓即可輕松表征器件。測試夾具內的集成開關電路支持全自動測試，能夠在高壓和高電流測試之間以及IV和CV測量之間自動切換。

此外，獨特的插入式設備測試夾具插座適配器消除了電纜連接和其他與人為相關的錯誤。B1506A 還支持熱表征的自動化。這可以通過集成的熱流控制或熱板來實現。由于 DUT 靠近 B1506A 的測量資源，因此不存在由電纜延長導致的溫度箱引起的大寄生效應。

因此，可以在低溫和高溫下準確評估高達 1500 A 的無振蕩超高電流。B1506A 的功能有助于最大限度地提高最終產品價值并加快產品開發周期，從而改變了電力電子電路設計。

IV 套件（H20、H50、H70）的價格與傳統曲線示蹤劑的價格相當，使用 B1506A，您可以獲得額外的高級功能。您還可以升級任何 B1506A IV 封裝（H20、H50、H70），以增加電流范圍或增加 CV/Qg 測量功能（選件 H21、H51、H71）。

B1506A IV 封裝

B1506A-H20 20 A / 3 kV IV 測量

B1506A-H50 500 A / 3 kV IV 測量

B1506A-H70 1500 A / 3 kV IV 測量

B1506A 全封裝

B1506A-H21 20 A / 3 kV IV、C-V 和柵極電荷測量

B1506A-H51 500 A / 3 kV IV、C-V 和柵極電荷測量

B1506A-H71 1500 A / 3 kV IV、C-V 和柵極電荷測量
