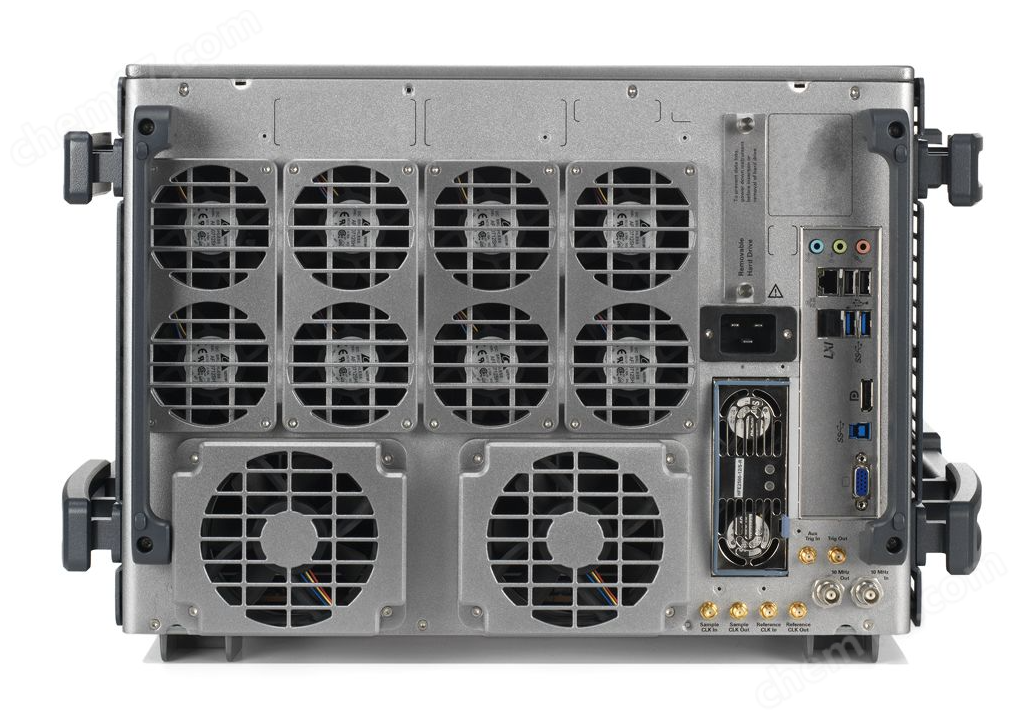

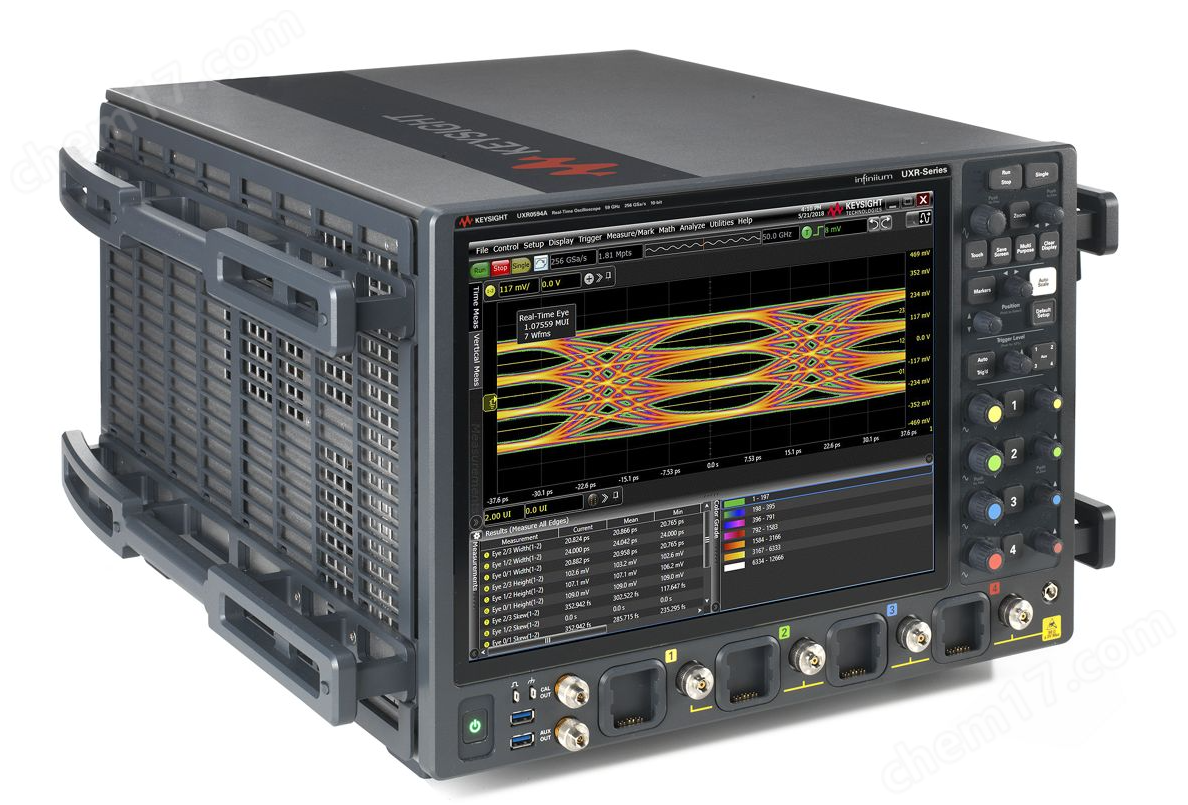

是德UXR0594A Infiniium UXR系列示波器

是德UXR0594A Infiniium UXR系列示波器

產品概述

Keysight Infiniium UXR0594A 是59 GHz 帶寬實時示波器，提供高達256 GSa/s 采樣率和超低噪聲性能，專為高速數字通信、光網絡、雷達及前沿科研設計，助力工程師精準分析最復雜的超高速信號。

核心優勢

59 GHz 帶寬 – 支持毫米波、太比特通信及高速SerDes驗證

256 GSa/s 超高采樣率 – 確保信號細節完整捕獲

超低本底噪聲（<1 mVrms） – 提升小信號測量精度

優良觸發與分析套件 – 支持PAM4/NRZ/光調制分析

典型應用

800G/1.6T 光模塊研發

5G/6G 毫米波信號分析

高速SerDes（PCIe 6.0, USB4）驗證

量子計算與高能物理研究

為什么選擇UXR0594A？

憑借業界優良的硬件指標和Keysight校準技術，UXR0594A 可解決傳統示波器在超高頻信號下的測量瓶頸，為未來技術提供可靠測試保障。

是德UXR0594A Infiniium UXR系列示波器選項

毫米波擴展

UXR0000-605 5 GHz 可配置毫米波擴展帶寬窗口

UXR0000-610型 10 GHz 可配置毫米波擴展帶寬窗口

UXR0000-682 5 GHz 可配置毫米波擴展帶寬窗口 - 直流至 82 GHz 頻率范圍

數字下轉換

UXR0000-602型 用于 UXR 系列的硬件加速 DDC，2 GHz 帶寬

輔料

N2125A UXR 示波器校準模塊，1 毫米

N2126A UXR 示波器校準模塊，1.85 毫米

N2127A UXR 示波器校準模塊，3.5 毫米

N2156A Infiniium UXR 實時示波器的機架安裝套件

N2158A Infiniium UXR 實時示波器的運輸箱

N2164A Infiniium UXR 系列多框架底座電纜套件，適用于前兩個 UXR 系列框架

N2165A Infiniium UXR 系列在多框架基礎套件中添加一個額外的 UXR 系列框架

支持的分析軟件應用程序

D9010DMBA 去嵌入軟件（Precision Probe、InfiiniSim Basic）

D9010POWA 電源完整性分析軟件

D9010UDAA 用戶定義的應用軟件

D9020ASIA 高級信號完整性軟件（EQ、InfiiniSimAdv、串?dāng)_）

D9020JITA EZJIT Complete - 抖動、垂直和相位噪聲分析軟件

D9020SCNA InfiniiScan 測量和區域觸發軟件

D9010WSAA 寬帶信號分析加速包

D9020WSAA 寬帶信號分析加速擴展封裝

D9020PAMA 脈沖幅度調制PAM-N分析軟件

軟件、協議應用支持（含）

D9010EKRP 10G/100GBASE-KR 64B/66B 和鏈路訓練解碼/觸發軟件

D9010EMBP 嵌入式協議解碼/觸發軟件（USB2.0、eUSB2、10/100 ETH、PCIe 2/1 ...

D9010LSSP 低速協議解碼/觸發軟件（I2C、SPI、RS232、I2S、JTAG 等）

D9010MCDP MIPI CSI 和 DSI 協議解碼/觸發軟件（C-PHY 和 D-PHY）

D9010MILP 協議解碼/觸發軟件（ARINC 429、MIL-STD 1553、SpaceWire）

D9010MPLP 低速 MIPI 協議解碼/觸發軟件（RFFE、I3C、SPMI）

D9010AUTP 汽車協議解碼/觸發軟件（CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT）

D9010MPMP MIPI M-PHY 協議解碼/觸發軟件（DigRF、LLI、CSI-3、UniPro、UFS、SSIC）

D9010PCIP 高級 PCIe 協議解碼/觸發軟件（PCIe 6/5/4/3/2/1、SATA/SAS）

D9010USBP USB4v2、USB4、USB 3.x 和 eUSB2 協議解碼/觸發軟件

D9020AUTP 高速汽車協議解碼/觸發軟件（100BASE-T1、1000BASE-T1、10Base-T1S）

D9020BDLP 完整的 Infiniium 協議解碼/觸發包

D9020FECP FEC （KP4） 400GE/800GE（50/100G 光電通道）解碼/觸發軟件

軟件、合規性應用程序及其支持

D9010BJAC 40GBASE-CR4 和 100GBASE-CR10 Tx 合規性軟件

D9010BJBC 100GBASE-KR4 Tx 合規軟件

D9010BJCC 100GBASE-CR4 Tx 合規軟件

D9010CAUC CAUI-4 以太網 Tx 合規性軟件

D9010CEIC Infiniium 實時示波器的 OIF-CEI 4.0 合規性應用

D9010CPHC MIPI C-PHY Tx 合規性軟件

D9010EAPC 以太網 10GBASE-KR Tx 合規軟件

D9010EBSC Infiniium 實時示波器的 IEEE802.3bs/cd 一致性應用

D9010ETHC 以太網 Tx 合規性軟件（以太網、EEE）

D9010SFPC SFP+ Tx 合規軟件

D9010USBC USB 2.0 Tx 合規軟件

D9010XAUC XAUI Tx 合規軟件

D9020DPHC MIPI D-PHY Tx 合規性軟件

D9020USBC USB 3.2 Tx 合規軟件

D9021HDMC HDMI Tx 合規軟件

D9030DDRC DDR3 和 LPDDR3 Tx 合規性軟件

D9040DDRC DDR4 和 LPDDR4 Tx 一致性軟件

D9040DPPC DisplayPort Tx 合規性軟件

D9040EDPV eDP Tx 驗證軟件

D9040MPHC MIPI M-PHY Tx 合規性軟件

D9040PCIC PCI Express Tx 合規性軟件

D9050DDRC DDR5 Tx 合規軟件

D9050PCIC PCI Express5 Tx 合規性軟件

D9050LDDC LPDDR5 Tx 一致性軟件

D9040USBC USB4 發射器一致性測試軟件

D9060GDDC GDDR6 Tx 一致性測試軟件

D9042DPPC DisplayPort UHBR Tx 合規性軟件

D9050CEIC OIF-CEI-112G VSR/MR/LR 電氣 TX 測試軟件

D90103CKC 適用于 IEEE 802.3ck 的電氣 TX 測試軟件（C2C、C2M、CR 和 KR，100Gb/s）

D9050USBC USB4v2 測試軟件

AE6920T 汽車以太網 Tx 合規軟件 10M 至 10GBASE-T1

D90103BQC IEEE 802.3bq （25GBASE-T） 物理層驗證應用

D9050MPHC MIPI G5 M-PHY Tx 合規性軟件
