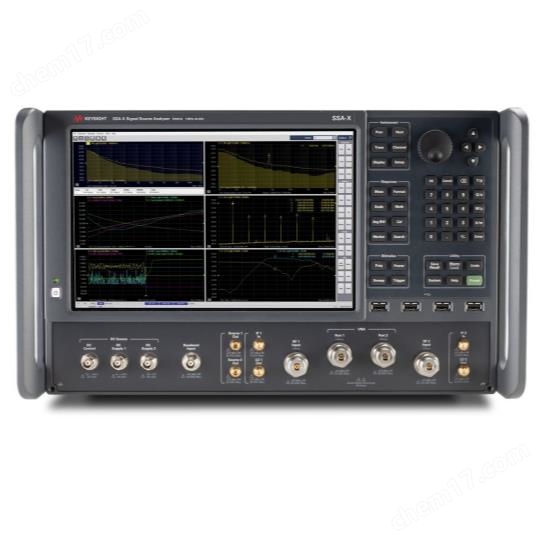

是德E5057A SSA-X 信號源分析儀

是德E5057A SSA-X 信號源分析儀

產品概述

E5057A SSA-X信號源分析儀是一款1MHz至44GHz高性能一體式測試方案，集成相位噪聲與信號源分析功能。通過外接混頻器可擴展至更高頻段，具備超低噪聲基底，為5G、衛星通信及毫米波研究提供精準的射頻信號分析能力。

突出

一站式下一代信號源分析

E5057A SSA-X 信號源分析儀在一個盒子中提供精確的測量。該解決方案全面且用途廣泛，可評估高達 44 GHz 的射頻信號的相位噪聲和其他相關參數。靈活的測量設置和現代用戶界面提高了測量效率，而通過軟件提供的應用支持擴大了測量范圍以滿足新要求。

通過超低噪聲靈敏度和互相關方法，在絕對和殘余相位噪聲測量中實現準確度和精密度。

通過內置、干凈的內部信號源和優良的路徑延遲補償技術，獲得高達 44 GHz 的準確、精確的殘余相位噪聲測量。

通過配置外部混頻器和功率分配器，測量高于 54 GHz 的被測設備 （DUT） 的絕對相位噪聲。

使用雙端口矢量網絡分析 （VNA） 選項從其他不同方面評估您的 DUT。

通過使用干凈的直流電壓（兩個通道）和調諧電壓輸出，更靈活地分析壓控振蕩器 （VCO）。

使用現代多窗口顯示器提高評估質量和效率。

使用應用軟件有效且高效地解決您獨特的測量要求。新的S96302B精度抖動分析可用于高側驅動器 （HSD） 應用中的時鐘/串行/解串器 （SerDes）/鎖相環 （PLL） 評估。該S96302B與 E5001A SSA-J 軟件兼容。

是德E5057A SSA-X 信號源分析儀選項

軟件

S963907B E5057A 的頻譜分析

S963017B 適用于 E5057A 的 SSA-X 信號源分析儀高級功能

S96325B SSA-X 信號源分析儀的脈沖射頻測量

S96302B SSA-X 信號源分析儀的精密時鐘抖動分析
