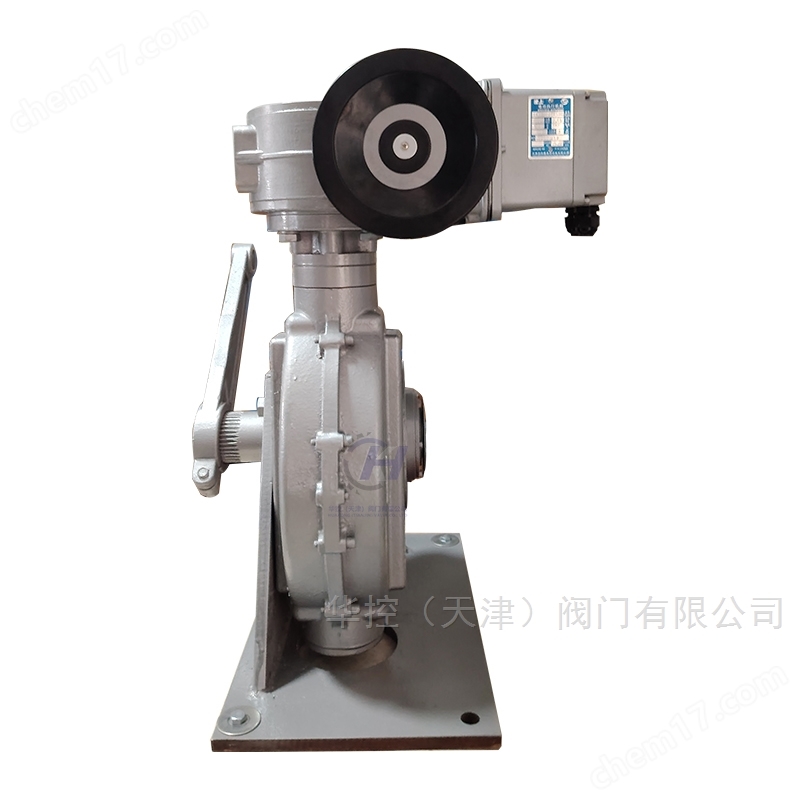

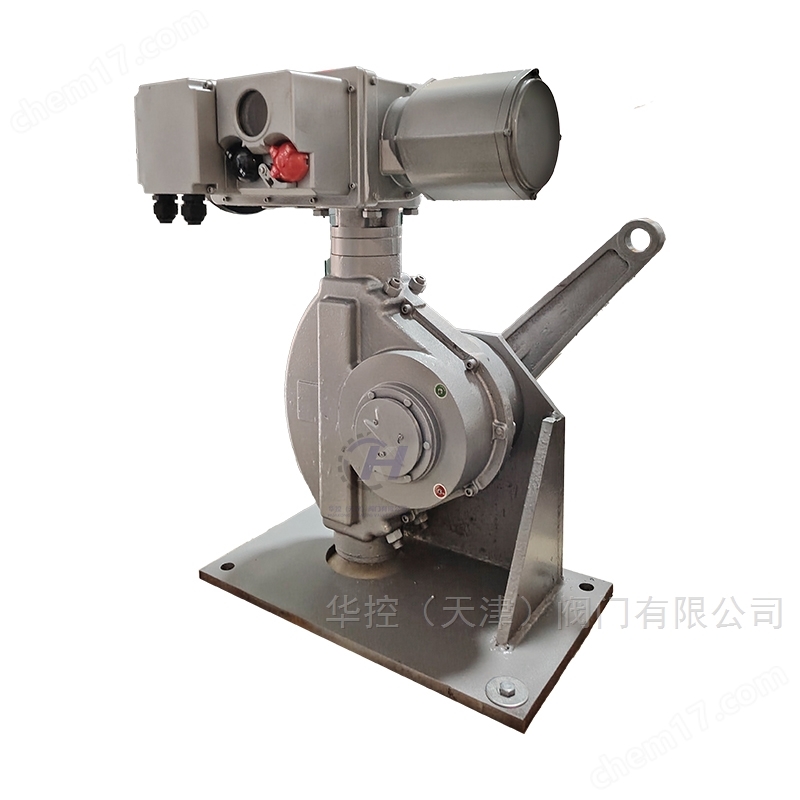

伯納德送風機執行機構 智能角行程閥門裝置

SD系列智能型電動執行機構是組合結構，它可通過不同的減速器零部件及不同規格電動機的組合，構成不同品種和規格的執行機構。

SD系列電動執行機構按輸出方式分成三種。

1.角行程輸出推力矩。90轉角。

2、直行程輸出推力拉力，直線位移。

3.多轉式輸出力矩，超過360的多圈轉動。 SD系列電動執行機構按安裝方式分成二種:

1.直聯式一通過執行機構輸出部位的法蘭與閥門等直接連接，這樣執行機構可直接安

裝在管道上多轉多、角行程、直行程均用此種方法安裝。

2、底座式一執行機構通過輸出臂及杠桿與閥門連接，此時執行機構需要安裝在-基礎臺座上，僅角行程用這種方式安裝。

SD系列電動執行機構按調節方式分成三種

1.比例調節型執行機構接收計算機。調節器等到單元送來的4-20mA或0-10mA的模擬量信號，執行機構的輸出軸轉角(或位移)與信號成比例關系，并自動完成調節任務。

比例調節型電動執行機構在線構成安裝方式上又分成兩種型式。

A.整體式比例調節型，即執行器及位置定位器GAMX-2007裝組成一個整體，整機現場安裝使用。

B.分立式比例調節型，執行機構也是由執行器及位置定位器構成，擔執行器與位置定位器 GAMX分開安裝，位置定位器則在室內或其它地方安裝。

注意，整體式與分立式外接線不一樣。

2.遠控型也稱為積分型，執行機構接收脈沖信號，繼電信號，可將執行機構的輸出軸控制在任意位置。

3、開關型也稱二位式，它接收開關信號，但執行機構的輸出軸只能控制在開和關兩個極限位置。分立式比例調節型電動執行機構，實際上就是一個遠控型配上一個單獨安裝的位置定位器GAMX均一樣，用戶在選用時，只萋注意電源、電壓安裝方式、輸出力矩、行程、信號是否符合您的要求。

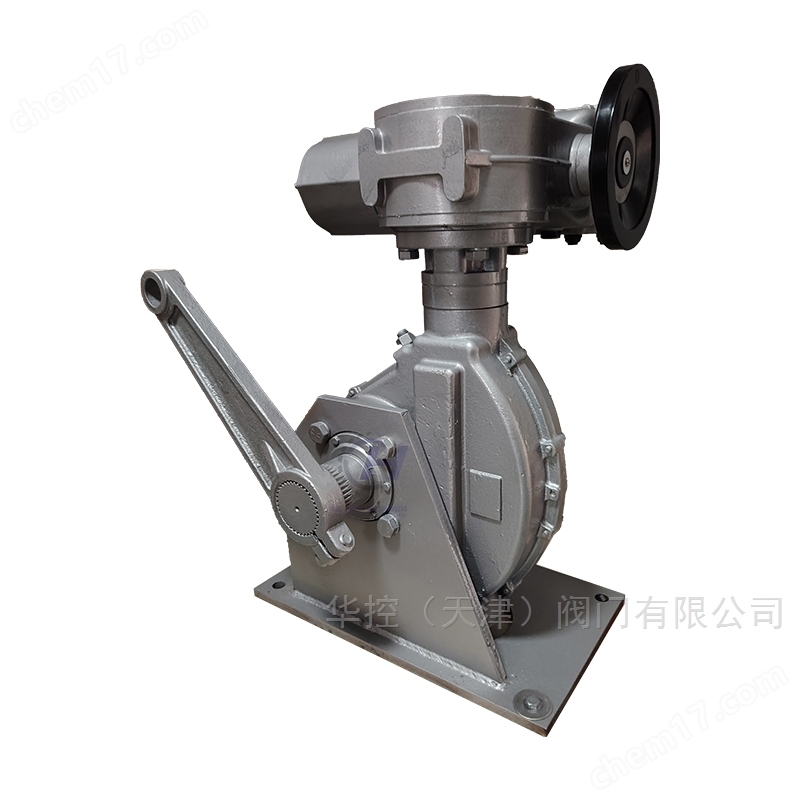

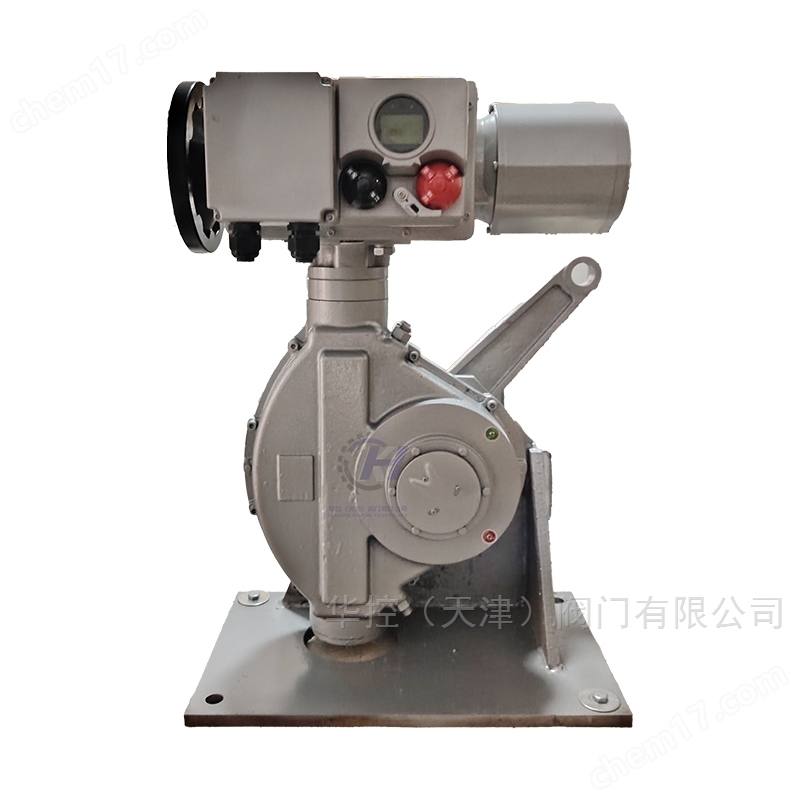

伯納德送風機執行機構 智能角行程閥門裝置

SD系列電動執行機構是自動調節系統的終端控制裝置，它接收來自調節器或計算機送來

420mA(或1-5V)模似量信號及斷續接點控制信號。輸出力矩或力，自動地操縱調節機構，完

成自動調節任務。它也可以通過操作器實現“手動自動"轉換，切換到手動時，用操作器對執行機構進行遠方控制。角行程電動執行機構，可用于控制各類轉角90°的閥門如:媒閥、表示滿意代。百葉閥、風門，旋塞閥，擋板閥等。
