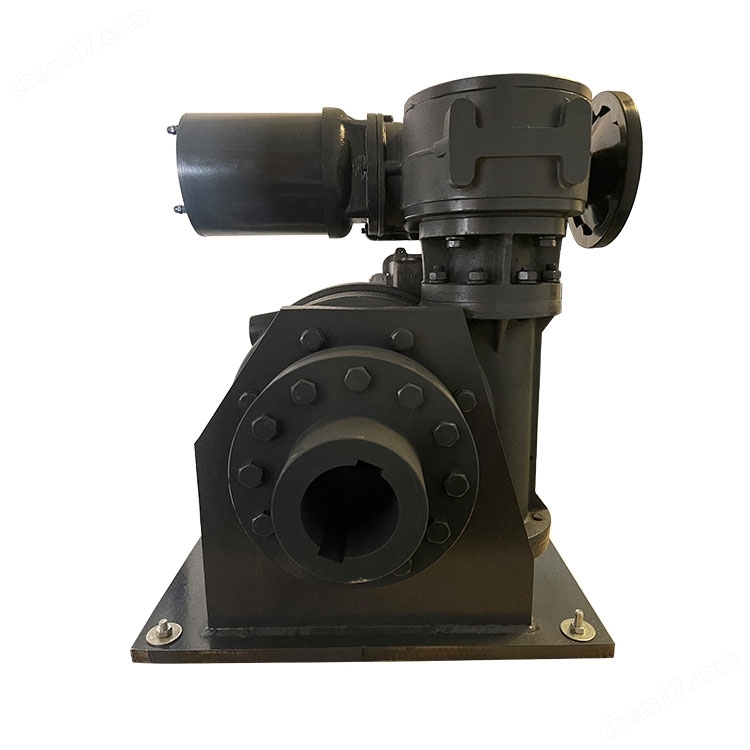

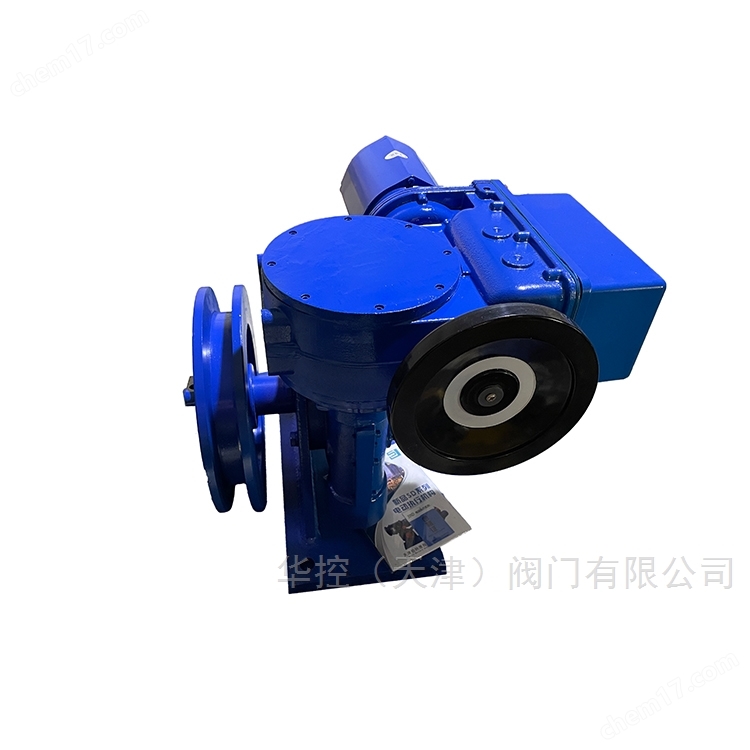

天津伯納德儀表技術耐腐蝕電子電動執行器參數

該電動執行器控制板，采用大規模集成智能電路芯片，集成化程度高、抗干擾能力強，調整及校驗簡單。

增加數字顯示、伺服放大器及手操器的功能，三相電機“相序"識別功能。具有網絡通訊功能。
   可以提供具有扭矩測量及報警功能
   適用于“伯納德"的各種系列產品，安裝尺寸及接線端子與原模擬式GAMX板兼容。維修、替換時不用改動任何線路，直接替換。

SKD120/F06尺寸圖

天津伯納德儀表技術耐腐蝕電子電動執行器

主要技術性能及特點

1、電源電壓：380V50HZ

  控制電壓：220V50HZ

2、輸入控制信號：4-20MACD Ri=250Ω

3、輸出閥位信號：4-20MADC RLmax=700Ω

4、輸出扭矩見表一、表二和表三

5、執行機構與控制箱分體安裝以適應過高環境溫度影響

6、控制方式要求：自動調節至終端34°停止并報警，如需調至終端可強行啟動并至終端點限位。以保證設備安全。

7、環境溫度：-10-55

  濕度：85周圍空氣中不含有腐蝕性介質

8、防護等級：符合IEC145.IP65

系列多回轉電動執行機構是專為水泥行業而設計，該產品是采用法國伯納德工地*的自動調節技術，以LK系列電動執行機構為母體的終端執行單元，它接收來自調節器或計算機送來的4-20mA模擬信號，輸出扭矩活力、自動的操縱執行機構，完成自動調節任務。
