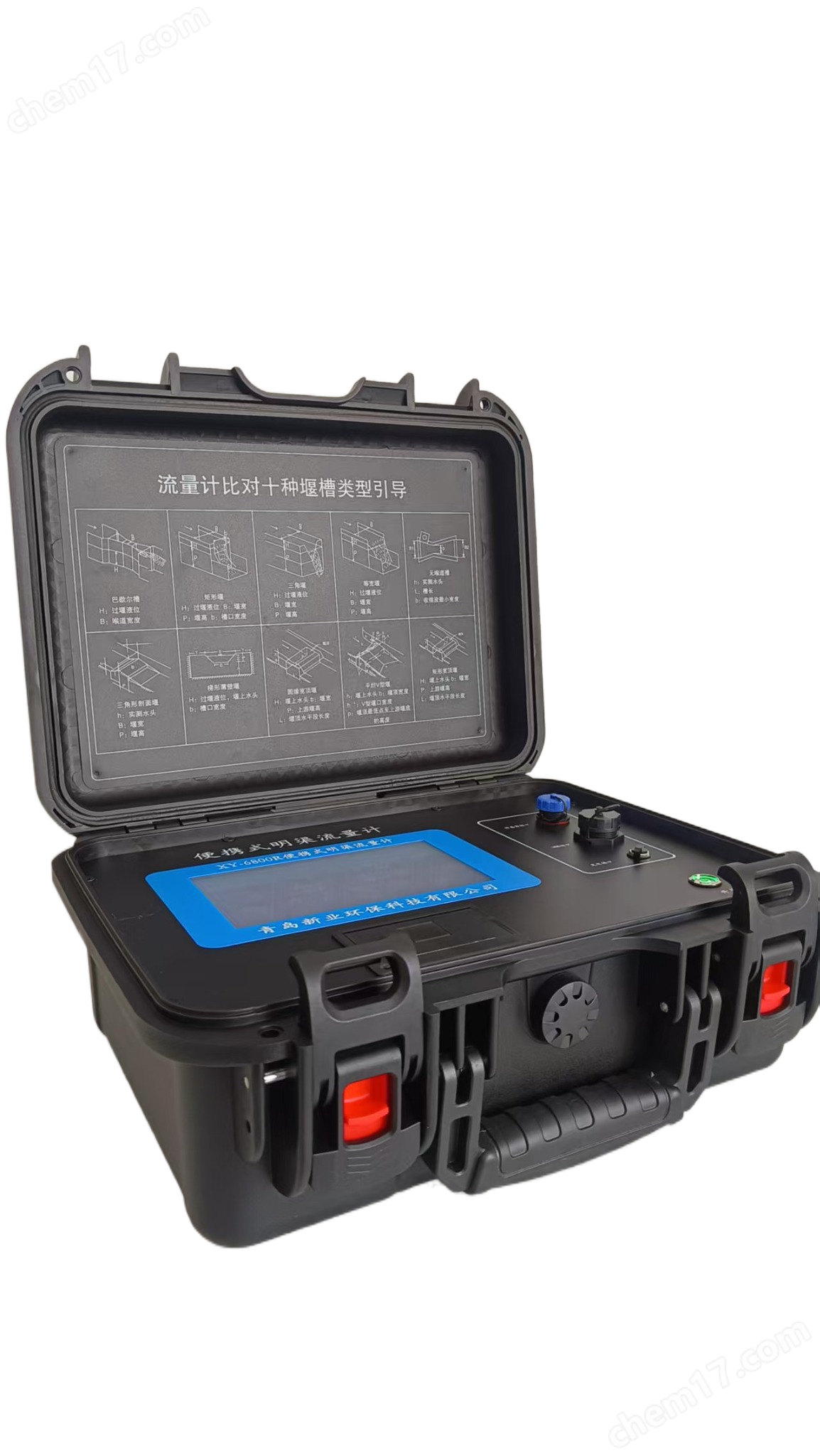

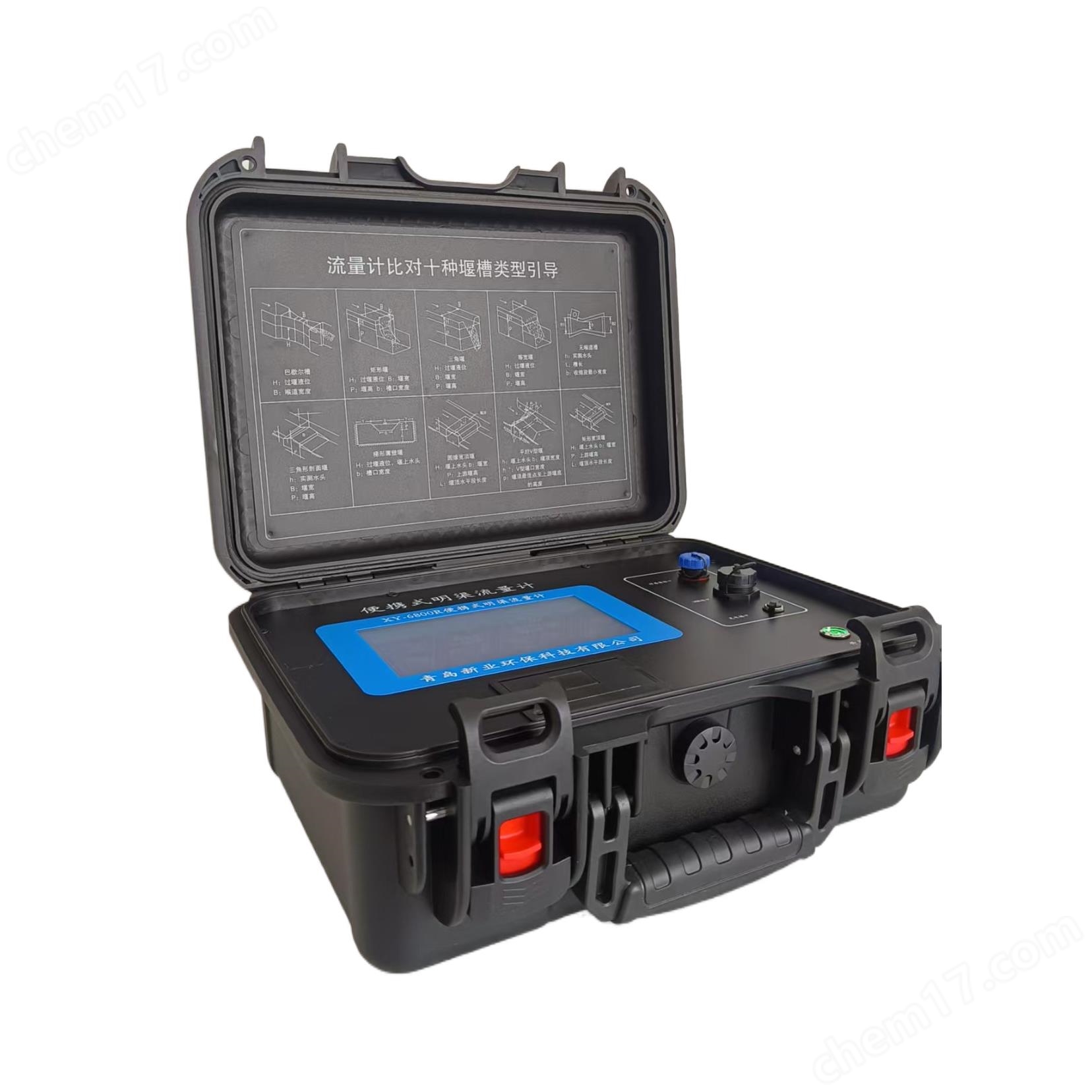

XY-6800R污水流量計 明渠流量適用十種堰型

             XY-6800R污水流量計 明渠流量適用十種堰型

XY-6800R污水流量計 明渠流量適用十種堰型

1. 三角堰

• 特點：通過優化開口角度，如常見的 90° 三角堰，可實現小流量的高精度測量，誤差能控制在 ±1% 內。

• 適用范圍：適用于 0.0002~1.8m3/s 的流量測量范圍，常用于實驗室或小型渠道。

2. 矩形堰

• 特點：過水?dāng)嗝鏋榫匦稳笨冢笕笨谔幊叽鐪?zhǔn)確、緣臺平直光滑，結構簡單。

• 適用范圍：適用于 0.0014~49m3/s 的中等流量范圍，可覆蓋規則斷面渠道。

3. 等寬堰

• 特點：堰口寬度與行近渠槽寬度相同，堰頂寬度恒定，能適配恒定水位變化的場景。

• 適用范圍：適用于 0.0008~77m3/s 的流量測量，可用于不同寬度的渠道。

4. 巴歇爾槽

• 特點：無需靜水井，具有低水頭損失的設計特點，能有效減少流體擾動，結合動態濾波算法，在大流量工況下仍能保持穩定性。

• 適用范圍：流量測量范圍為 0.0001~93m3/s，廣泛應用于污廢水排放明渠中。

5. 矩形寬頂堰

• 特點：具有明顯的頂托作用，能夠穩定水流，抗高流速干擾，結構穩定。

• 適用范圍：適用于高流速或陡坡渠道的水流控制和流量測量。

6. 圓緣寬頂堰

• 特點：堰頂為圓弧形狀，這種設計可以減少水流阻力和水流沖刷，提升測量的穩定性。

• 適用范圍：適用于流量測量和水流控制場景。

7. 梯形薄壁堰

• 特點：兼具三角堰和矩形堰的特點，融合了兩者的優勢，拓寬了流量適配范圍。

• 適用范圍：適用于復雜的流量測量需求，可適應較寬的流量范圍。

8. 無喉道槽

• 特點：無收縮段設計，水流通過時較為順暢。

• 適用范圍：適用于狹窄或長直渠道的流量監測。

9. 三角形剖面堰

• 特點：縱剖面呈三角形，通過剖面形狀的優化，可提升復雜水流條件下的測量一致性。

• 適用范圍：適用于特定的流量測量需求，在一些水流情況較為復雜的場景中表現較好。

10. 平坦 V 型堰

• 特點：結合了 V 型堰的高精度與寬頂堰的抗干擾能力，適應混合流態。

• 適用范圍：適用于特定的流量測量場景，尤其是在流態較為復雜的情況下能發揮較好的測量效果。
