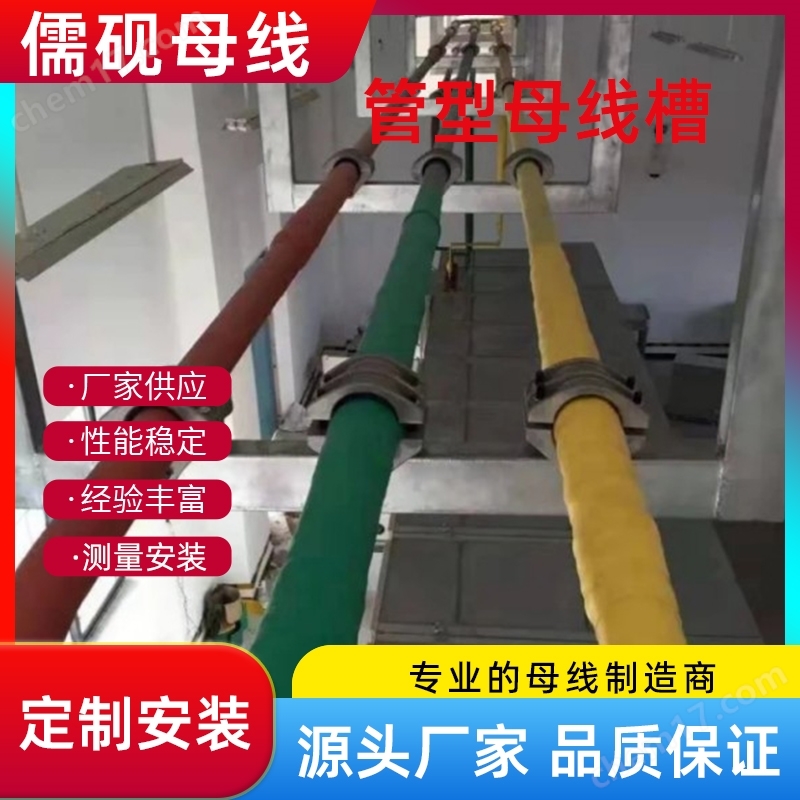

1000A/5P管型母線槽

管型母線槽具有大電流（12000A）、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗，而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前僅能生產35kV及以下電壓等級的產品。

隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均采用10kV、35kV電壓等級，隨著主變容量的加大，變壓器低壓側進線側的額定電流也在不斷加大。

常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數的增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變容量為180MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。

特點

具有較大的載流能力，主要在空心導體中，表面積大，導體表面均勻，電流密度分布均勻，因此管狀母線特別適用于工作電流大的電路。具有強電絕緣性能的特點。管狀母線采用密封屏蔽管型，外殼接地電位為零。由于電屏蔽具有：均勻電場分布;灣控制電位和極限電場;避免管狀表面局部放電;漏電流和充電電流;即防止接觸電壓危險，使屏蔽管狀母線電場均勻分布，電氣管型性能強。具有強電阻的特性。管狀母線直接固定在鋼架或混凝土支架上，了套管和支柱形狀，具有很強的抗振能力。具有管狀材料的高耐熱系數的特性。管狀母線的主要絕緣材料由聚四氟乙烯制成，可在高溫下工作。它具有優異的電性能和化學穩定性，低介電損耗，阻燃性，耐老化性和長達40年的使用壽命。

1000A/5P管型母線槽

結構

1.具有簡單的特點和清晰的布局。它易于安裝且易于維護，并且維護工作量較少。

2.管狀母線具有散熱好，溫升低的特點。管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。

3.管狀母線具有不受環境干擾和高可靠性的特點。每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，了由于接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地面和短路，不利于安全操作。

4.管狀母線具有允許應力大，機械強度高的特點。管狀母線的允許應力是矩形母線的4倍?？梢猿惺芏搪冯娏鞑⑶覚C械強度高，這使得母線支撐跨度增加。在母線支架的支撐下，由于母線跨度，母線的跨度可達13米。距離遠，可直接進入高壓室和室內限流電抗器或10kV開關柜，減少相應的柱管形狀，母線配件和民用建筑基礎。

載流量大銅管母線為空心導體，表面積大，電場分布均勻

◎集膚效應低，功率損耗小絕緣銅管母線集膚效應系數低（KF≦1），交流電阻小，可降母線功率的損耗

◎散熱條件好，溫升低銅管母線為空心導體，散熱條件好，母線內徑風道能自然形成空氣對流（管內與管外有氣壓差異）

◎允許應力『σ』大，機械強度高銅管母線的允許應力為矩形母線的4倍，運行載荷可承受的短路電流大，機械強度高，使母線支撐跨距加大，減少了相應的支柱絕緣子，母線金具以及土建構架基礎面積

◎ 電氣絕緣性能強絕緣銅管母線采用多層密封屏蔽絕緣方式，外殼接地，電位為零。使電場分布均勻，控制電位和限制電場；避免在絕緣表面產生局部放電，傳導泄露電流和充電電流，對危險的接觸電壓進行防護等特性

◎ 絕緣銅管母線所用絕緣材料溫度應系數大主絕緣材料適應在－250℃～+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃，耐老化，使用壽命長

◎ 抗電器震動力強直接將銅管母線固定在鋼構架或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強抗震能力
