產品簡介
| 應用領域 | 醫療衛生,化工,包裝/造紙/印刷,鋼鐵/金屬,制藥/生物制藥 |
|---|
產品介紹

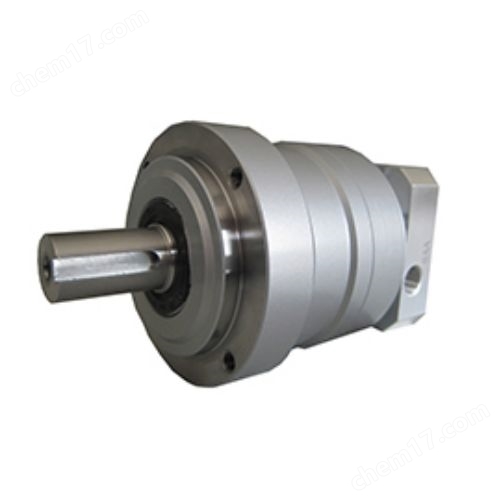

NIDEC尼得科 SHIMPO新寶減速機VRS系列產品采用強化剛性結構與 IP65 防護外殼，適配 3.0-7.5kW 伺服電機，能在重型負載、復雜工況下穩定運行，廣泛應用于大型數控加工設備、重型自動化生產線、工程機械輔助機構等場景，可實現高扭矩精準傳遞與低噪音運行，同時憑借長效潤滑設計降低設備運維成本。
（一）型號解碼與核心參數
型號拆解
NIDEC尼得科 SHIMPO新寶減速機VRS系列：系列標識，代表新寶中大功率重載型精密伺服行星減速機，主打高剛性、高承載特性，適配重型設備傳動需求；
140C：機座型號，140mm 規格同軸式結構，機身長度≤280mm，兼顧緊湊布局與重載承載能力，適配空間有限但負載需求高的設備；
10：減速比參數，單級 10:1 傳動比，可高效將電機高轉速轉化為高扭矩輸出，滿足重型負載驅動需求，如大型機械臂搬運、重型切削加工等；
K3：安裝形式，標準法蘭接口，兼容主流品牌 3.0-7.5kW 伺服電機（如西門子 1PH8 系列、安川 SGMGV 系列），無需額外定制轉接件，安裝便捷；
38JA32：輸出軸規格，38mm 直徑實心軸 + 特定鍵槽設計（鍵寬 10mm），適配設備端 38mm 孔徑聯軸器或負載接口，可承受大扭矩傳遞，避免軸系打滑。
關鍵性能參數
精度指標：?jiǎn)渭?jí)傳動精度 1-3 弧分，背隙≤2 弧分，定位誤差≤±0.008mm，滿足重型設備高精度定位需求，如數控加工中的精密切削、自動化生產線的精準對接；
傳動效率：?jiǎn)渭?jí)效率≥97%，在中大功率減速機中處于較高水平，減少能量損耗，長期運行可顯著降低設備能耗，尤其適合 24 小時連續運行的生產場景；
承載能力：徑向載荷≥5200N，軸向載荷≥2100N，支持 1.5 倍額定扭矩沖擊載荷，能抵御重型設備運行中的瞬時過載，如機床切削時的突發切削力、重型搬運設備的起停沖擊；
運行表現：1m 處噪音≤68dB，采用靜音優化設計，在重載運行下仍能保持較低噪音，適配對車間噪音有要求的生產環境；環境溫度 25℃時外殼溫升≤45℃，通過優化散熱結構，避免高溫對內部零部件壽命的影響；
防護與壽命：外殼防護等級 IP65，可抵御粉塵侵入與短時噴淋，適應車間潮濕、多粉塵的復雜工況；設計壽命 50000 小時，預填充新寶 SH-4 長效高溫潤滑脂，可在 - 20℃-150℃溫度范圍內穩定工作，全周期免維護。
（二）核心技術特性
重載高剛性結構設計
機身采用高強度鑄鐵（HT300）材質，相比鋁合金外殼剛性提升 60%，可承受重型設備運行中的大負載與振動，避免機身形變影響傳動精度；內部行星架采用鍛造合金鋼（40CrNiMoA）一體成型，經過調質處理（硬度 HB280-320），抗疲勞強度大幅提升，配合大型號滾針軸承，徑向剛性較同規格 VRT 系列提升 40%，能穩定支撐重型負載，適配大型數控銑床、重型輸送線等設備。
高效抗磨損傳動系統
齒輪組采用 “滲碳淬火 + 精密磨削" 工藝，齒輪材料為 SCM420 合金鋼材，滲碳層深度達 0.8-1.2mm，表面硬度高達 HRC60-63，齒面粗糙度 Ra≤0.2μm；同時采用齒向修形與齒頂修緣技術，嚙合時齒面接觸面積達 95% 以上，不僅提升傳動效率，還能減少齒面磨損，延長齒輪使用壽命，在長期高扭矩運行下仍能保持穩定傳動性能。
自適應負載調節功能
內置扭矩限制器，當負載超過額定扭矩 1.8 倍時，扭矩限制器會自動打滑，避免過載對電機與減速機造成損壞，尤其適合重型設備中負載波動較大的場景，如工程機械的物料搬運、數控設備的變負載切削；同時配備溫度傳感器，實時監測減速機內部溫度，當溫度超過 120℃時，可輸出報警信號，提醒用戶及時排查故障，保障設備安全運行。
惡劣工況適應能力
外殼采用多層密封結構，輸入軸端配備雙唇骨架油封 + 防塵迷宮，輸出軸端采用高壓密封圈，防護等級達 IP65，可在粉塵濃度≤20mg/m3、相對濕度≤95%（無凝露）的環境中穩定運行；外殼表面噴涂耐高溫防銹涂料，可抵御車間油污、切削液的腐蝕，即使在重型機械加工車間的惡劣環境中，也能有效防止外殼銹蝕，延長產品整體使用壽命。
（三）適用場景與行業應用
憑借重載高剛性、高精度特性，該產品在中大功率精密傳動領域應用廣泛：
重型數控加工設備：大型立式加工中心、臥式鏜銑床的主軸進給系統，可精準控制進給速度與切削扭矩，保障加工尺寸公差≤±0.005mm，表面粗糙度 Ra≤0.4μm，提升重型零部件的加工精度與效率；
重型自動化生產線：汽車底盤焊接生產線的搬運機械臂、重型物料輸送線的驅動機構，能承受機械臂搬運的重型工件（重量≤500kg）與輸送線的大負載，實現精準定位與穩定傳動，保障生產線連續高效運行；
工程機械輔助機構：小型挖掘機的回轉機構、裝載機的液壓泵驅動系統，可適配工程機械的復雜工況，在振動、沖擊環境下穩定傳遞扭矩，提升工程機械的操作精度與可靠性；
新能源設備：大型風電設備的偏航驅動機構、光伏組件生產線的重型搬運設備，能在戶外或車間重載場景下穩定運行，適配新能源行業對設備高可靠性、長壽命的需求，保障能源生產與設備制造的穩定進行。
（四）安裝維護與質保規范
安裝核心要求
安裝面準備：安裝面需平整清潔，平面度≤0.02mm/m，表面粗糙度 Ra≤3.2μm，承重≥800kg/m2（適配產品重載特性），安裝前需清除表面油污、雜質，確保安裝貼合緊密；
軸系對準：電機軸與減速機輸入軸同軸度誤差會≤0.02mm，端面跳動≤0.01mm，建議采用激光對中儀進行精準對準，避免偏心負載導致軸承磨損加劇、噪音增大，影響產品壽命；
負載連接：輸出軸與設備負載連接時，需采用高強度聯軸器（如膜片聯軸器），避免剛性連接產生的額外應力；同時確保鍵槽配合間隙≤0.03mm，防止運行中出現軸系打滑，影響傳動精度；
空載調試：安裝后以 500rpm 轉速空載運行 60 分鐘，檢測噪音≤68dB、溫升≤45℃，振動振幅≤0.1mm/s，無異常異響，確認無誤后方可加載運行，加載時需逐步提升負載，避免瞬間滿負載運行。
日常維護要點
日常檢查：每日觀察密封件無油脂泄漏，用紅外測溫儀檢測輸出軸溫度（≤80℃為安全范圍），檢查法蘭連接螺栓與地腳螺栓無松動，扭矩符合設備手冊標準值；
定期檢測：每 5000 小時復測背隙（≤3 弧分為合格）與徑向跳動（≤0.02mm），每 10000 小時檢查齒輪磨損情況（通過油樣分析或內窺鏡觀察），每 15000 小時更換呼吸閥（若設備在粉塵、潮濕環境使用），確保設備內部壓力平衡；
特殊環境維護：在戶外或多粉塵環境使用時，每周清理外殼散熱孔與呼吸閥，避免粉塵堵塞影響散熱與壓力平衡；在高溫環境（≥40℃）使用時，需增加散熱風扇或冷卻裝置，控制外殼溫度不超過 60℃，防止?jié)櫥А?/span>
